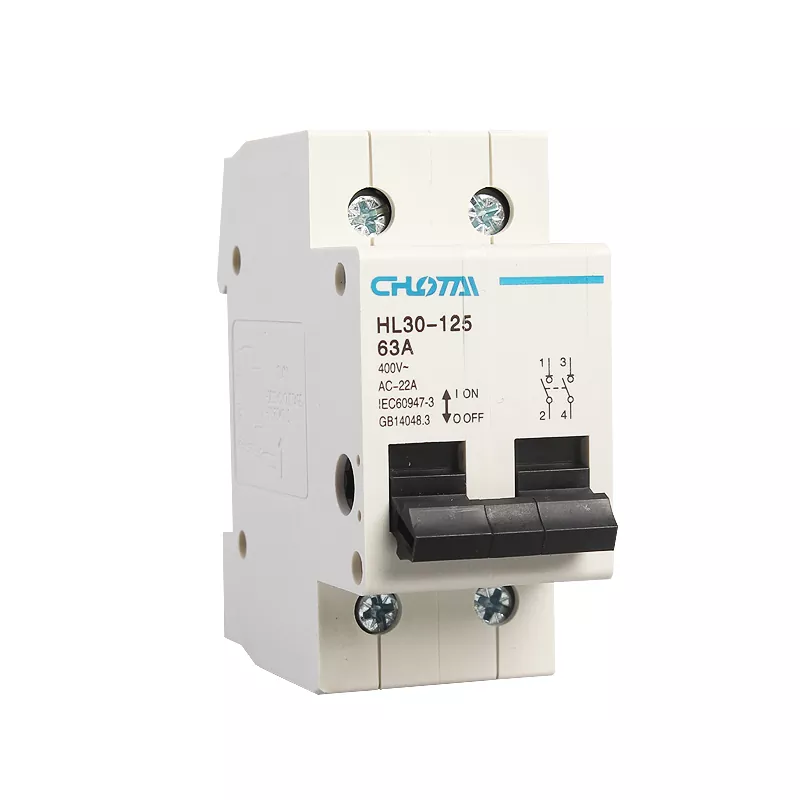

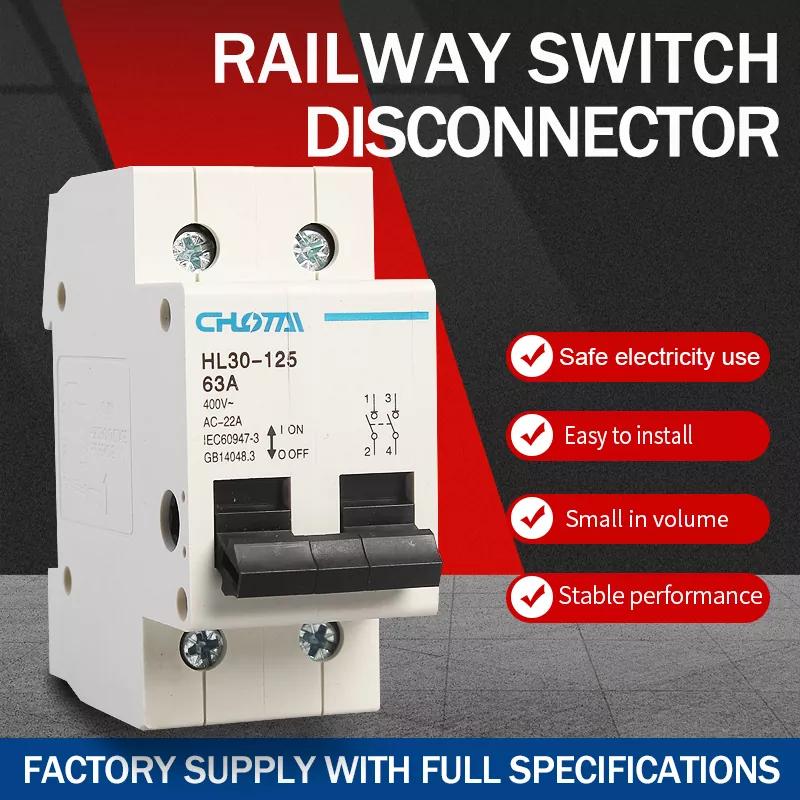

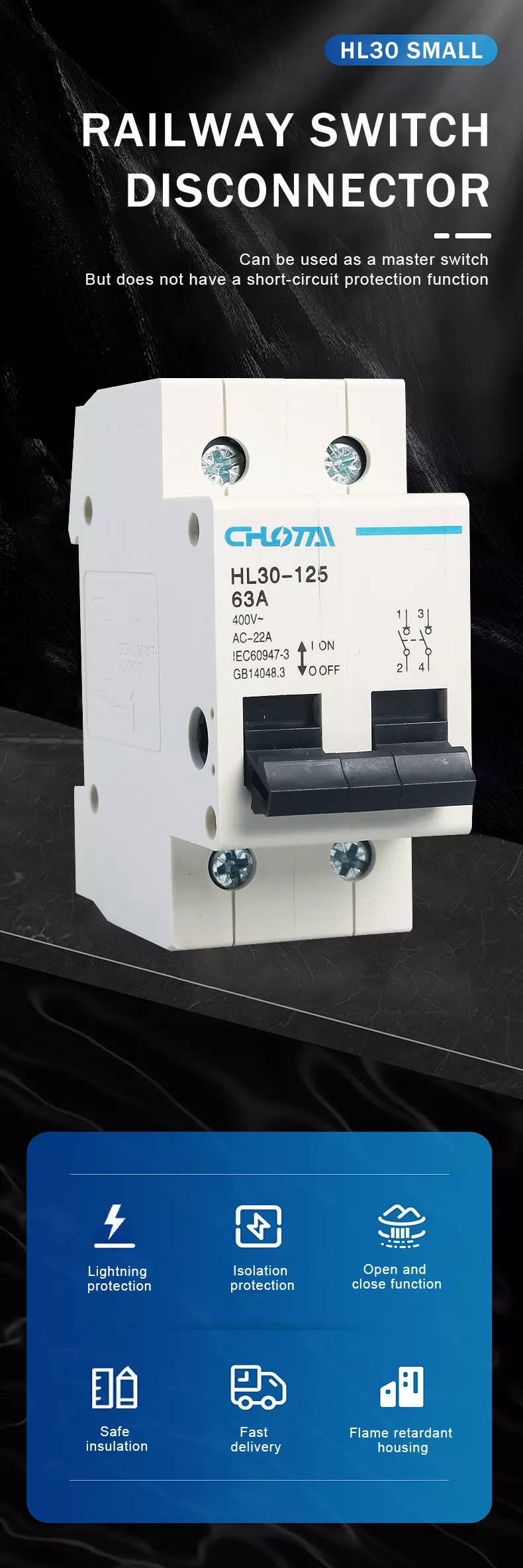

2P 극 DIN 레일 스위치 단로기

당사의 2P 극 DIN 레일 스위치 단로기는 230V/400V AC용으로 설계된 고성능 회로 절연 장치입니다. 50Hz 전력 시스템. 단자 조합 전기 제품의 마스터 스위치 역할을하여 안정적인 제공 배전 및 제어 회로, 모터 제어, 소형 전력 기기 및 조명에 대한 절연 보호 시스템. 정밀 엔지니어링 및 난연성 소재를 채택하여 안정적인 성능과 긴 서비스를 보장합니다. 인생. 단로기에는 단락 보호 기능이 없으며 안전한 회로 절연 및 수동에 중점을 둡니다. 온/오프 제어. 주거용, 상업용 및 산업용 배전 시나리오에서 널리 사용됩니다. 안정적인 회로 절연 및 제어.

새로운 품질 업그레이드 및 더욱 뛰어난 내구성

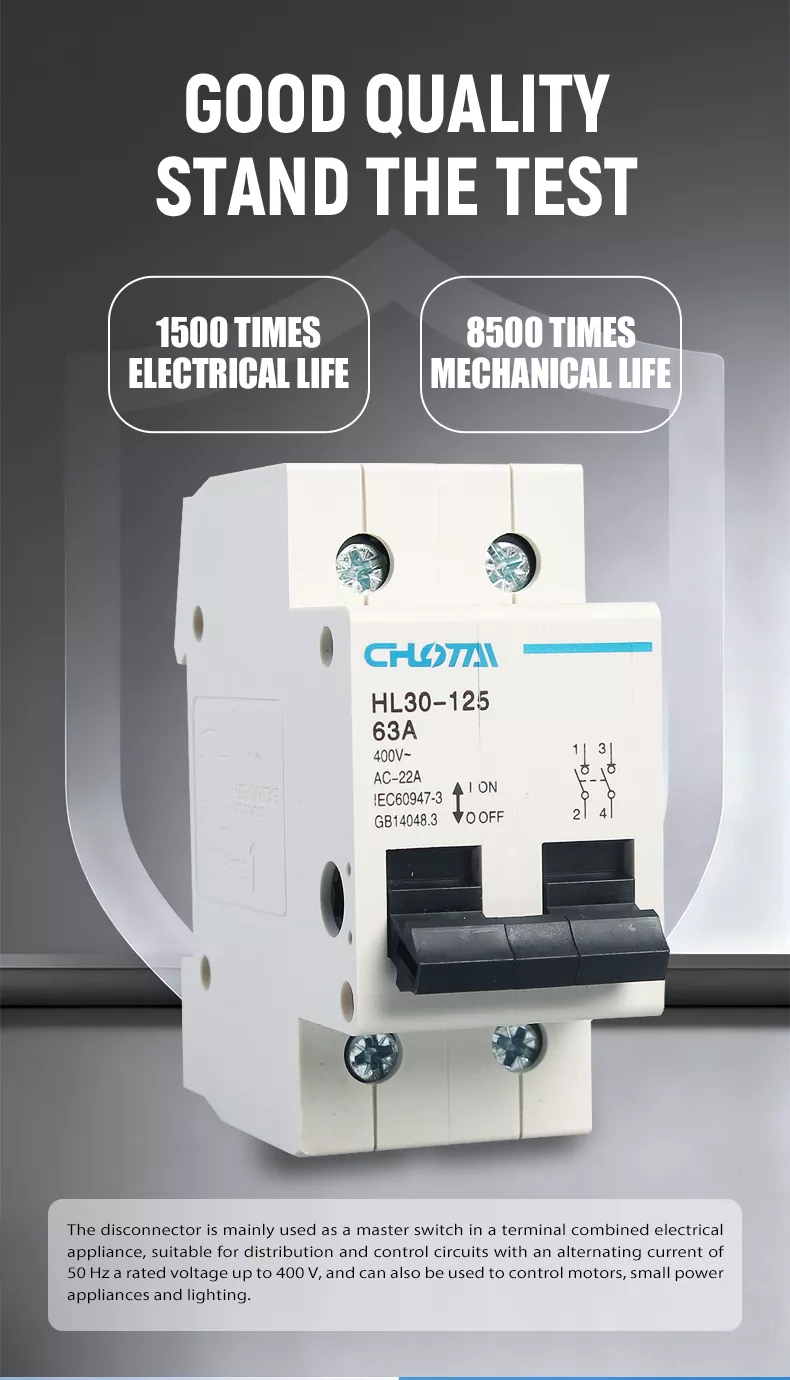

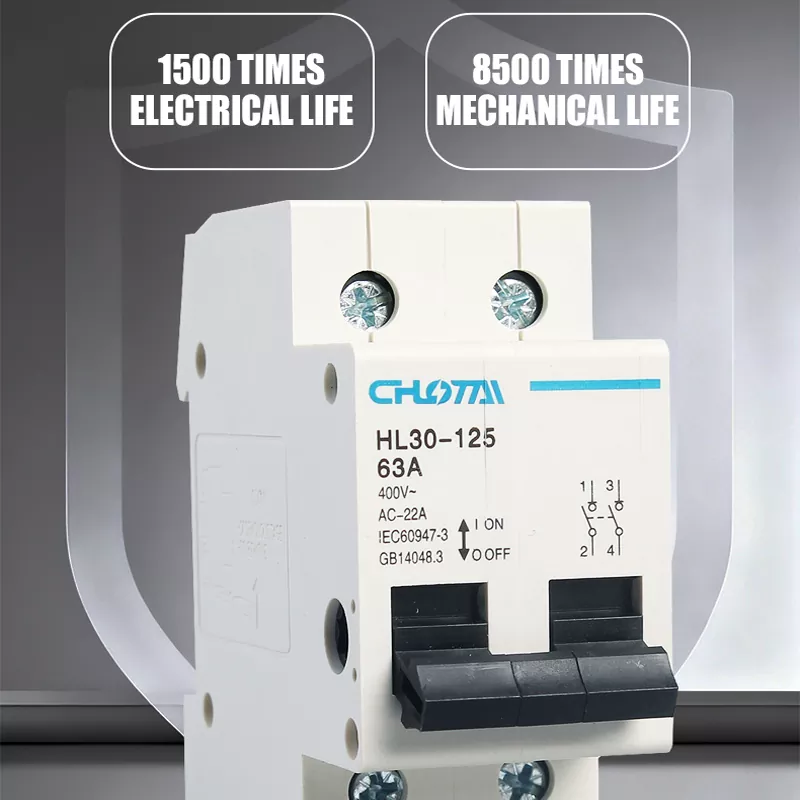

HL30-125 2P 단로기는 완전한 품질 업그레이드를 거쳤습니다. 각각의 내부에서 외부로 정밀하게 설계되었습니다. 부품은 재료 선택부터 최종 조립까지 꼼꼼하게 검사됩니다. 고품질 구리 접점을 사용합니다. 안정적인 회로 절연과 안정적인 성능을 보장하는 고급 구조 설계. 껍질은 다음과 같이 만들어집니다. 고강도 열경화성 PC 난연 소재로 내열성, 내충격성, 자기 소화. 각 제품은 엄격한 전기적 수명 테스트(1500사이클)와 기계적 수명 테스트를 거칩니다. (8500 사이클) 공장을 떠나기 전에. 극한의 온도 환경에서도 오랫동안 안정적으로 작동할 수 있으며, 더 강력한 안전 성능과 더 긴 서비스 수명을 제공합니다.

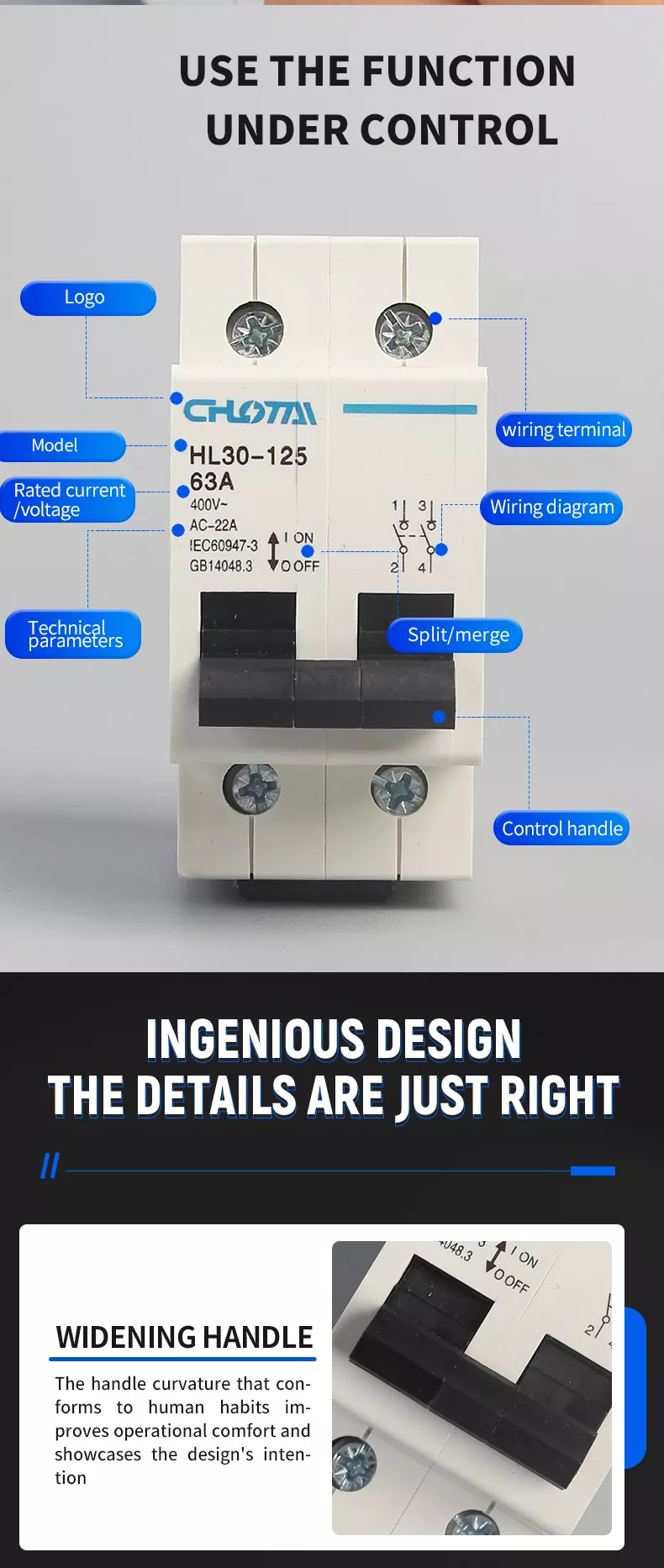

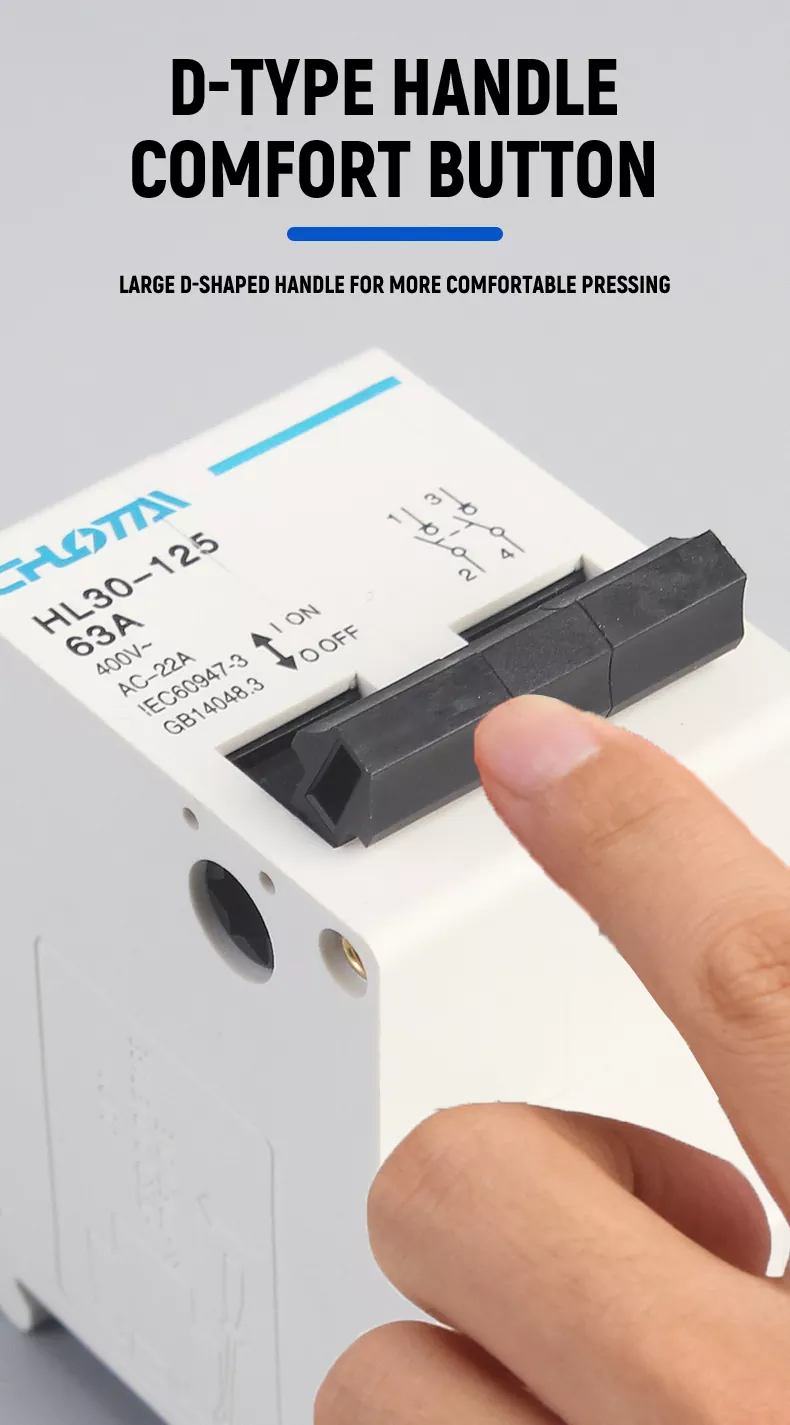

편안한 작동을 위한 인체공학적 D형 핸들

당사의 단로기에는 크고 넓어진 D자형 작동 핸들이 장착되어 있습니다. 곡선형 디자인은 사람의 조작에 적합합니다. 장갑을 낀 손으로도 편안한 그립감과 부드러운 전환 작동을 제공합니다. 효과적으로 줄여줍니다 잦은 전환으로 인한 작동 피로도를 높여 일상적인 회로 제어를 더 쉽고 편리하게 만듭니다.

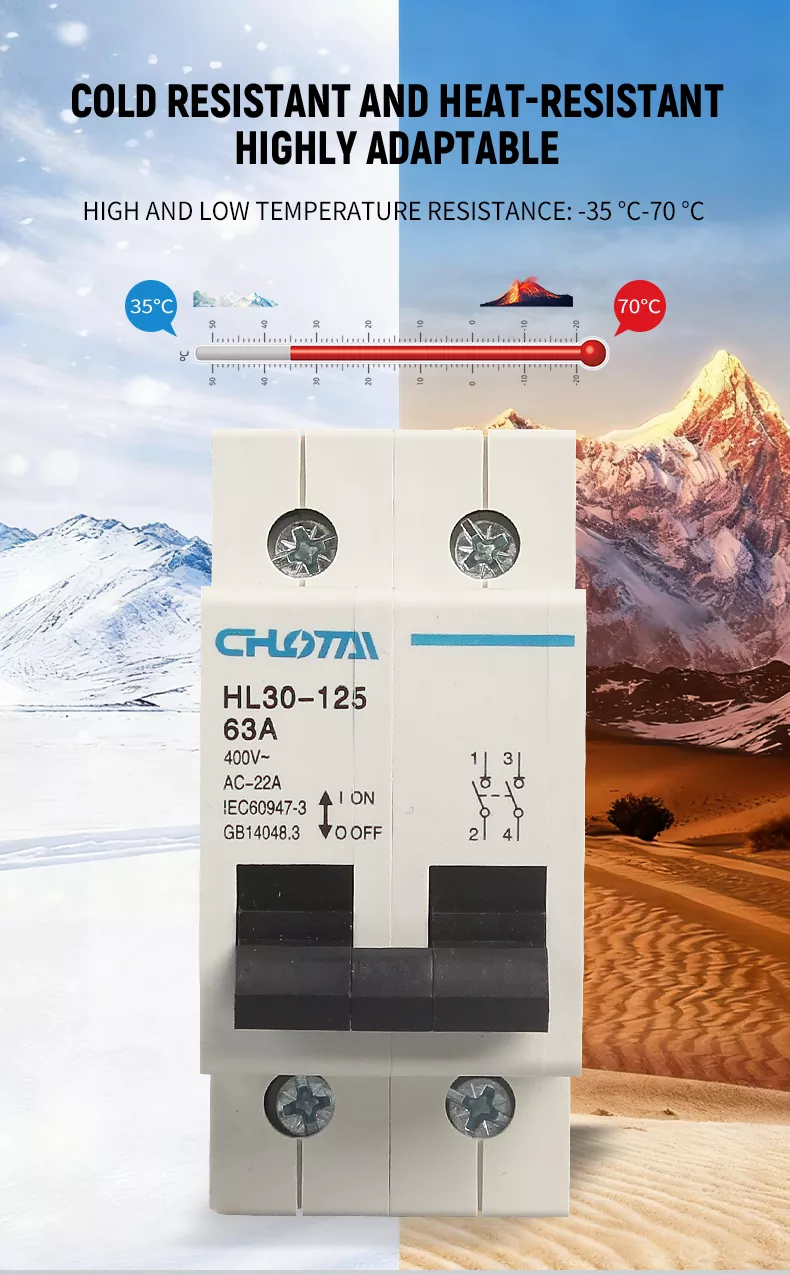

극한의 온도 저항성과 높은 적응성

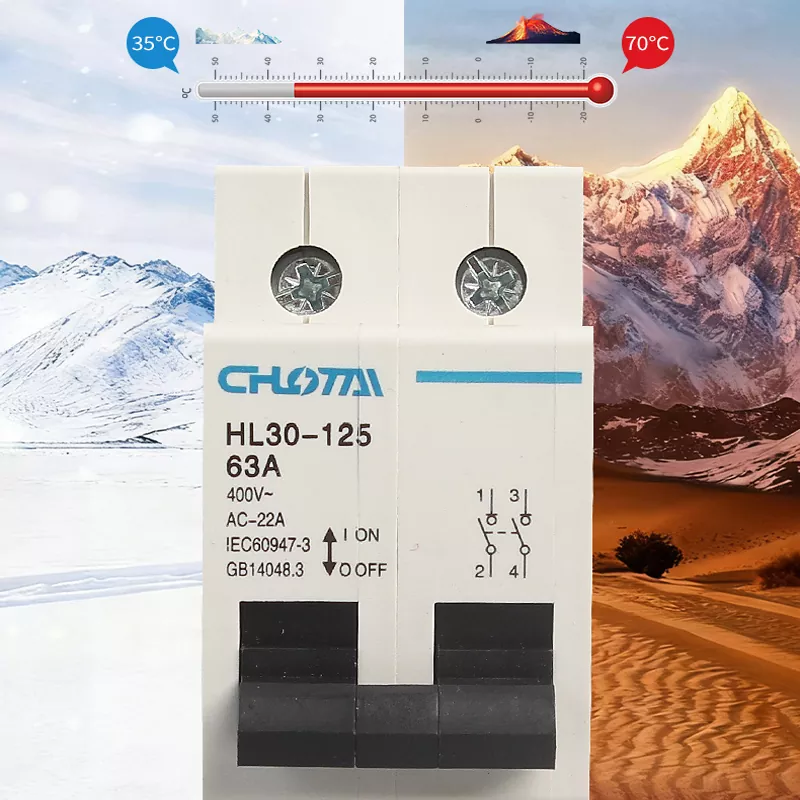

가혹한 환경을 견딜 수 있도록 설계된 HL30-125 단로기는 다음의 넓은 온도 범위에서 안정적으로 작동합니다.-35℃~70℃. 추운 산악 지역, 더운 사막 기후 및 기타 극한 환경에 적합합니다. 성능 저하 없이 일년 내내 무정전 회로 절연 보호를 제공합니다.

우리 제품과 비교. 기타 제품

핵심 이점

1. 안전한 절연 보호: 안정적인 회로 분리로 누전 위험 및 낙뢰 재해를 효과적으로 방지합니다.

2. 난연성 소재: 고품질 PC 열경화성 쉘, 내열성, 충격 저항성, 자기 소화성 쉘입니다.

3. 긴 서비스 수명: 전기적 수명주기는 1500회, 기계적 수명주기는 8500회이며 내구성과 신뢰성이 뛰어납니다.

4. 쉬운 설치: 표준 35mm DIN 레일 장착, 빠른 스냅인 설치, 모든 분배 상자와 호환 가능.

5. 사용자 친화적인 디자인: 인체공학적인 D형 손잡이, 명확한 배선도, 간편한 조작 및 유지관리.

6. 폭넓은 적용 가능성: -35℃~70℃ 작동 온도로 다양한 주거용, 상업용, 산업 현장에 적합합니다.

4가지 핵심 판매 포인트

• 안전한 격리: 안정적인 회로 절연으로 유지 관리 중에 전기 장비와 개인 안전을 효과적으로 보호합니다.

• 프리미엄 소재: 난연성 PC 하우징, 고온 저항성, 노화 방지 및 긴 수명.

• 사용자 친화적인 디자인: 인체공학적인 D형 핸들, 대형 인터페이스 단자, 손쉬운 조작 및 배선.

• 폭넓은 적용 가능성: 230V/400V AC 시스템에 적합하며 단자 조합 기어, 배전 회로 등의 마스터 스위치로 사용됩니다.

쉘은 견고하고 충격에 강합니다.

쉘은 고강도 열경화성 PC 난연성 소재로 만들어졌으며 매끄럽고 버가 없는 표면을 가지고 있습니다. 정밀 가공을 거쳐 아름답고 우아한 외관을 선사합니다. 충격에 대한 저항력이 뛰어나고 압축 저항은 일상적인 충돌과 기계적 진동에 저항할 수 있으며 변형되거나 손상되지 않습니다. 는 재료는 부식 방지 및 노화 방지 기능을 갖추고 있어 다양한 복잡한 환경에서 장기간 안정적으로 사용하기에 적합합니다. 최대 70℃의 작동 온도 범위.

난연성 PC 소재

쉘은 난연성 및 절연성이 뛰어난 고성능 난연성 PC 엔지니어링 플라스틱을 채택합니다. 속성. 연소를 효과적으로 억제하고 결함으로 인한 고온으로 인한 화재를 예방할 수 있으며, 따라서 전력 시스템의 전반적인 안전을 더 잘 보장합니다. 소재는 내열성, 충격에도 강하고, 자기소화성이며 수명이 길다.

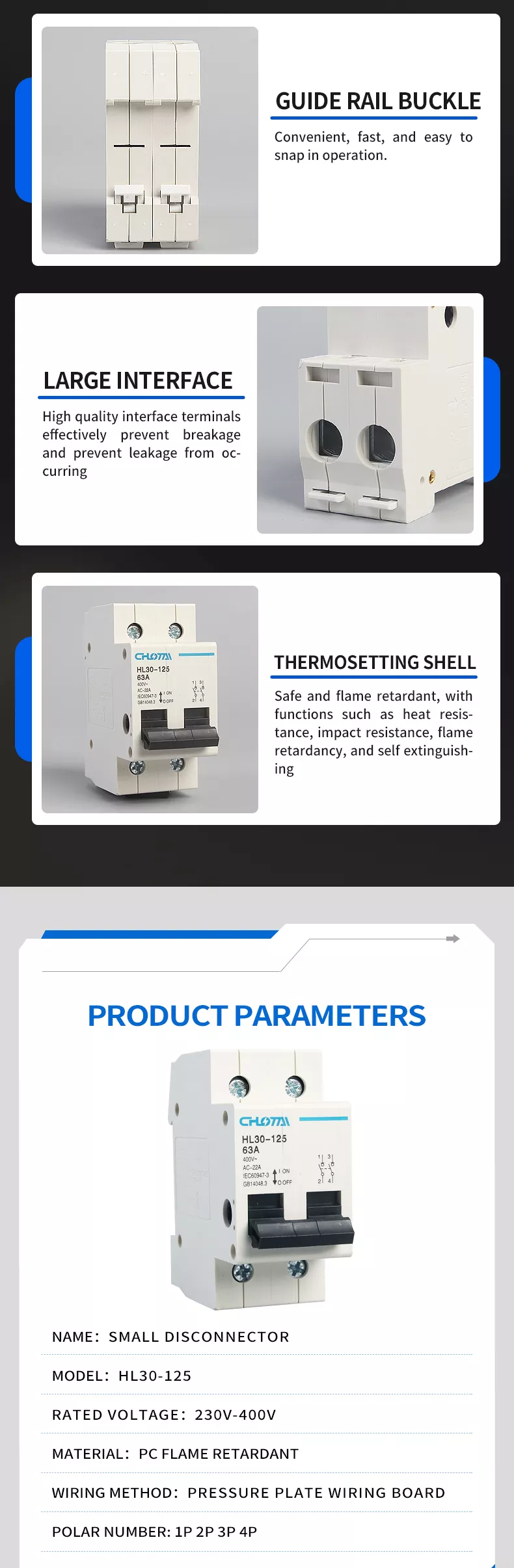

고품질 터미널 블록

고품질 압력판 배선 단자를 사용하여 강한 전도성을 보장할 뿐만 아니라 손실도 줄입니다. 큰 접촉 면적은 강력한 과부하 저항과 안정성으로 와이어 파손 및 누출을 효과적으로 방지합니다. 성능. 배선이 간단하여 설치가 쉽고 빠르며 안전하고 안정적인 작동이 보장됩니다. 단로기.

DIN 레일과 함께 사용 가능

범용 DIN35mm 표준 가이드 레일을 사용하여 설치할 수 있어 더 많은 사용 시나리오를 활용할 수 있습니다. DIN 레일 장착 디자인은 다양한 배전 캐비닛 및 전기 장비와 호환되며 설치가 쉽고 분해, 복잡한 도구가 필요 없으며 다양한 시나리오에서 빠른 배포에 적합합니다.

설치가 쉽고 배선이 안전함

단로기는 DIN35mm 표준 가이드 레일에 적합하며 설치 및 분해가 쉽습니다. 2P 모델은 220V/400V 단상 시스템용으로 설계되었으며 활선 1개와 중성선 1개(또는 활선 2개)를 연결합니다. 는 배선 다이어그램은 전원 공급 장치 입구를 위한 상단 터미널과 전원 공급 장치를 위한 하단 터미널로 명확하고 직관적입니다. 잘못된 배선을 효과적으로 피할 수 있는 콘센트입니다. 고품질 구리 단자는 견고하고 신뢰할 수 있으며 쉽지 않습니다. 장기간의 진동에도 느슨해져 안전하고 안정적인 작동을 보장합니다.

제품 매개변수

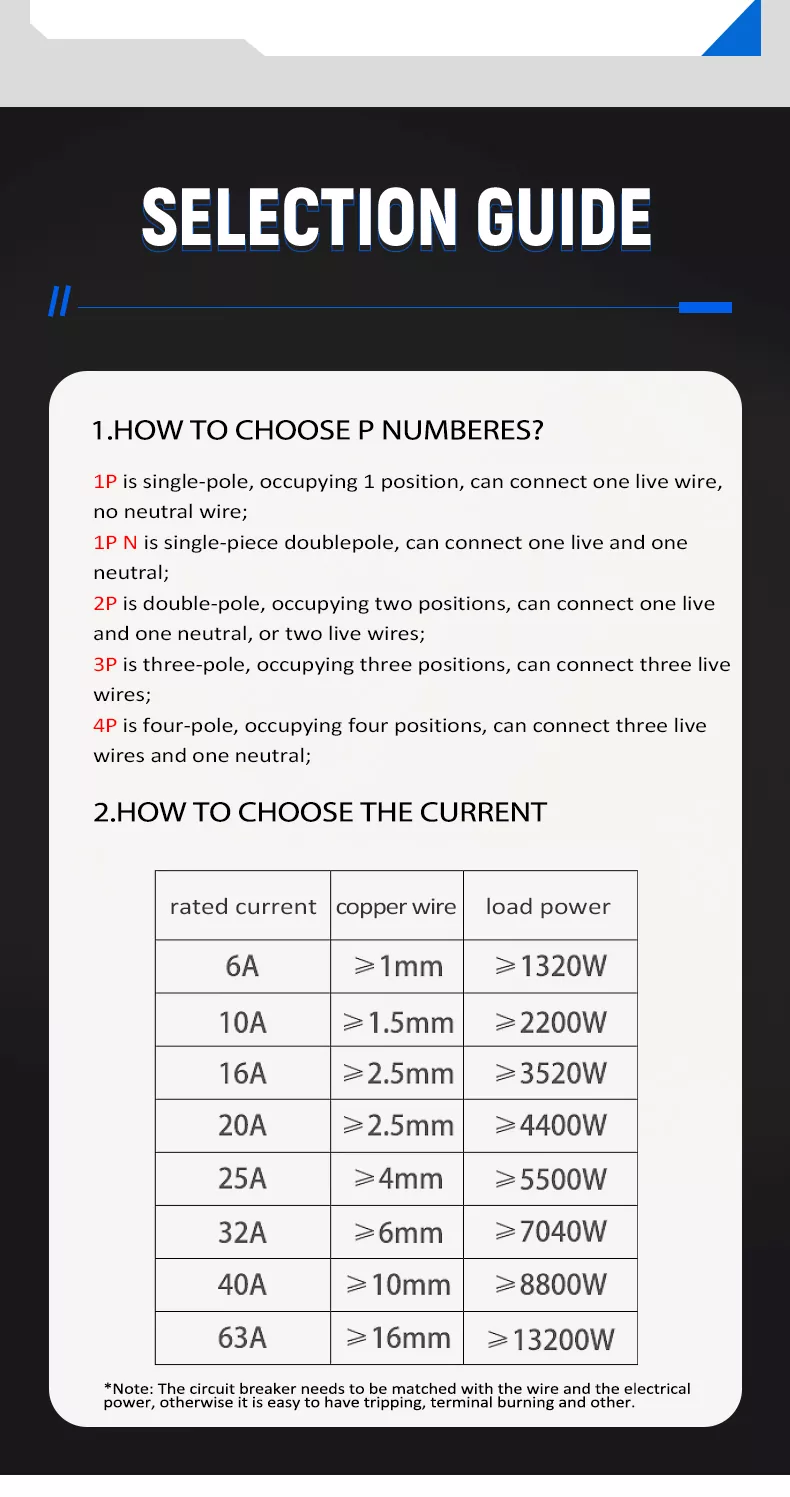

선택 가이드

P 번호를 선택하는 방법은 무엇입니까?

◦ 1P: 단극, 1개 위치 점유, 중성선 없이 활선 1개를 연결할 수 있습니다.

◦ 1P N: 단일 피스 이중극으로 라이브 하나와 중성 하나를 연결할 수 있습니다.

◦ 2P: 두 위치를 차지하는 이중 극은 하나의 활선과 하나의 중성선 또는 두 개의 활선을 연결할 수 있습니다(이것은 제품).

◦ 3P: 3개의 위치를 ​​차지하는 3극으로 3개의 활선을 연결할 수 있습니다.

◦ 4P: 4개 위치를 차지하는 4극으로 활선 3개와 중성선 1개를 연결할 수 있습니다.

현재를 선택하는 방법

참고: 단로기는 전선 및 전력과 일치해야 합니다. 그렇지 않으면 쉽게 사용할 수 있습니다. 트립, 터미널 연소 및 기타 문제.

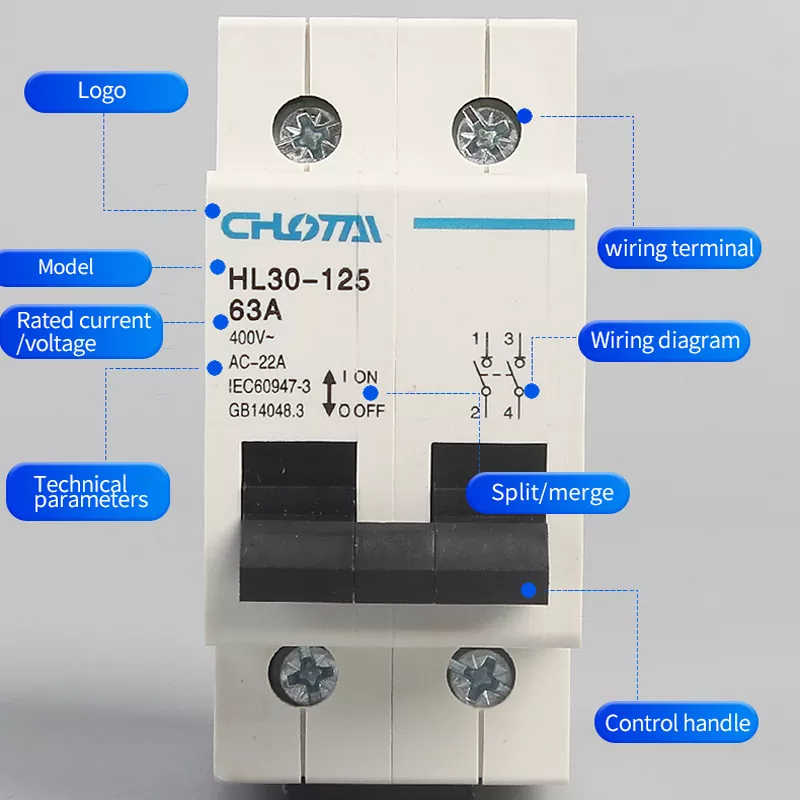

배선 다이어그램

입력 단자(상단)를 전원 공급 장치(Live: 빨간색, Neutral: 파란색)에 연결합니다.

출력 단자(하단)를 부하(Live: 빨간색, Neutral: 파란색)에 연결합니다.

배선이 단단하고 안정적이며 라이브/중성선이 올바르게 연결되어 있는지 확인하십시오.

단로기를 분배 상자의 표준 35mm DIN 레일에 끼웁니다.

명확한 단자 표시와 표준화된 배선으로 설치가 더욱 안전하고 효율적입니다.

널리 사용됨

당사의 2P 극 DIN 레일 스위치 단로기는 다음 분야에서 널리 사용됩니다.

• 터미널 조합 기어: 단자결합 전기제품의 마스터 스위치로 사용됩니다.

• 배전 및 제어 회로: 분전함 메인 스위치, 회로 분리 및 제어.

• 모터 제어: 소출력 모터의 수동 ON/OFF 제어.

• 조명 시스템: 조명 회로 메인 스위치, 절연 보호.

• 주거용 건물: 가정용 배전함 주 스위치, 유지 보수 중 회로 분리.

• 상업용 건물: 상용 배전 시스템, 회로 제어 및 절연.

FAQ

1. 이 제품의 주요 기능은 무엇입니까?

주로 단자 조합 전기 제품의 마스터 스위치로 사용되며 안정적인 회로를 제공합니다. 배전 및 제어 회로, 모터 제어, 소형 전력 기기 및 조명에 대한 절연 보호 시스템. 단락 보호 기능은 없으며, 안전한 회로 분리 및 수동 ON/OFF에 중점을 두고 있습니다. 통제.

2.정격전류와 전압은 무엇인가요?

이 2P 모델은 정격 전류가 63A이고 정격 전압이 230V-400V AC로 50Hz 전력 시스템에 적합합니다.

3.작동 온도 범위는 어떻게 되나요?

-35℃~70℃의 넓은 온도 범위에서 안정적으로 작동할 수 있어 다양한 극한 환경에 적합합니다.

4. 설치 방법은 무엇입니까?

간단한 배선과 빠른 스냅인 설치로 표준 35mm DIN 레일 장착을 지원하며 모든 제품과 호환됩니다. 배포 상자.

5. 이 단로기의 수명은 얼마나 됩니까?

1500번의 전기적 수명 주기와 8500번의 기계적 수명 주기에 대한 테스트를 거쳤으며, 다음 조건에서도 긴 서비스 수명을 보장합니다. 정상적인 작동 조건.

6.이 제품은 어떤 표준을 준수합니까?

이 제품은 국제 표준 IEC60947-3 및 국가 표준 GB14048.3을 준수하여 제품 품질을 보장합니다. 그리고 안전.
