상업 및 산업 프로젝트를 위한 DIN 레일 에너지 미터를 선택하는 방법은 무엇입니까?

DIN 레일 에너지 미터를 선택하려면 정격 전압을 확인하거나 배전 캐비닛 내부에 맞는 모델을 선택하는 것 이상이 필요합니다. 상업용 건물, 산업 시설 및 전기 장비 제조업체의 경우 전력 시스템, 측정 요구 사항, 설치 공간 및 원격 모니터링 계획과 일치하는 올바른 계량기가 필요합니다.

Eton Electric은 저전압 배전 및 에너지 측정을 위한 단상 및 3상 레일 장착형 측정 장비를 제공합니다. 제품군에는 단상 회로용 소형 계측기와 광범위한 전기 모니터링이 필요한 응용 분야용 3상 모델이 포함됩니다. 이러한 옵션 간의 차이점을 이해하면 프로젝트 엔지니어, 패널 제작자 및 전기 장비 유통업체가 더 많은 정보를 바탕으로 구매 결정을 내리는 데 도움이 될 수 있습니다.

DIN 레일 에너지 미터가 상업 및 산업 프로젝트에 사용되는 이유

DIN 레일 에너지 미터는 전기 소비량을 측정하며 모델에 따라 전압, 전류, 전력, 주파수 또는 기타 전기 매개변수를 표시할 수도 있습니다. 컴팩트한 장착 구조 덕분에 많은 기존 패널 미터에서 사용되는 것과 동일한 패널 컷아웃 배열이 필요 없이 배전함, 배전반 및 제어 캐비닛 내부에 설치할 수 있습니다.

상업 및 산업 사용자에게 이 디자인은 몇 가지 실질적인 이점을 제공합니다.

캐비닛 공간의 효율적인 사용

회로 차단기, 접촉기, 보호 장치 및 기타 전기 구성 요소가 포함된 배전반에는 공간이 제한되는 경우가 많습니다. 충분한 레일 공간과 배선 공간이 있는 경우 소형 DIN 레일 미터를 기존 레이아웃에 통합할 수 있습니다.

편리한 회로 수준 에너지 측정

선택한 회로에 별도의 계량기를 설치하여 장비, 생산 구역, 임대 시설 또는 상업 시설의 전기 소비량을 추적할 수 있습니다. 이를 통해 시설 관리자는 에너지가 사용되는 위치를 파악하고 건물이나 운영의 여러 부분에서 소비량을 비교할 수 있습니다.

단순화된 설치 및 유지 관리

표준 DIN 레일 장착을 통해 미터를 호환 가능한 분배 장비 내에 쉽게 배치할 수 있습니다. 실제 설치 과정은 여전히 ​​미터의 단자 배열, 정격 전류, 배선 다이어그램 및 적용 가능한 전기 규정에 따라 달라집니다.

에너지 모니터링 시스템 지원

일부 모델은 측정 데이터를 외부 모니터링 장비로 전송하기 위한 통신 인터페이스를 제공합니다. 원격 데이터 수집이 필요한 경우 구매자는 주문하기 전에 사용 가능한 인터페이스, 프로토콜, 배선 방법 및 레지스터 구성을 확인해야 합니다.

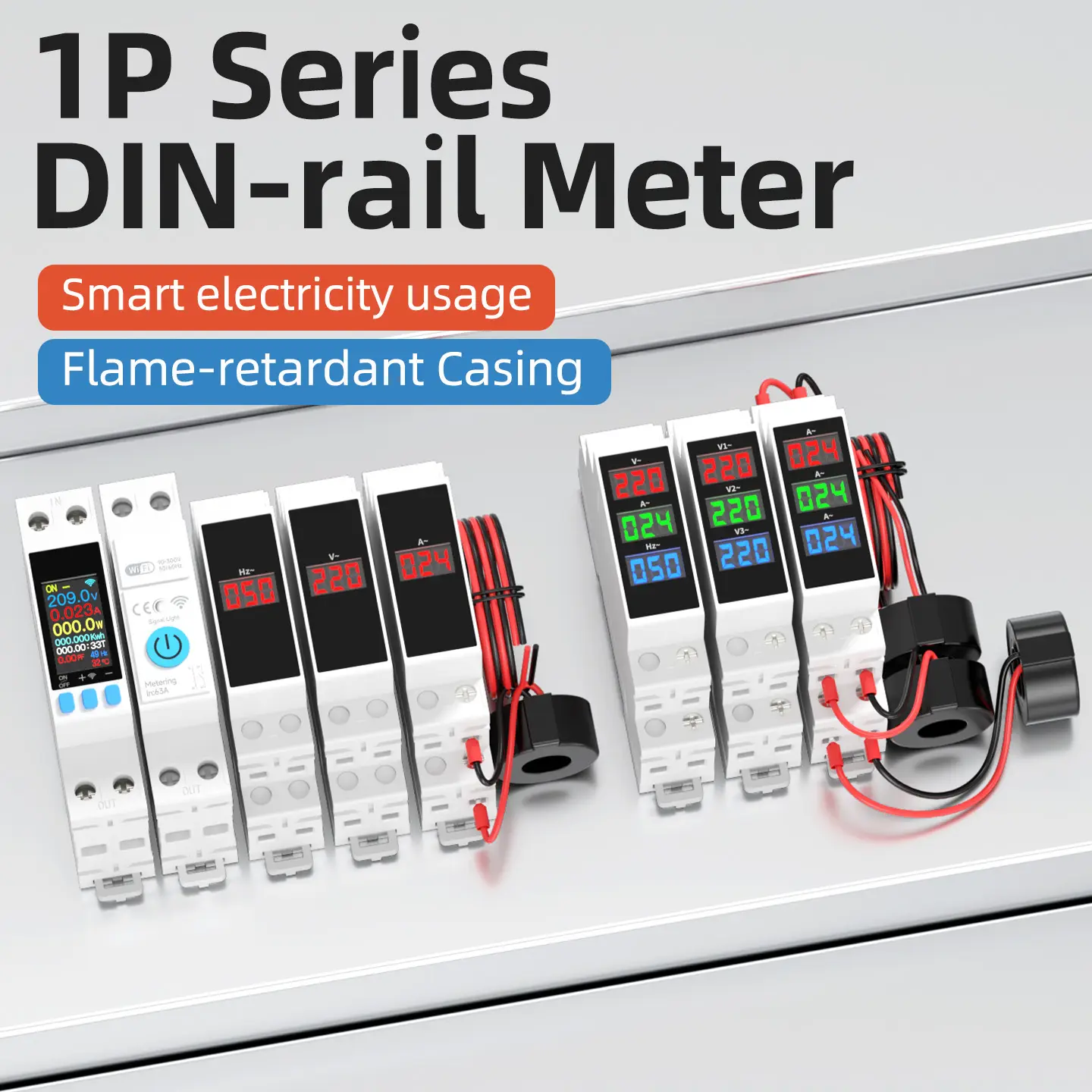

컴팩트한 에너지 측정이 필요한 프로젝트의 경우 Eton의레일 장착형 측정기범위는 적합한 단상 및 3상 모델을 비교하기 위한 출발점을 제공합니다.

단상 대 3상 DIN 레일 에너지 미터

첫 번째 결정 중 하나는 계기를 단상 또는 3상 전기 시스템에 사용해야 하는지 여부입니다. 올바른 선택은 단순히 건물의 크기보다는 실제 공급 장치 배열과 측정되는 회로에 따라 달라집니다.

단상 계기는 개별 상점, 아파트 또는 단상 장비 회로를 모니터링하는 데 적합한 경우가 많습니다. 예를 들어, 자산 관리자는 별도의 계량기를 사용하여 다양한 임대 단위의 전기 소비량을 기록할 수 있습니다.

3상 배전 회로나 산업 장비를 모니터링할 때는 일반적으로 3상 계기가 더 적합합니다. 공장에서는 이를 사용하여 생산 라인, 작업장 배전반 또는 기타 선택된 부하에서 에너지 소비를 측정할 수 있습니다.

그러나 3상 계기가 모든 3상 설치에 자동으로 적합한 것은 아닙니다. 구매자는 시스템이 3선 또는 4선 구성을 사용하는지 여부와 선택한 모델이 직접 연결을 지원하는지 또는 변류기가 필요한지 확인해야 합니다.

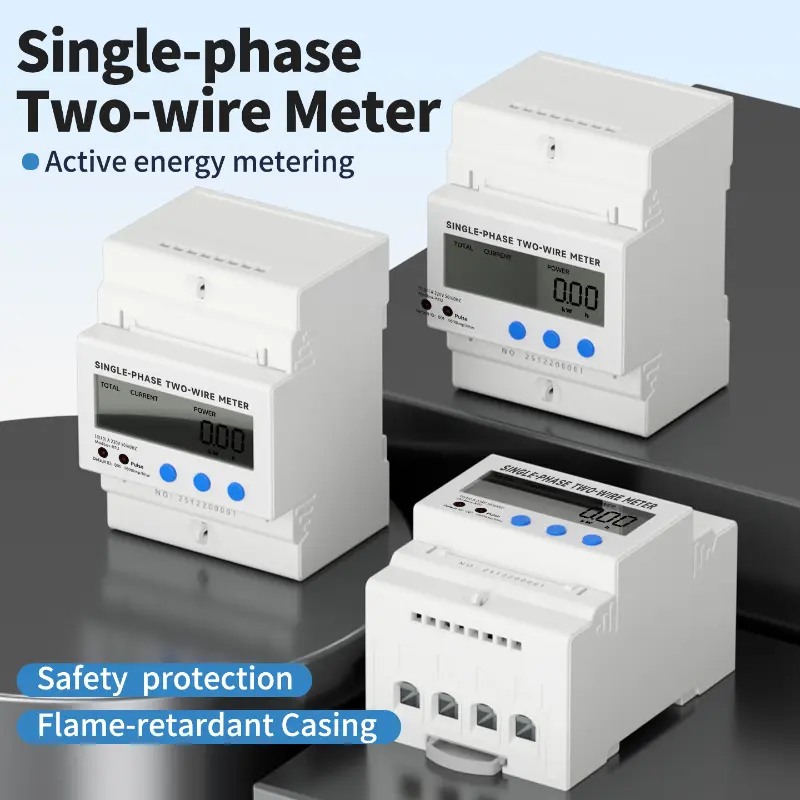

이튼의단상 가이드 레일 전기 계량기범위는 단상 측정 애플리케이션을 위한 것입니다. 3상 회로와 관련된 프로젝트의 경우 구매자는 메인 레일 장착형 기기 카테고리에서 사용 가능한 모델을 검토할 수 있습니다.

DIN 레일 에너지 미터를 선택하기 전에 확인해야 할 5가지 주요 요소

1. 정격 전압 및 전기 시스템 호환성

계기의 정격 전압은 계기가 작동할 전기 시스템과 일치해야 합니다. 구매자는 개별 모델을 비교하기 전에 공칭 공급 전압, 주파수, 위상 수 및 배선 구성을 확인해야 합니다.

국제 프로젝트의 경우 시장마다 전기 공급 사양 및 설치 관행이 다르기 때문에 이 단계는 특히 중요합니다.

제품 이름이나 일반적인 설명만을 토대로 측정기를 선택하지 마십시오. 정확한 모델의 정격 입력 값과 배선 다이어그램을 검토하여 의도한 설치와의 호환성을 확인하십시오.

2. 전류 정격 및 연결 방법

필요한 전류 범위는 또 다른 중요한 선택 요소입니다. 계기 설계에 따라 전류는 직접 연결을 통해 측정되거나 외부 변류기(CT)를 통해 측정될 수 있습니다.

직접 연결된 계량기의 경우 예상 부하 전류는 모델의 지정된 작동 한계 내에 유지되어야 합니다. 변압기 연결 계기의 경우 CT 비율과 2차 출력이 계기의 입력 요구 사항과 일치해야 합니다.

예를 들어, 고전류 피더를 모니터링하는 산업 프로젝트에는 직류 측정용으로 설계된 계기보다는 CT 연결 계기가 필요할 수 있습니다.

견적을 요청할 때 예상되는 작동 전류를 제공하고 애플리케이션에 직접 연결이 필요한지 아니면 CT 기반 측정이 필요한지 명확히 하십시오. 이를 통해 공급업체는 적절한 구성을 권장할 수 있습니다.

3. 측정 정확도 및 필수 매개변수

모든 프로젝트에 동일한 수준의 측정 세부정보가 필요한 것은 아닙니다.

기본 에너지 모니터링 애플리케이션에는 주로 킬로와트시(kWh) 단위의 누적 에너지 소비가 필요할 수 있습니다. 다른 프로젝트에서는 회로 작동 조건을 평가하는 데 도움이 되는 전압, 전류, 유효 전력, 역률 또는 주파수가 필요할 수 있습니다.

측정 정확도는 프로젝트 요구 사항과 데이터 사용 목적에 따라 선택해야 합니다. Eton의 레일 장착형 계측기 범위에는 제품에 따라 명시된 정확도 등급이 1.0 또는 0.5인 모델이 포함됩니다.

주문하기 전에 제품군의 모든 측정기가 동일한 사양을 가지고 있다고 가정하기보다는 특정 모델의 정확도 등급을 확인하십시오.

청구, 임차인 할당 또는 공식 에너지 ​​보고와 관련된 애플리케이션의 경우 대상 시장의 적용 가능한 계량 규정 및 검증 요구 사항도 확인하세요.

4. 디스플레이 및 통신 요구 사항

디스플레이는 사용자가 로컬에서 측정값을 읽는 방법을 결정하고, 통신 기능은 데이터를 외부 모니터링 시스템으로 전송할 수 있는지 여부를 결정합니다.

독립형 배전함의 경우 명확하게 읽을 수 있는 로컬 디스플레이로 충분할 수 있습니다. 대규모 상업용 건물이나 산업 시설에서는 운영자가 중앙 위치의 여러 회로에서 판독값을 수집할 수 있으므로 원격 모니터링이 더 유용할 수 있습니다.

일부 Eton 전기 측정 제품은 RS485 통신 및 Modbus 프로토콜을 지원합니다. 가용성은 선택한 제품 및 모델에 따라 다르므로 이러한 기능은 관련 기술 문서를 참조하여 확인해야 합니다.

주문하기 전에 다음을 확인하십시오.

• 로컬 디스플레이가 필요한지 여부

• 표시해야 하는 전기 매개변수

• RS485 또는 다른 통신 인터페이스가 필요한지 여부

• 모니터링 플랫폼이 계량기의 통신 프로토콜을 지원하는지 여부

• 레지스터 맵 및 구성 지침을 사용할 수 있는지 여부

프로젝트에 원격 모니터링이 필요한 경우 설치 후 불일치를 발견하는 대신 견적 단계에서 통신 호환성을 확인하는 것이 좋습니다.

5. DIN 레일 치수 및 설치 조건

두 미터가 동일한 전기 시스템을 지원하더라도 크기, 단자 위치 및 설치 요구 사항이 다를 수 있습니다.

필요한 DIN 레일 유형, 모듈 폭, 캐비닛 깊이, 배선 간격, 작동 온도 범위 및 인클로저 조건을 확인하십시오. 선택한 계기는 인접한 회로 차단기나 기타 구성 요소를 방해하지 않고 계획된 패널 레이아웃에 맞아야 합니다.

여러 측정 지점이 포함된 프로젝트의 경우 일관된 장착 형식을 통해 패널 설계, 조립 및 향후 교체를 단순화할 수도 있습니다.

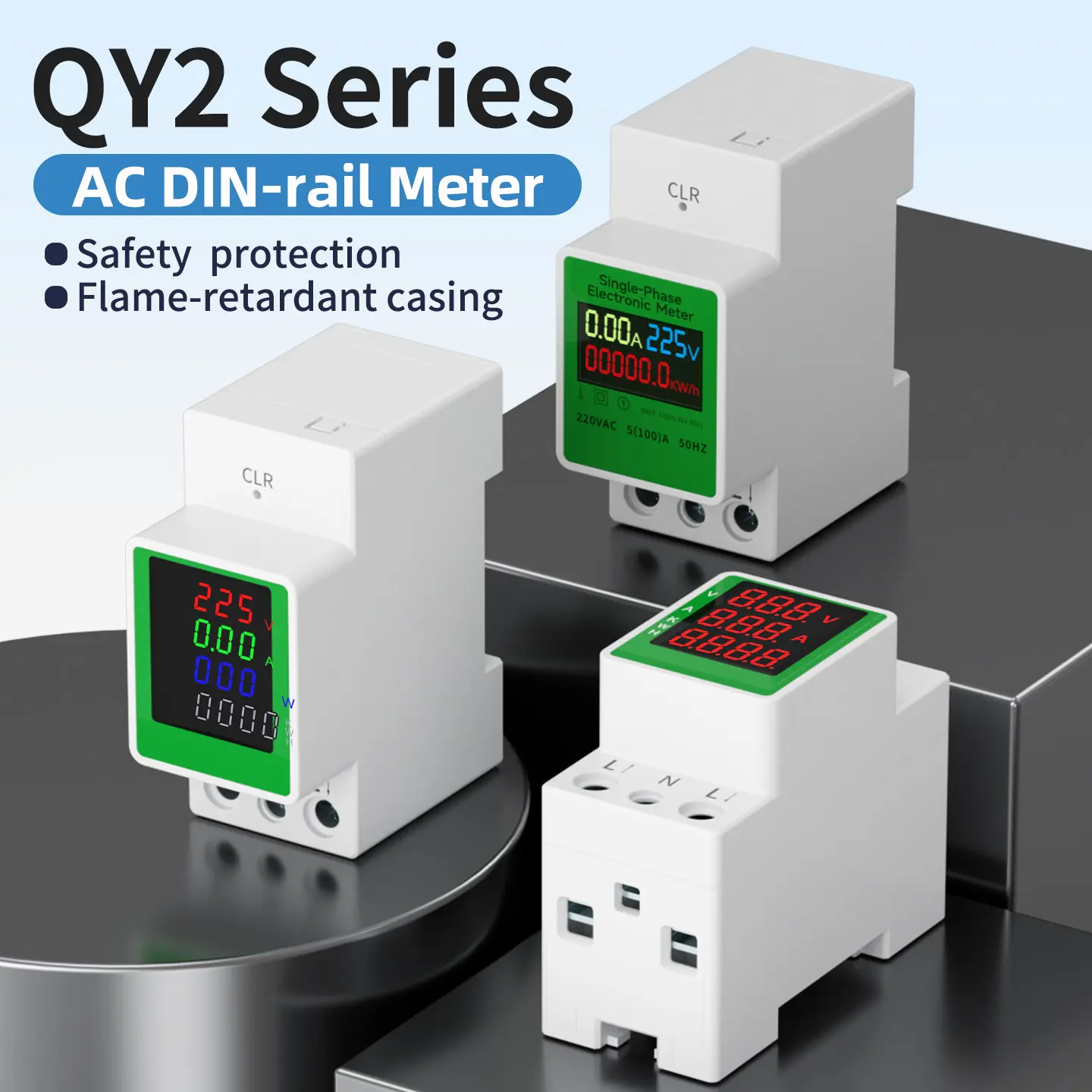

Eton의 레일 장착형 장비는 표준 DIN 레일 설치 구조를 사용합니다. 구매자는 패널 레이아웃을 확정하기 전에 특정 모델의 치수와 장착 세부 사항을 확인해야 합니다.

귀하의 응용 분야에 적합한 DIN 레일 에너지 미터는 무엇입니까?

다음 예는 애플리케이션 요구사항이 제품 선택에 어떤 영향을 미치는지 보여줍니다.

이러한 예는 범용 사양이 아닌 시작점입니다. 최종 선택은 프로젝트의 전기 도면, 부하 특성, 측정 목표 및 설치 요구 사항을 기반으로 해야 합니다.

DIN 레일 에너지 미터 소싱을 위해 Eton Electric을 고려하는 이유는 무엇입니까?

해외 대리점, 전기 계약자, 장비 제조업체의 경우 제품 선택은 조달 프로세스의 한 부분일 뿐입니다. 일관된 사양, 모델 가용성, 기술 커뮤니케이션 및 반복 주문 조정도 중요합니다.

Eton Electric은 단상 및 3상 애플리케이션을 포괄하는 레일 장착형 측정 장비를 공급합니다. 제품 정보에는 에너지 측정 및 광범위한 전기 모니터링을 위한 모델이 포함되어 있어 고객은 동일한 제품 범주 내에서 다양한 구성을 비교할 수 있습니다.

B2B 소싱의 경우 Eton은 견적 과정에서 논의할 몇 가지 사항을 제공합니다.

• 제품 선택:공급 전압, 전류 범위, 배선 구성 및 측정 요구 사항에 따라 적합한 모델을 식별하십시오.

• 사양 확인:주문하기 전에 제안된 모델의 기술 매개 변수 및 설치 세부 사항을 검토하십시오.

• 대량 조달:도매 또는 프로젝트 주문에 대한 수량, 포장, 배송 준비 및 반복 주문 요구 사항에 대해 논의합니다.

• OEM/ODM 요구 사항:모델별 맞춤화, 라벨링 또는 기타 요청된 배열이 의도한 주문에 사용 가능한지 확인하십시오.

• 기술 지원:제품을 더 큰 전기 시스템에 통합하기 전에 배선, 통신 및 통합 요구 사항을 명확히 하십시오.

고객은 Eton의 제품을 검토할 수 있습니다.레일 장착형 측정 장비그리고완전한 제품 범위적합한 옵션을 식별합니다.

견적을 요청할 때 어떤 정보를 제공해야 합니까?

상세한 문의를 통해 불필요한 교환을 줄이고 적합한 계량기를 더 쉽게 식별할 수 있습니다.

공급업체에 연락할 때 가능한 경우 다음 정보를 포함하십시오.

1. 애플리케이션:상업용 건물, 공장, 배전반, 임대 계량 또는 기타 용도.

2. 전원 시스템:단상 또는 3상, 공칭 전압, 주파수 및 배선 구성.

3. 현재 요구사항:예상 작동 전류 및 직접 연결이 필요한지 변류기가 필요한지 여부.

4. 측정 기능:에너지 소비만 또는 전압, 전류, 전력, 주파수와 같은 추가 매개변수입니다.

5. 통신 요구 사항:원격 모니터링, RS485 또는 Modbus 호환성이 필요한지 여부.

6. 설치 요구 사항:DIN 레일 유형, 사용 가능한 공간, 터미널 또는 배선 기본 설정.

7. 주문 세부정보:예상 수량, 목적지 시장, 필요한 배송 일정, 라벨링 또는 맞춤화 요구 사항.

기술 사양, 배선도 또는 참조 모델이 이미 있는 경우 문의 시 이를 포함하세요. 이는 이름만으로 측정기를 요청하는 것보다 제품 선택을 위한 더 신뢰할 수 있는 기반을 제공합니다.

모델 가용성, 기술 사양 또는 대량 구매에 대해 논의하려면 Eton Electric을 방문하세요.문의 보내기 페이지프로젝트 요구사항을 제출하세요.

올바른 DIN 레일 에너지 미터를 선택하는 것은 전기 시스템과 측정해야 하는 정보를 명확하게 이해하는 것에서 시작됩니다. 주문하기 전에 공급 구성, 전류 범위, 정확도 요구 사항, 통신 기능 및 설치 조건을 확인함으로써 상업 및 산업 고객은 선택 오류를 줄이고 조달을 보다 효율적으로 만들 수 있습니다.
