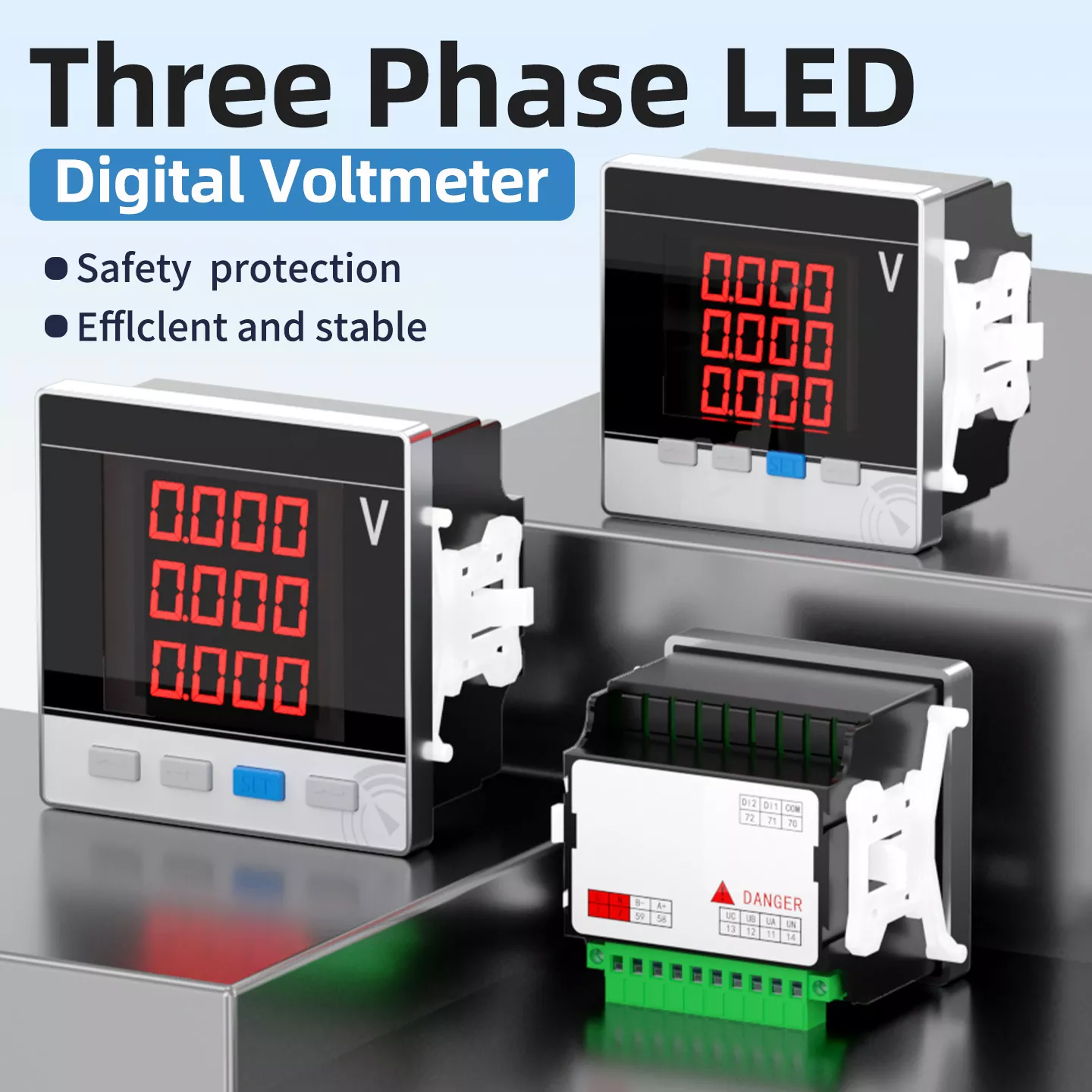

삼상 LED 디지털 전압계

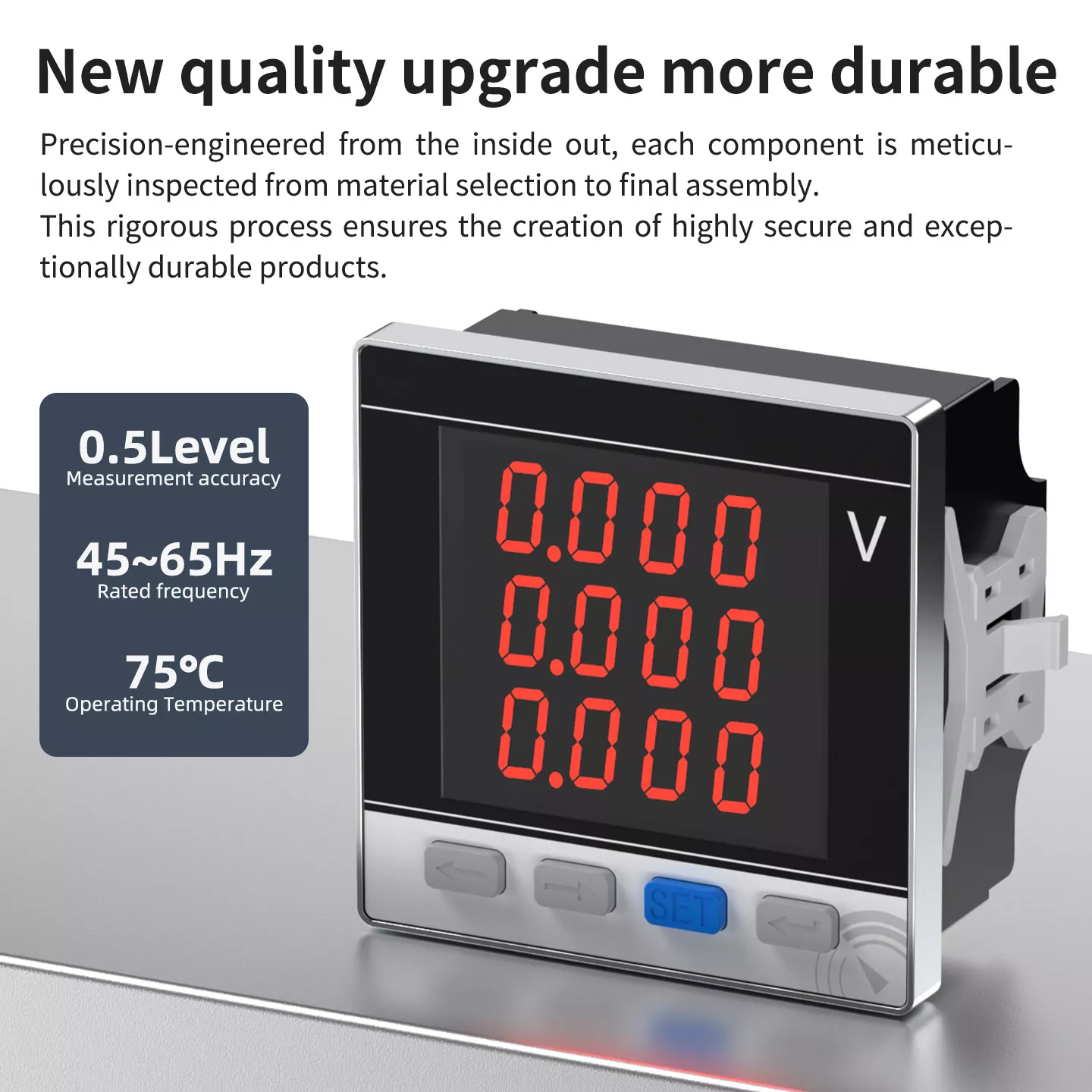

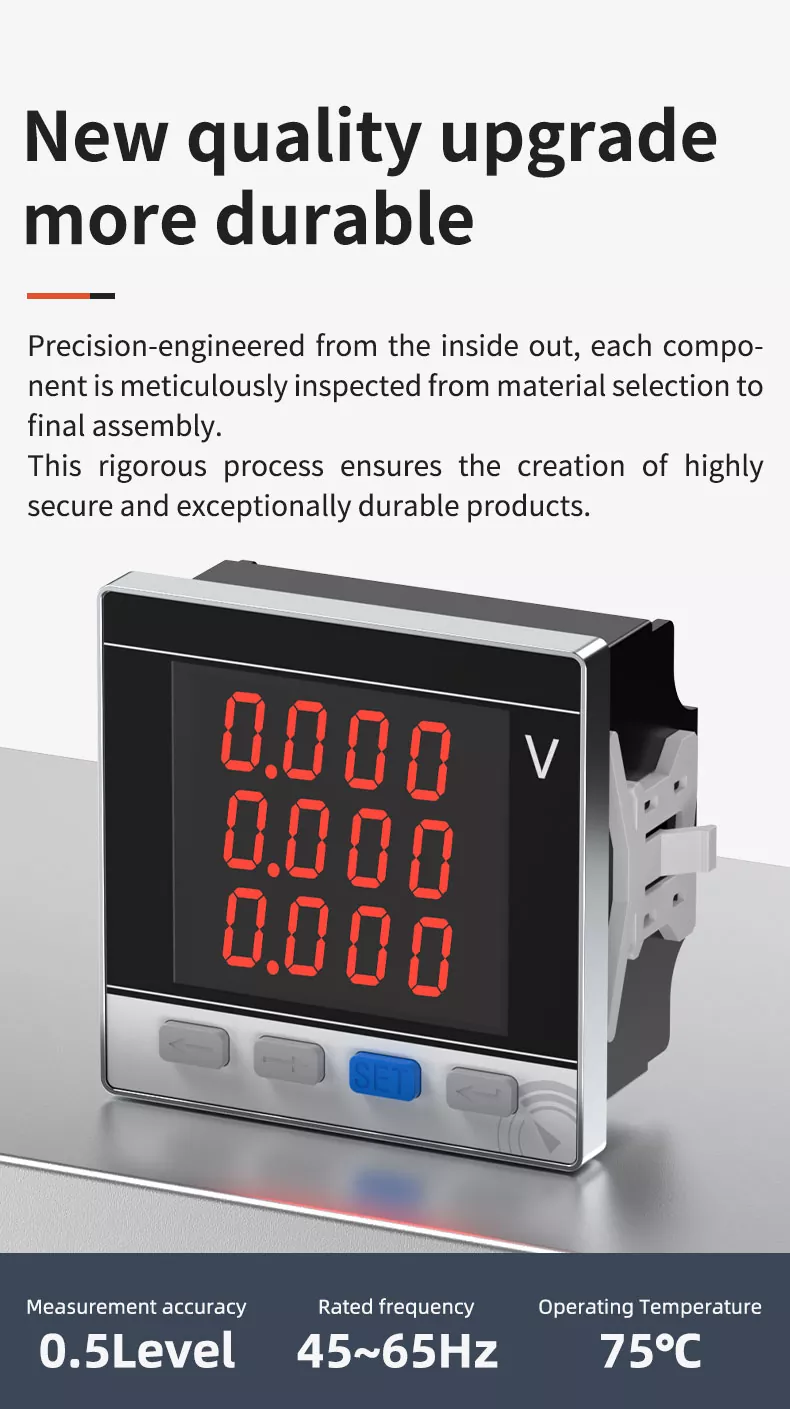

새로운 품질 업그레이드 및 더욱 뛰어난 내구성

우리의 3상 전압계는 완전한 품질 업그레이드를 거쳤습니다. 내부에서 외부로 정밀하게 엔지니어링된 각 구성 요소는 재료 선택부터 최종 조립까지 꼼꼼하게 검사됩니다. 수입된 고품질 칩과 통합 용접 기술을 활용하여 빠른 코어 처리와 안정적인 성능을 보장합니다. 쉘은 내산성 및 내알칼리성, 내유성, 노화 방지 및 충격 방지 기능을 갖춘 고강도 난연성 ABS 소재로 만들어졌습니다. 각 제품은 공장에서 출고되기 전에 엄격한 노화 테스트, 정확도 교정 및 내전압 테스트를 거쳐 매우 안전하고 내구성이 뛰어난 성능을 보장합니다.

• 측정 정확도: 0.5 레벨

• 정격 주파수: 45~65Hz

• 작동 온도: 최대 75°C

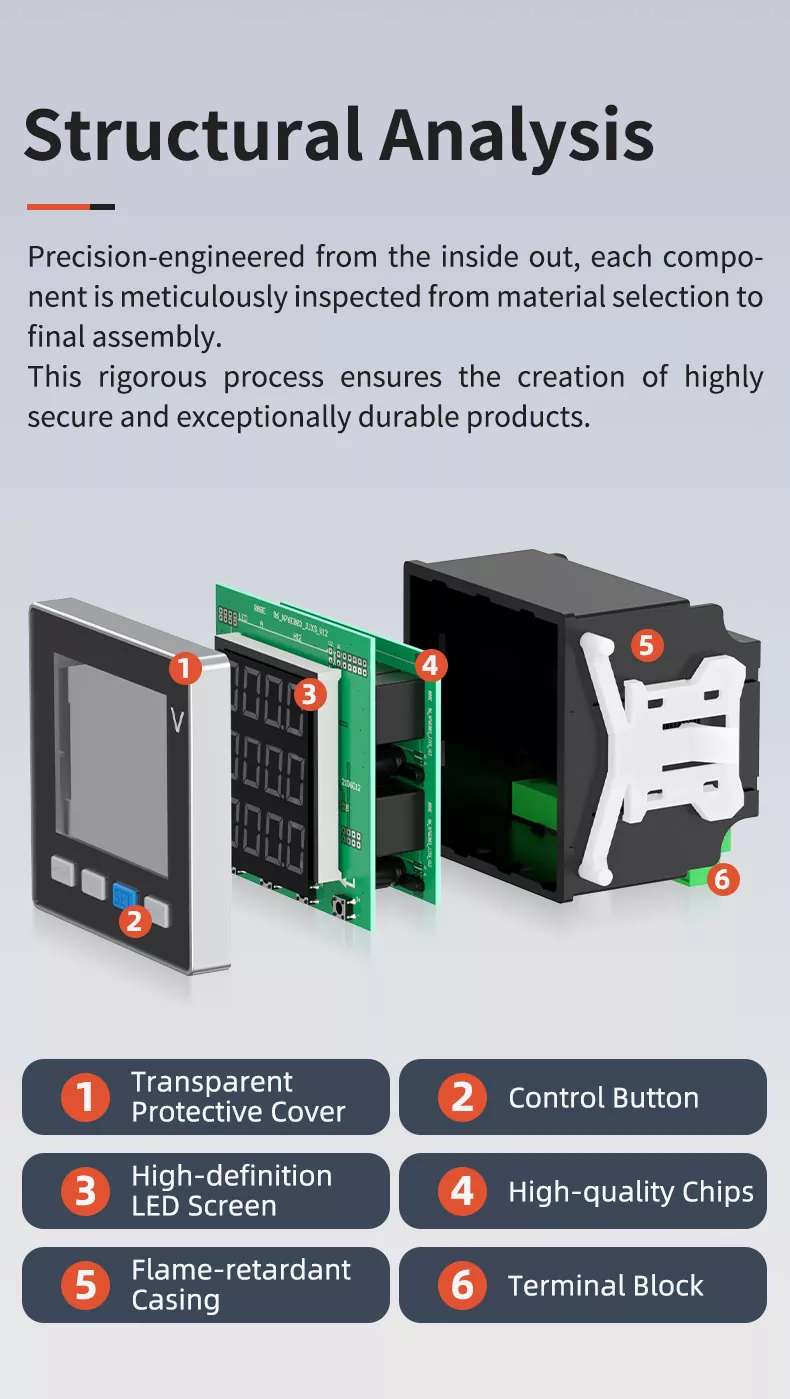

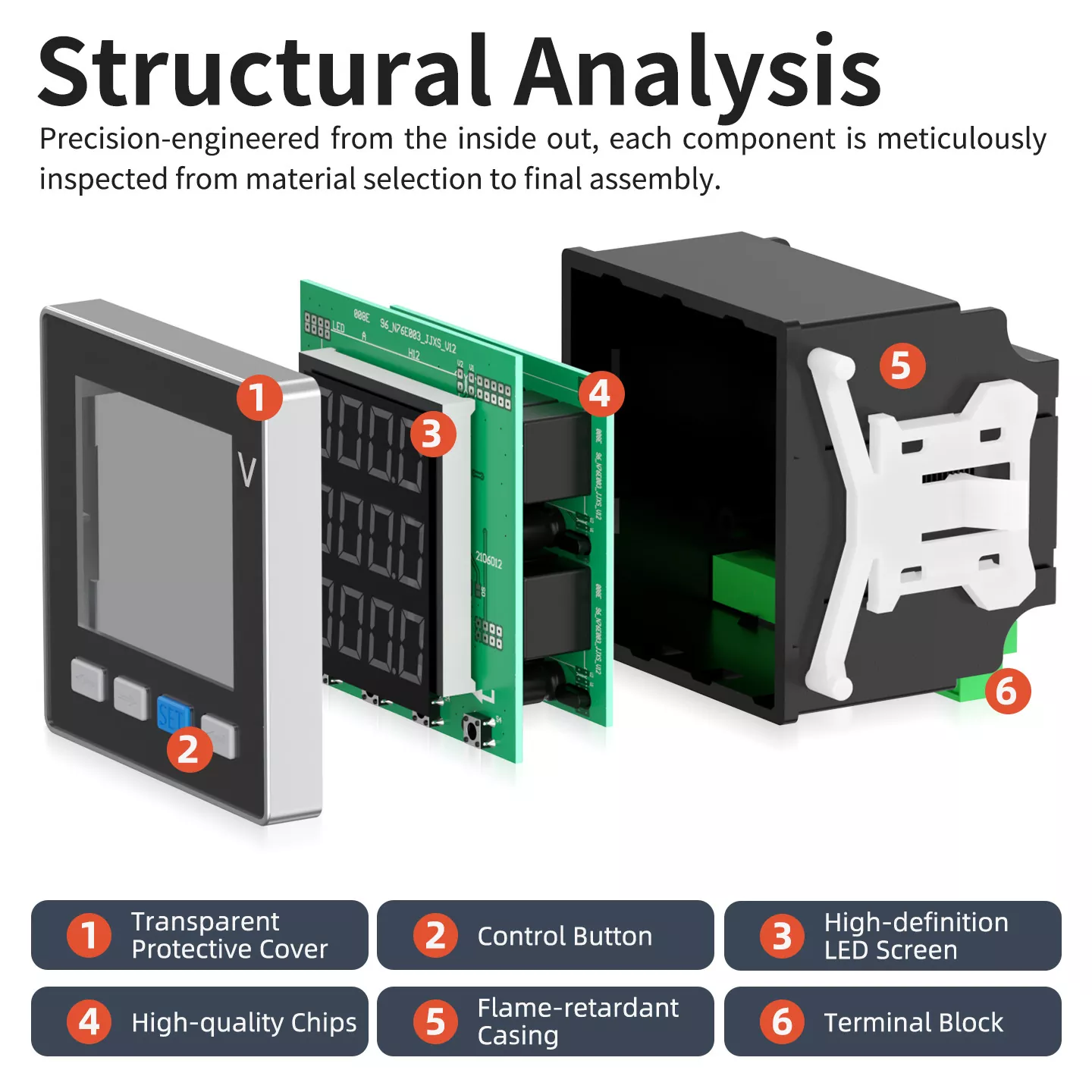

구조분석

전압계는 6가지 핵심 구성 요소를 포함하여 컴팩트하고 과학적인 구조를 채택합니다.

1. 투명 보호 커버: 긁힘이나 먼지로부터 화면을 보호하여 오랫동안 선명한 디스플레이를 보장합니다.

2. 제어 버튼: 민감하고 반응성이 뛰어나며 매개변수 설정, 데이터 쿼리 및 모드 전환을 지원합니다.

3. 고화질 LED 스크린: 강력한 간섭 방지 기능을 갖춘 대문자 디스플레이로 데이터를 한눈에 확인할 수 있습니다.

4. 고품질 칩: 용접이 통합된 수입 칩으로 0.5 레벨 측정 정확도와 안정적인 성능을 보장합니다.

5. 난연 케이싱: 고강도 엔지니어링 플라스틱, 노화 방지, 부식 방지, 안정적인 안전 보호 제공.

6. 터미널 블록: 접촉면이 더 가깝고 내마모성이 더 높은 고품질 구리 터미널로 안전한 배선을 보장합니다.

핵심 이점

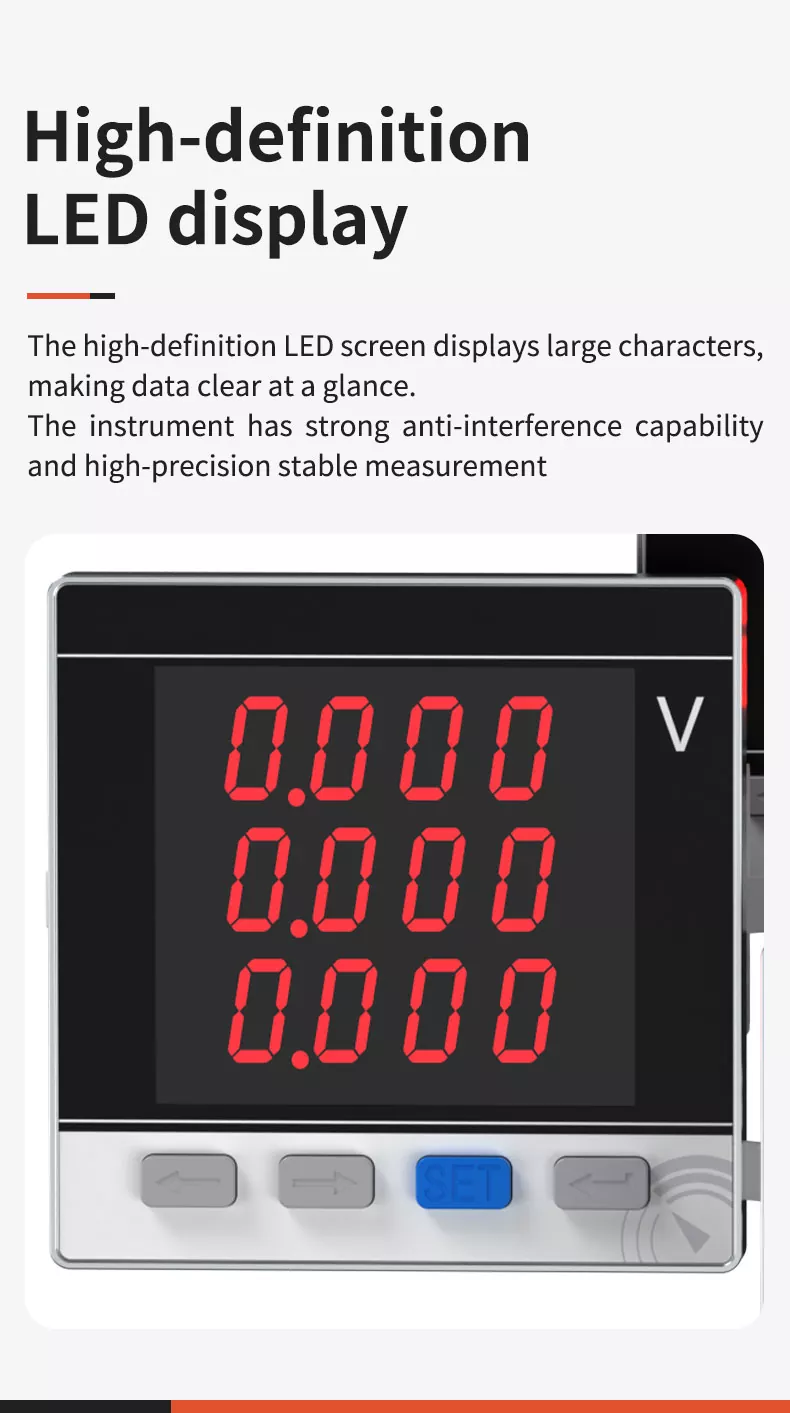

1. 고화질 LED 디스플레이

이 제품에는 고선명도, 고대비 및 넓은 시야각이 특징인 고휘도 LED 디지털 디스플레이가 장착되어 있습니다. 데이터 표시는 한 눈에 명확하며 어두운 환경에서도 쉽게 읽을 수 있습니다. 디스플레이는 안정적인 성능을 갖고 깜박임이나 흐림 현상이 없으며 오랫동안 양호한 작동 상태를 유지할 수 있어 사용자에게 편리하고 직관적인 전압 모니터링 경험을 제공합니다. 이 장비는 강력한 간섭 방지 기능과 고정밀 안정적인 측정 기능을 갖추고 있습니다.

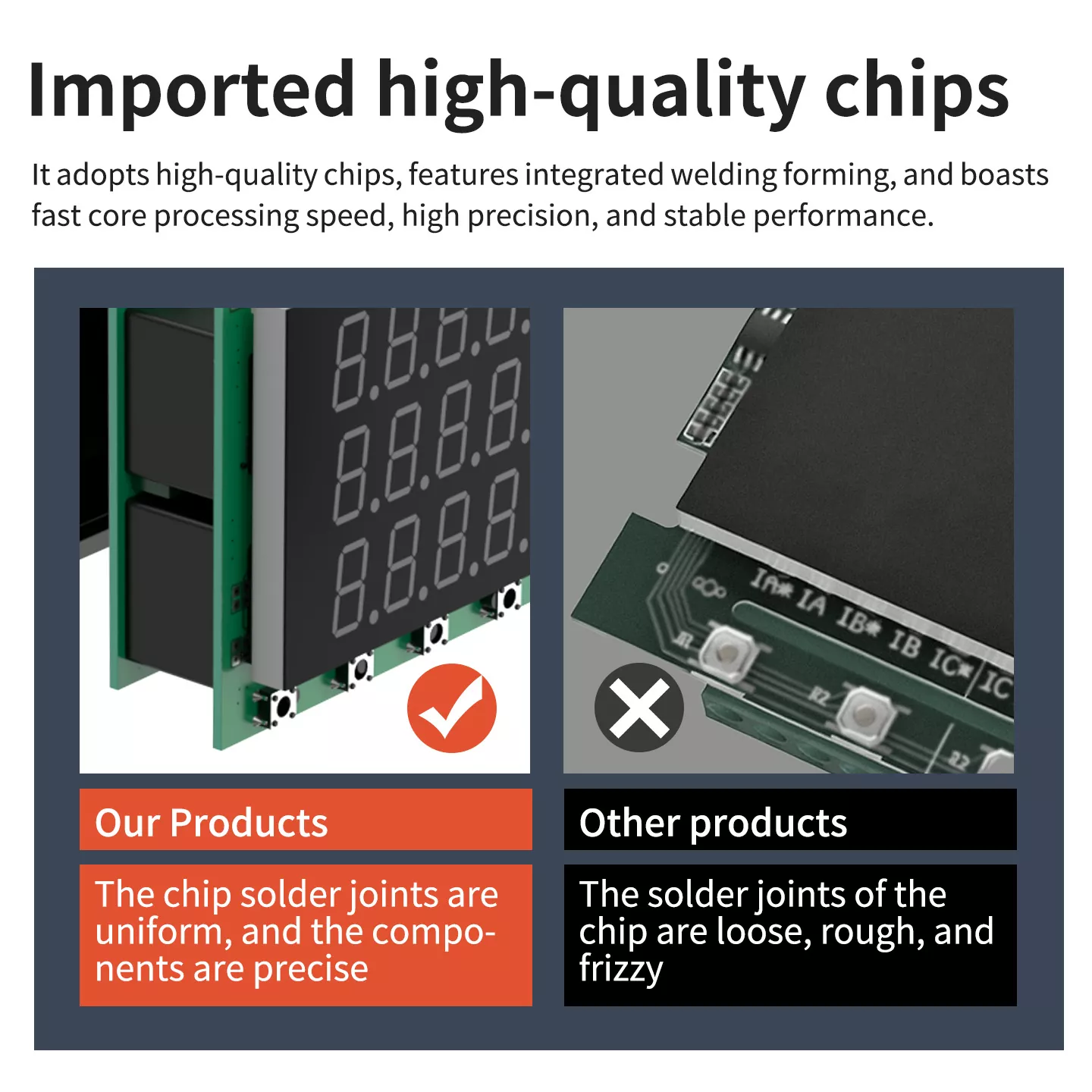

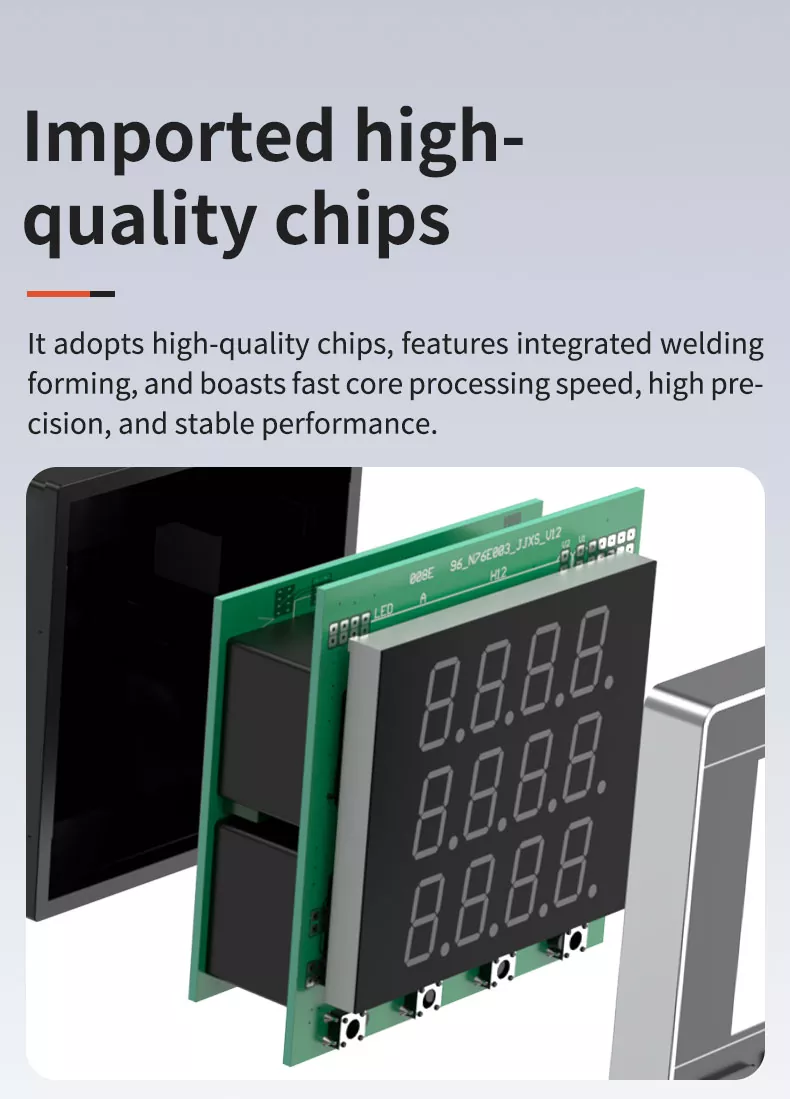

2. 수입 고품질 칩

수입된 고품질 칩을 채택하고 통합 용접 성형 기능을 갖추고 있으며 빠른 코어 처리 속도, 높은 정밀도 및 안정적인 성능을 자랑합니다. 칩 솔더 조인트는 균일하고 구성 요소는 정밀하여 안정적인 작동과 긴 서비스 수명을 보장합니다.

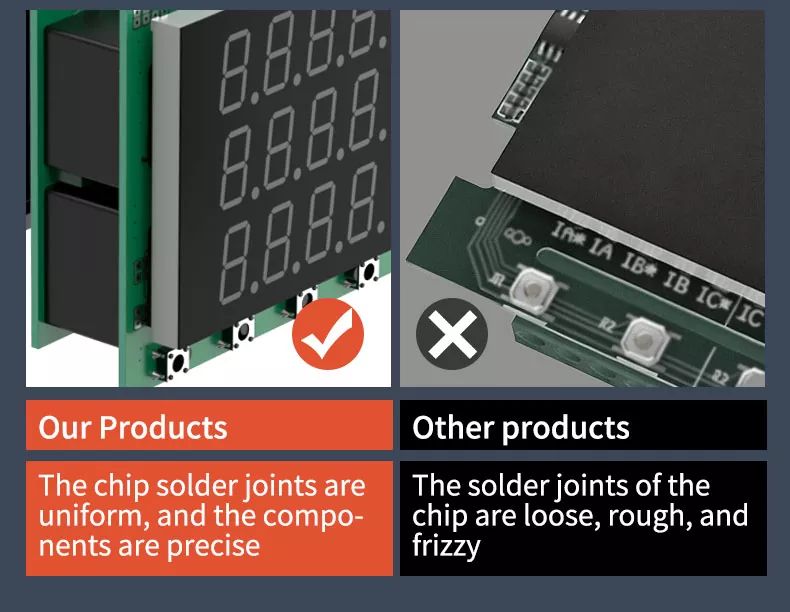

3. 우리 제품과 비교. 기타 제품

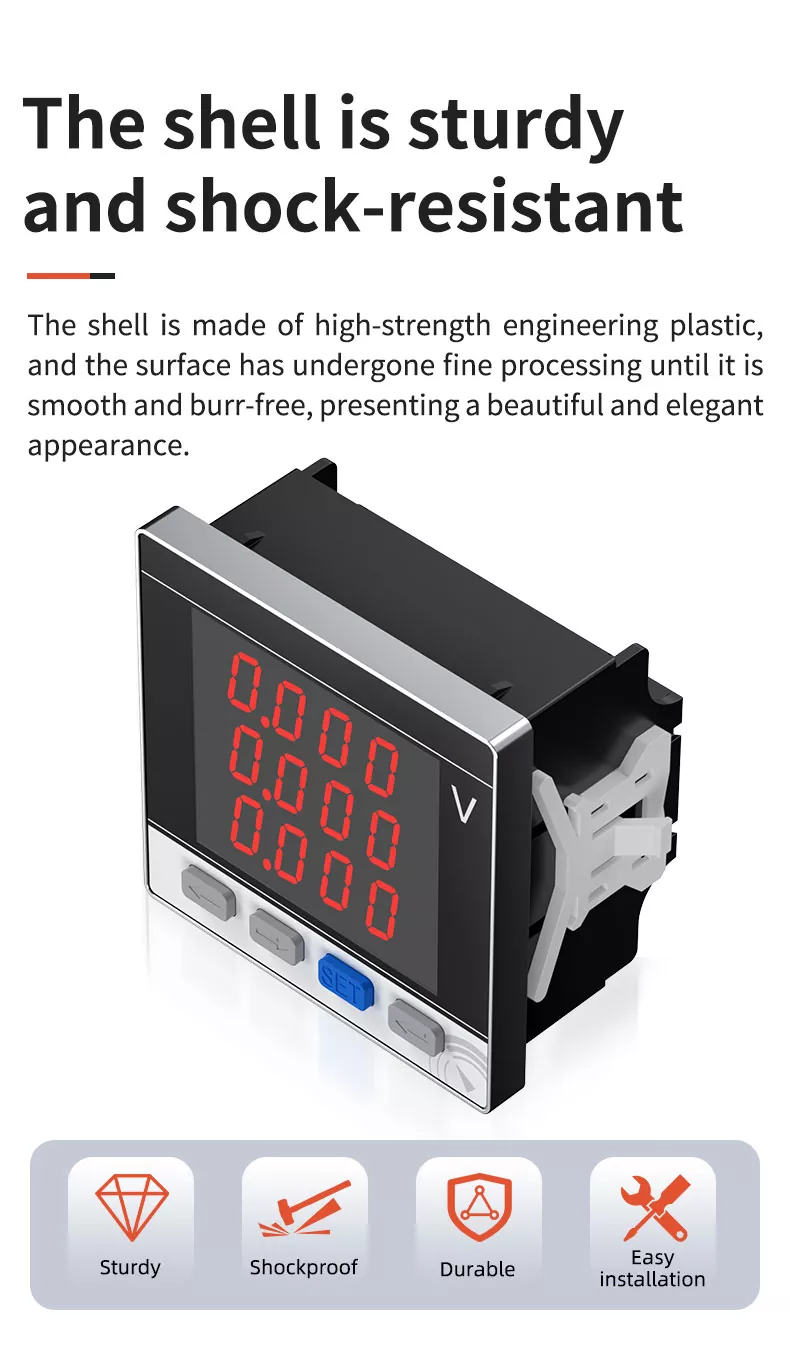

4.튼튼하고 충격에 강한 쉘

쉘은 고강도 엔지니어링 플라스틱으로 제작되었으며 표면은 매끄럽고 버가 없어질 때까지 정밀 가공되어 아름답고 우아한 외관을 선사합니다. 내충격성과 내압축성이 우수하고 일상적인 충돌과 기계적 진동에 견딜 수 있으며 변형이나 손상이 없습니다. 이 소재는 부식 방지 및 노화 방지 기능을 갖추고 있어 견고하고 충격에 강하며 내구성이 뛰어나고 설치가 용이하다는 장점이 있어 다양한 복잡한 산업 환경에서 장기간 안정적으로 사용하기에 적합합니다.

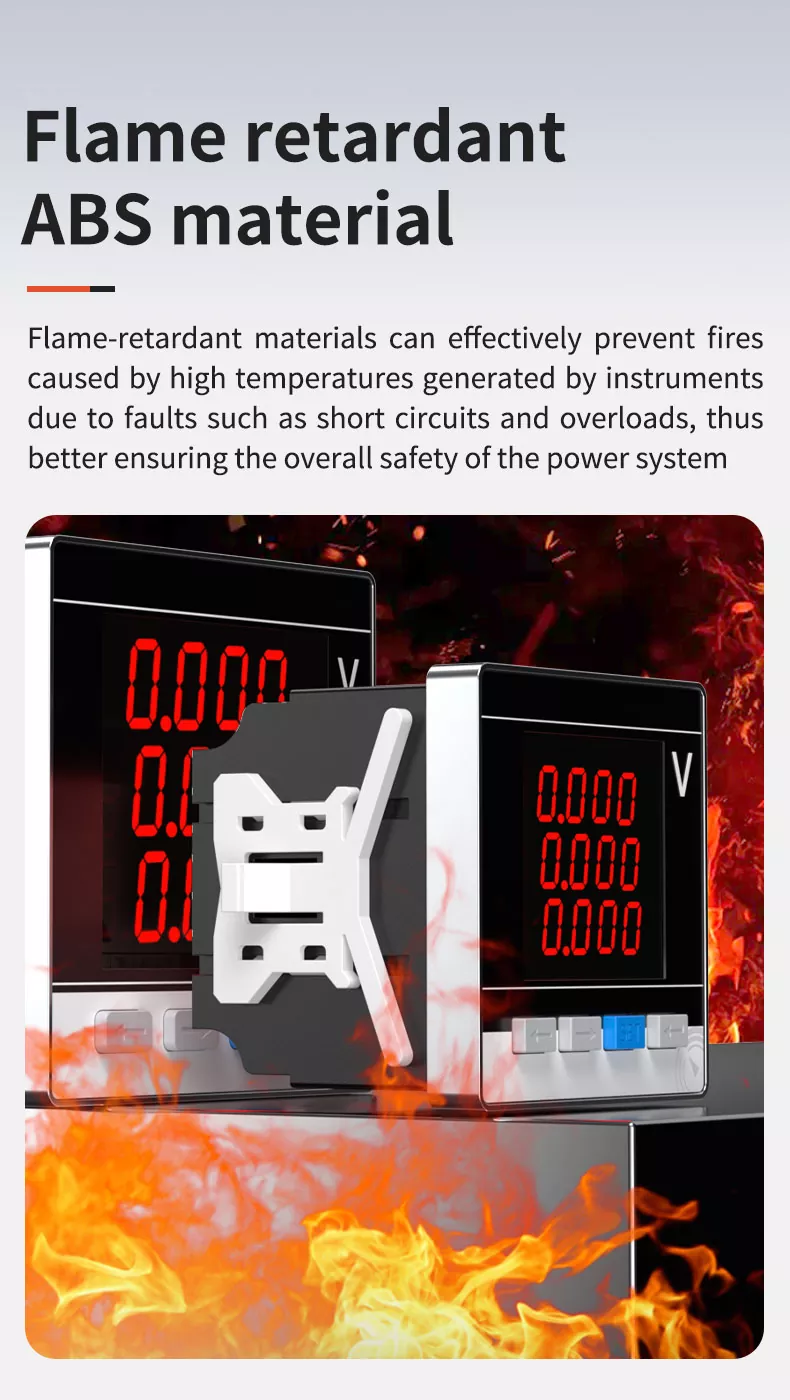

난연 ABS 소재

쉘은 난연성 및 절연 특성이 뛰어난 고성능 난연성 ABS 엔지니어링 플라스틱을 채택합니다. 연소를 효과적으로 억제하고 단락, 과부하 등의 결함으로 인해 기기에서 발생하는 고온으로 인한 화재를 방지하여 전력 시스템의 전반적인 안전을 더 잘 보장할 수 있습니다. 이 소재는 또한 내산성 및 내알칼리성, 내유성, 노화 방지 기능을 갖추고 있으며 수명이 깁니다.

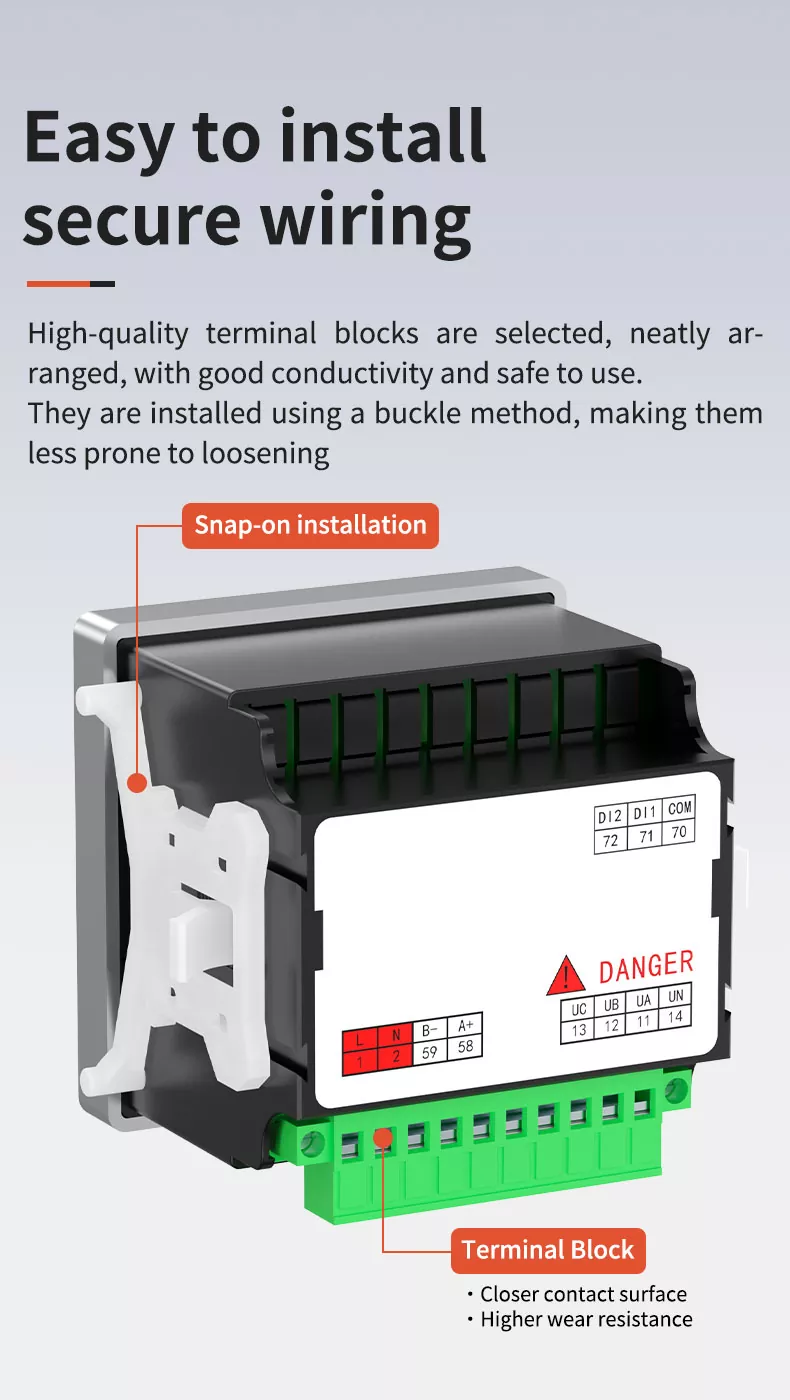

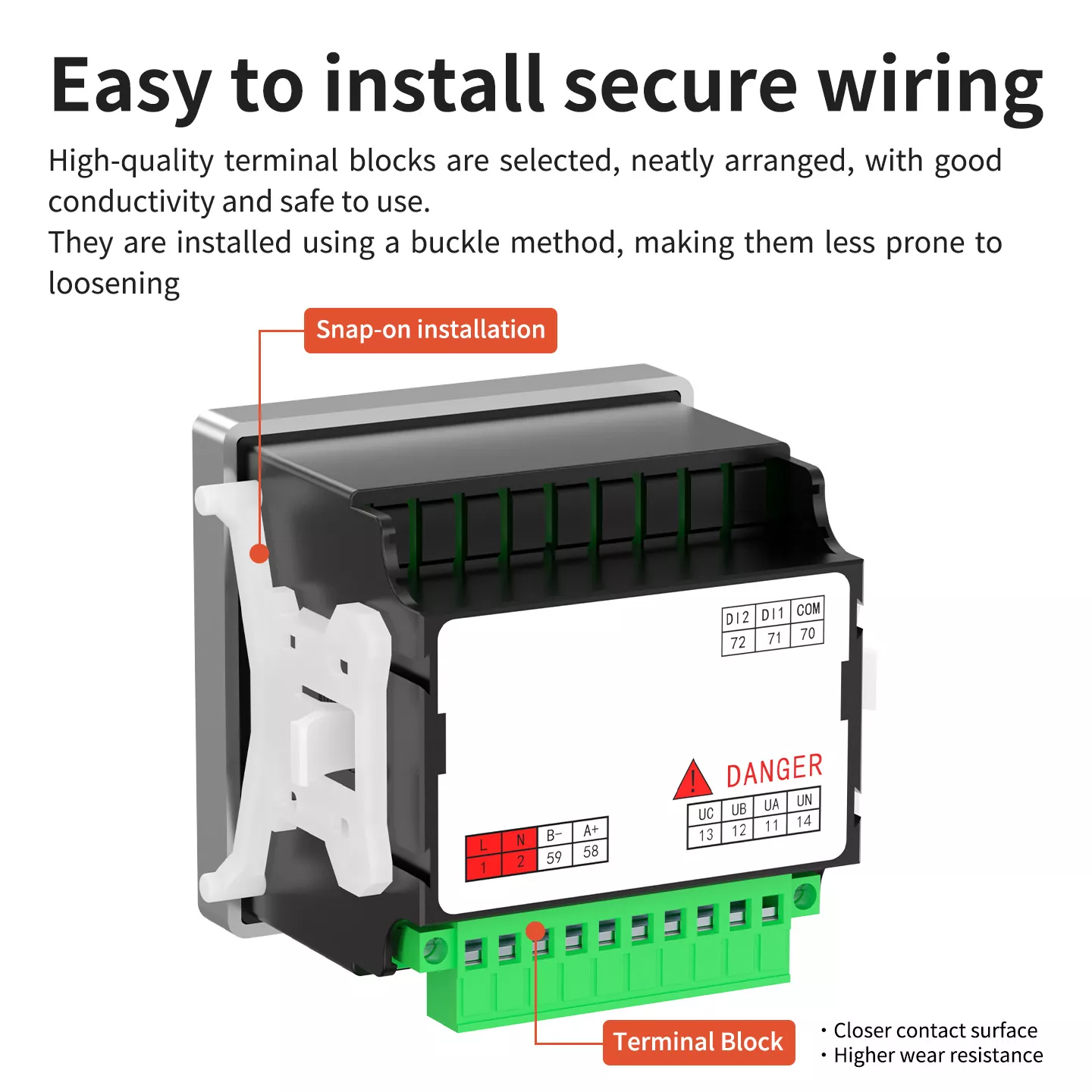

설치가 쉽고 배선이 안전함

전도성이 좋고 사용하기에 안전한 고품질 단자대가 선택되어 깔끔하게 배열되어 있습니다. 버클(스냅온) 방식으로 장착되어 풀림 현상이 적습니다. 단자대는 접촉면이 더 가깝고 내마모성이 높아 안전하고 안정적인 배선이 보장됩니다. 스냅온 설치 설계를 통해 빠른 설치 및 분해가 가능하고 복잡한 도구가 필요 없으며 다양한 패널 장착 시나리오에 적합합니다.

설치 방법

1. 전압계를 전면에서 패널의 장착 구멍에 맞춥니다.

2. 전압계가 패널과 같은 높이가 될 때까지 장착 구멍에 삽입합니다.

3. 후면에서 스냅온 클립을 설치하여 전압계를 패널에 단단히 고정합니다.

4. 단자 배치도 및 배선 지침에 따라 배선을 연결합니다.

제품 치수

우리는 세 가지 일반적인 크기를 포함하여 전체 범위의 3상 LED 디지털 전압계 모델을 제공합니다.

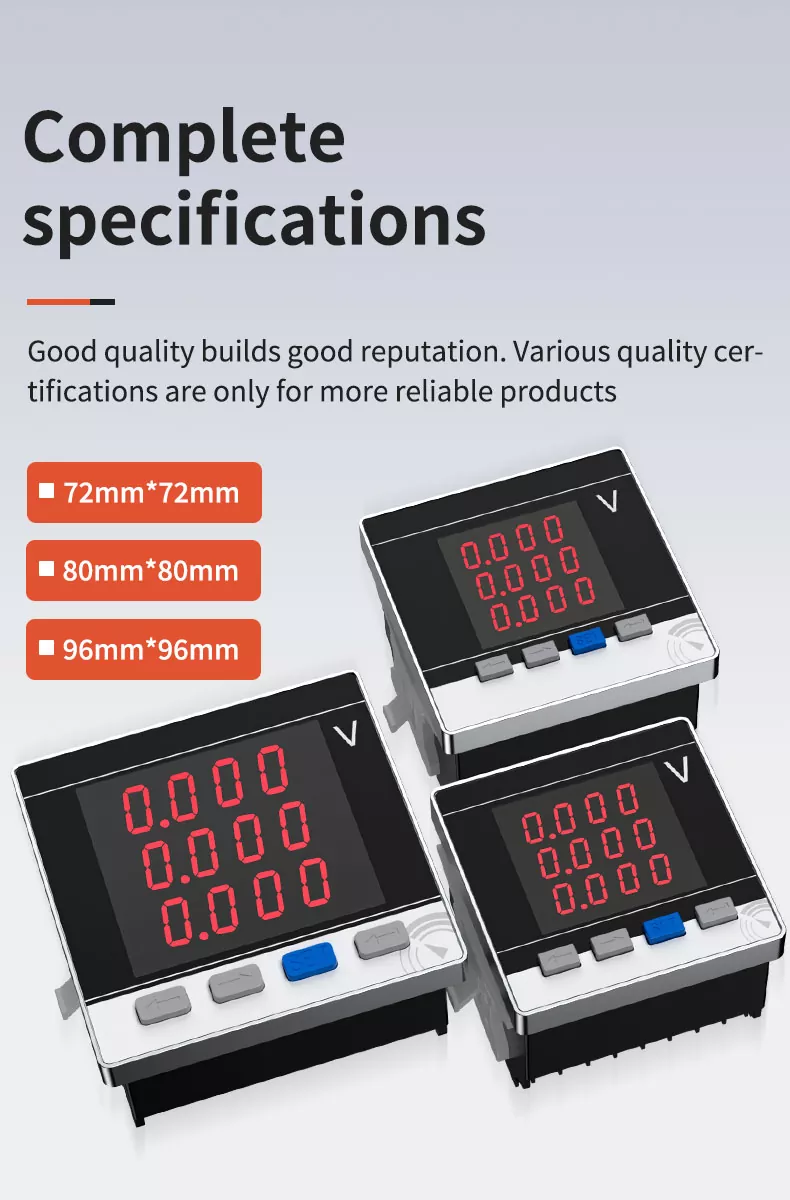

완전한 사양

좋은 품질은 좋은 평판을 쌓습니다. 다양한 품질인증은 더욱 믿을 수 있는 제품을 위한 것입니다. 선택할 수 있는 다양한 모델:

• 72mm×72mm

• 80mm×80mm

• 96mm×96mm

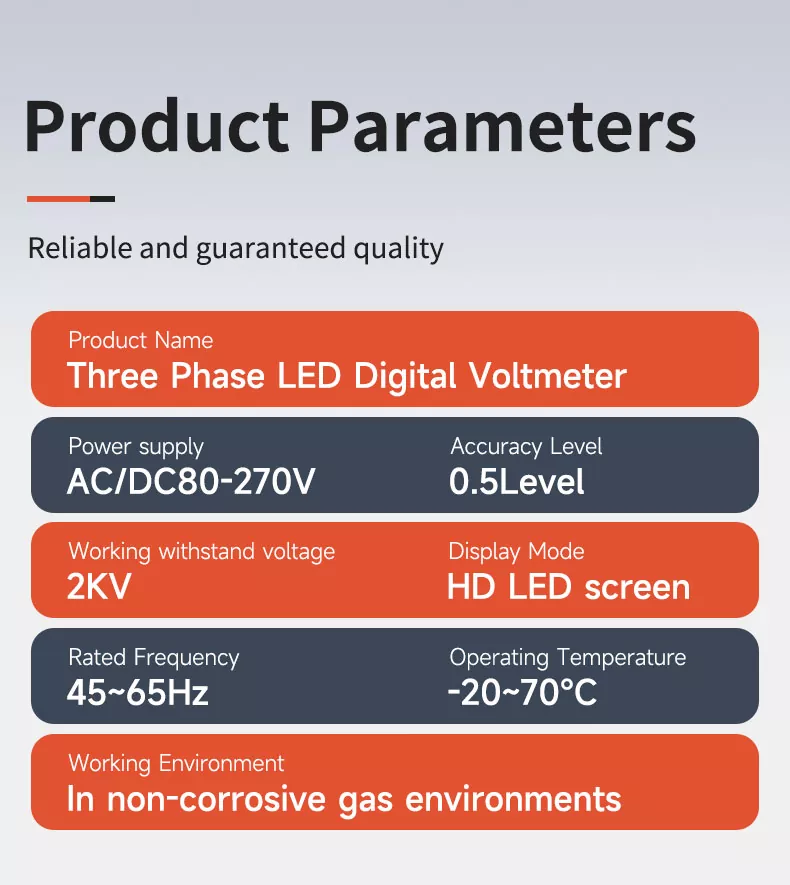

제품 매개변수

배선 및 단자 레이아웃

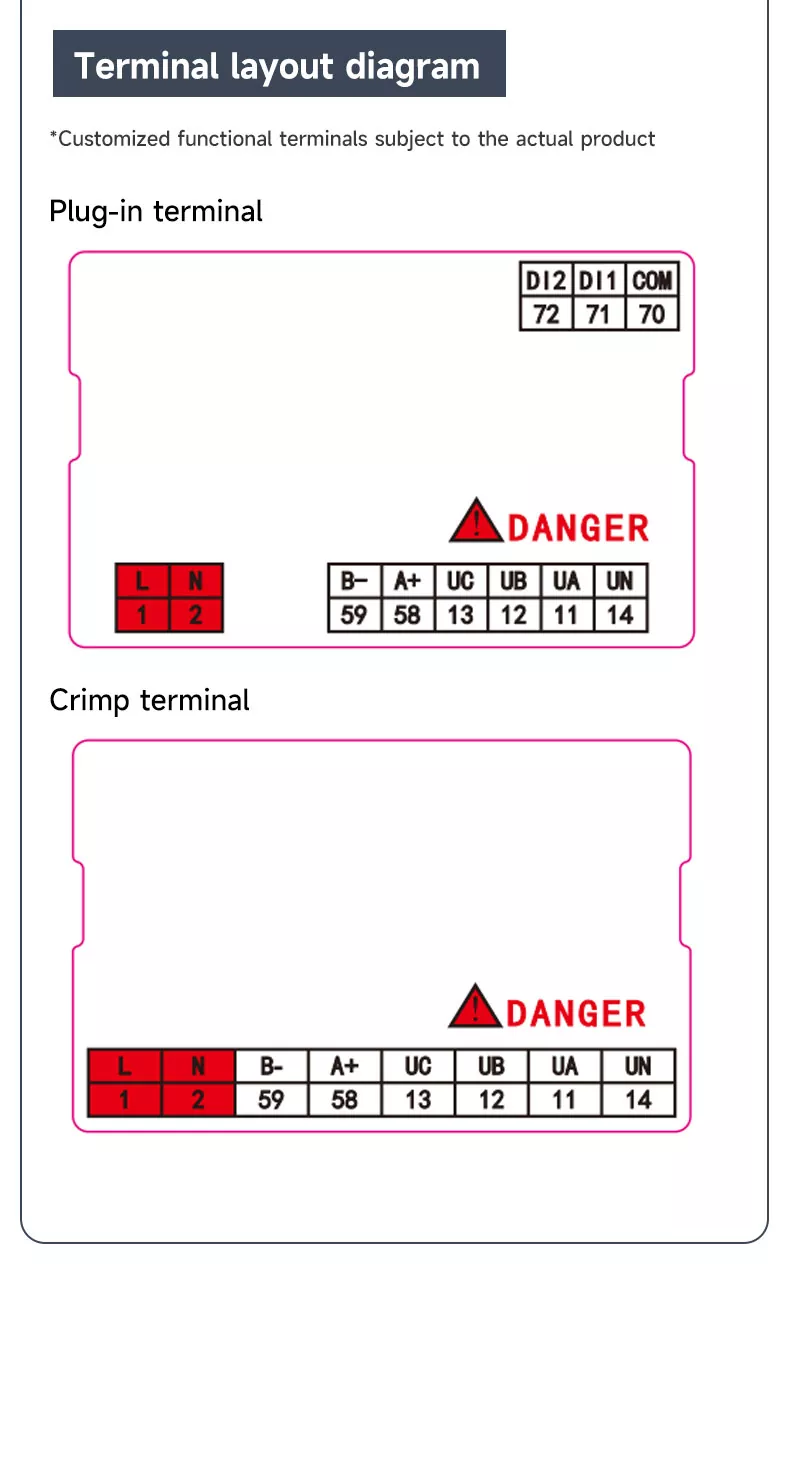

터미널 레이아웃 다이어그램

• 플러그인 단자: 보조 전원 공급(L/N), 통신(A+/B ) 및 전압 입력(UA/UB/UC/UN) 단자를 포함합니다.

• 압착 단자: 기본 전압 측정 및 전원 공급 장치를 위한 단순화된 레이아웃으로 표준 애플리케이션에 적합합니다.

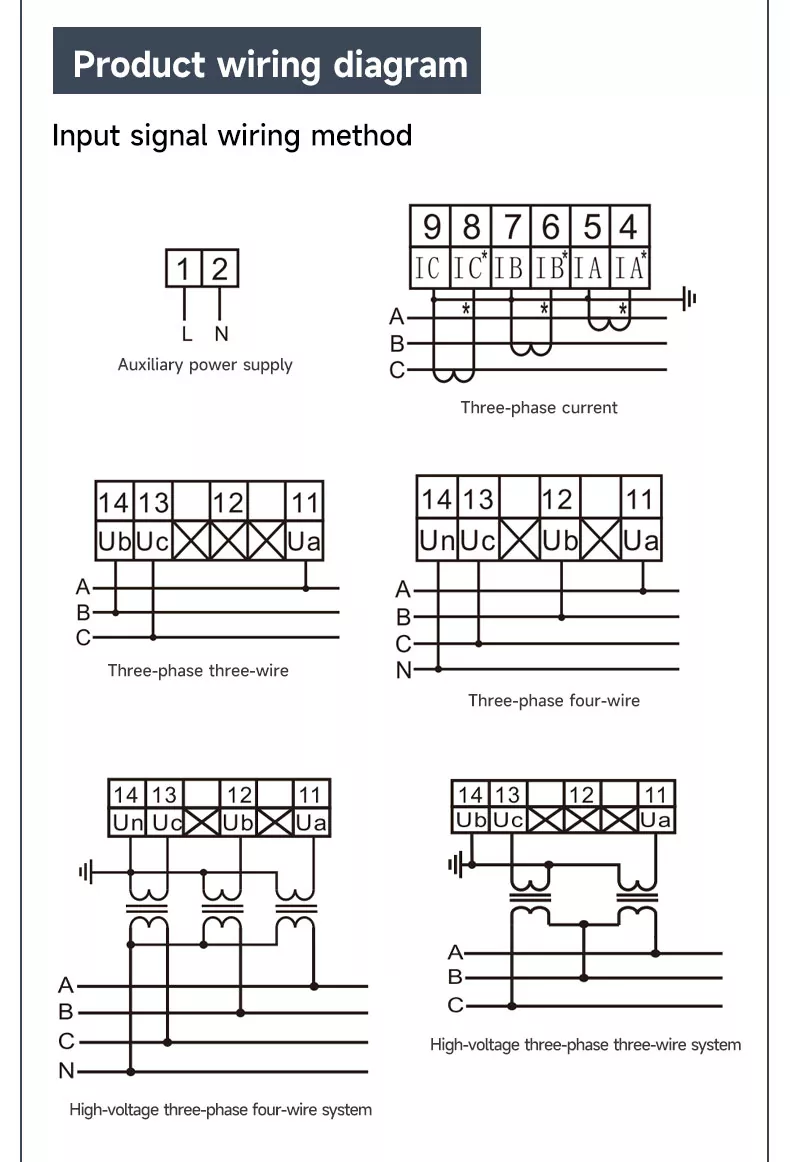

제품 배선 다이어그램

다양한 배선 모드 지원:

• 3상 3선 시스템(변압기 유무)

• 3상 4선식 시스템(변압기 유무)

• 고전압 3상 3선/4선 시스템(변압기 포함)

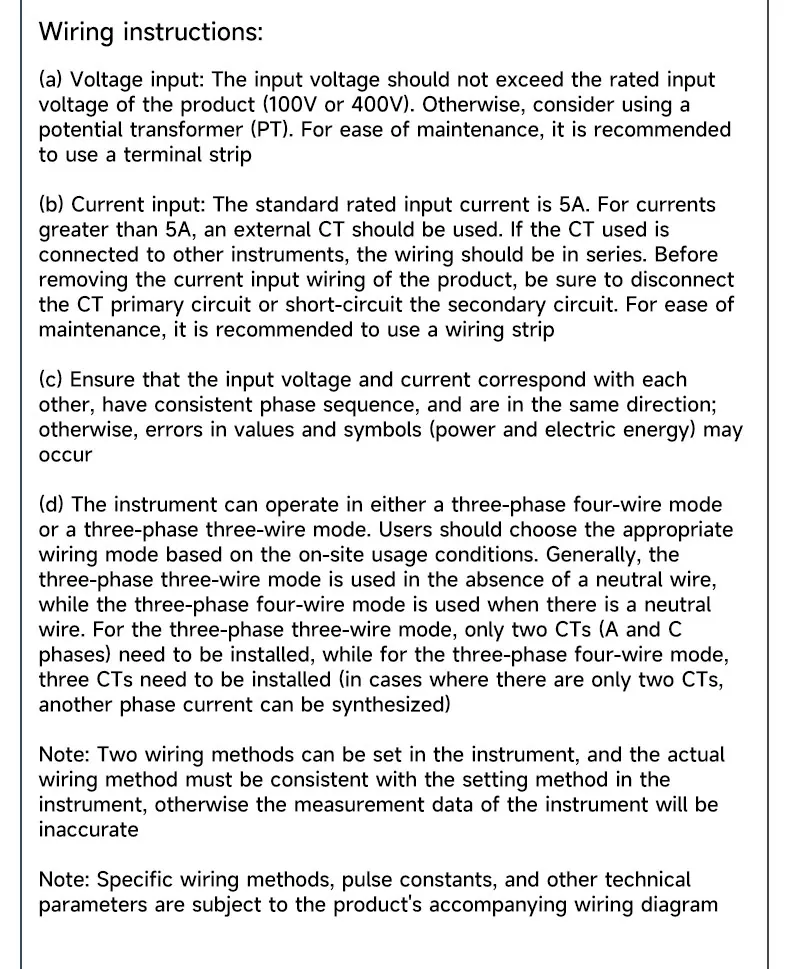

배선 지침

전압 입력: 입력 전압은 제품의 정격 입력 전압(100V 또는 400V)을 초과해서는 안 됩니다. 그렇지 않은 경우에는 PT(변압기) 사용을 고려하십시오. 유지 관리가 용이하도록 터미널 스트립을 사용하는 것이 좋습니다.

전류 입력: 표준 정격 입력 전류는 5A입니다. 5A보다 큰 전류의 경우 외부 CT를 사용해야 합니다. 사용되는 CT가 다른 기기에 연결되어 있는 경우 배선은 직렬로 이루어져야 합니다. 제품의 전류 입력 배선을 제거하기 전에 반드시 CT 1차 회로를 분리하거나 2차 회로를 단락시키십시오.

위상 순서: 입력 전압과 전류가 서로 일치하고 일관된 위상 순서를 가지며 동일한 방향인지 확인합니다. 그렇지 않으면 값과 기호에 오류가 발생할 수 있습니다.

배선 모드: 계측기는 3상 4선 모드 또는 3상 3선 모드에서 작동할 수 있습니다. 사용자는 현장 사용 조건에 따라 적절한 배선 모드를 선택해야 합니다.

권위 있는 인증

당사의 3상 LED 디지털 전압계는 국내 및 국제 산업 표준에 따라 전문 실험실 테스트 및 인증을 통과했습니다. 전체 생산 공정에서는 정확도 교정, 내전압 테스트, 노화 테스트 및 기타 링크를 포함한 엄격한 품질 관리를 구현하여 각 제품의 정확성, 안전성 및 안정성을 보장합니다. 권위 있는 인증은 글로벌 고객의 대량 조달 및 장기적인 협력을 강력하게 보장합니다.

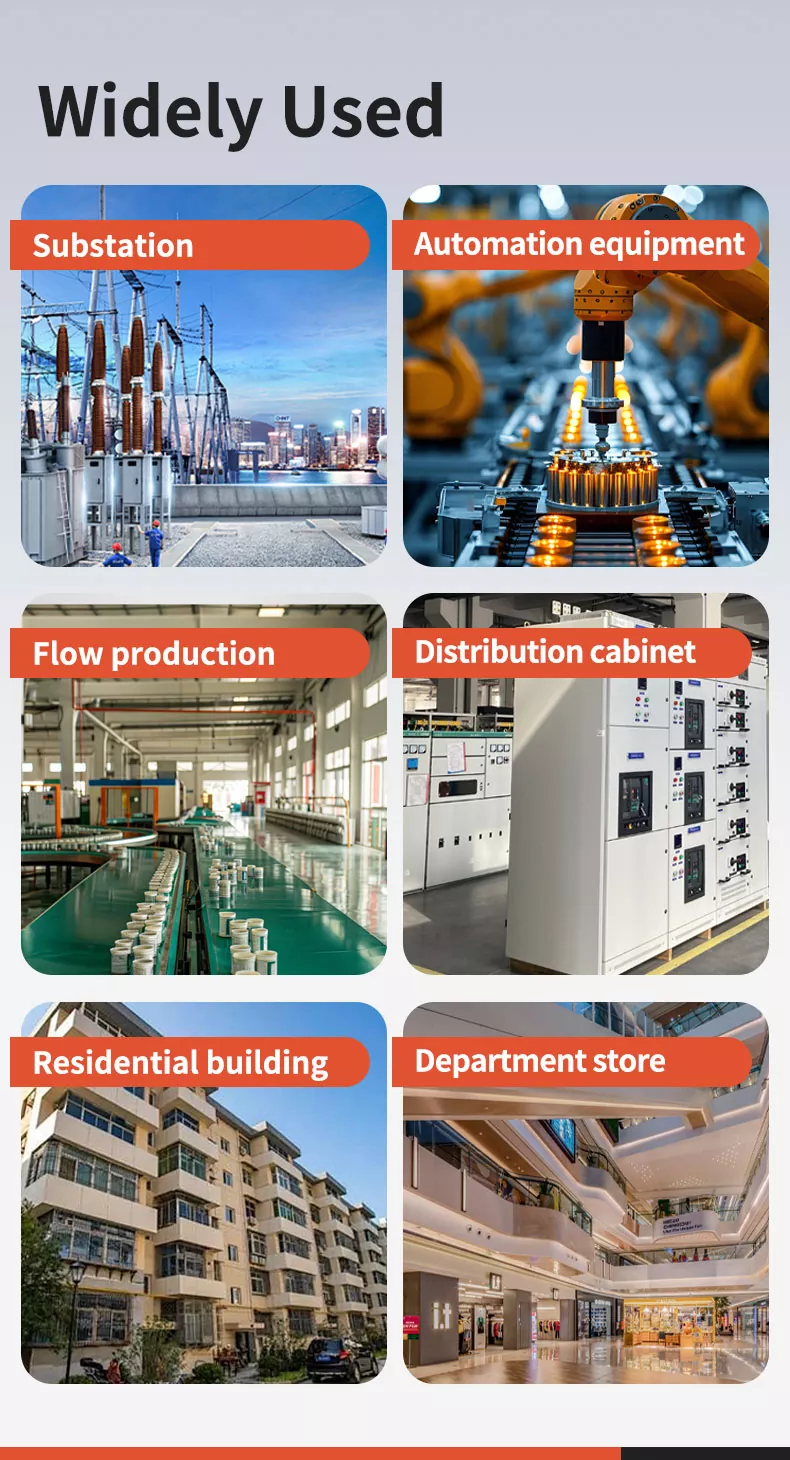

널리 사용됨

당사의 3상 LED 디지털 전압계는 다음 분야에서 널리 사용됩니다.

• 변전소: 전력 모니터링 및 전압 측정

• 자동화 장비: 산업 공정 제어 및 전압 모니터링

• FLOW PRODUCTION: 공장 에너지 소비 모니터링 및 통계

• 배전 캐비닛: 배전 시스템 전압 측정 및 보호

• 주거용 건물: 스마트 에너지 계량 및 가정용 전력 관리

• 백화점: 상업용 건물 에너지 소비 통계 및 분석

FAQ

1. 이 제품의 주요 기능은 무엇입니까?

주로 프로그래밍 가능한 측정, LED 디스플레이 및 디지털 통신 기능을 사용하여 AC 전원 시스템의 3상 전압을 측정하고 모니터링하는 데 사용됩니다.

2.정확도 수준은 무엇입니까?

산업 측정 표준을 충족하는 0.5레벨 고정밀도를 채택하여 정확한 전압 데이터 수집을 보장합니다.

3. 어떤 사이즈를 이용할 수 있나요?

다양한 설치 요구 사항을 충족하기 위해 72mm×72mm, 80mm×80mm, 96mm×96mm의 세 가지 일반적인 크기를 제공합니다.

4. 설치 방법은 무엇입니까?

간단하고 견고한 패널 장착 스냅을 채택하여 다양한 배전 캐비닛 및 전기 장비에 적합합니다.

5.디지털 커뮤니케이션을 지원하나요?

예. 지능형 전력 관리 시스템에 적합한 데이터 업로드 및 원격 모니터링을 실현할 수 있는 디지털 통신 기능을 지원합니다.

6.작동 온도 범위는 어떻게 되나요?

표준 작동 온도는 20~70°C이며, 고급 모델은 최대 75°C까지 견딜 수 있어 다양한 산업 환경에 적합합니다.

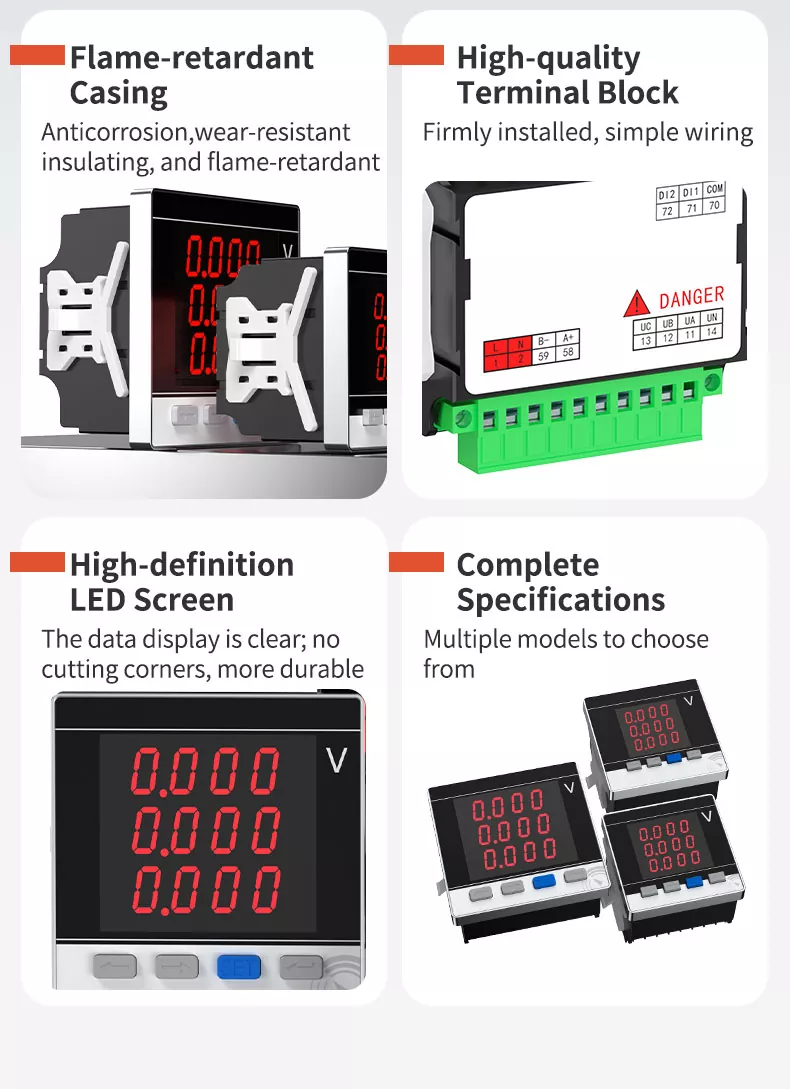

4가지 핵심 판매 포인트

• 난연성 케이스: 부식 방지, 내마모성, 절연 및 난연성이 있어 장기간 안전한 사용을 보장합니다.

• 고품질 터미널 블록: 단단히 설치되고 배선이 간단하며 접촉이 더 밀접하고 내마모성이 높습니다.

• 고화질 LED 스크린: 선명한 데이터 표시, 잘리는 모서리 없음, 내구성이 뛰어나고 읽기 쉽습니다.

• 전체 사양: 다양한 설치 시나리오에 적합한 다양한 모델(72/80/96mm) 중에서 선택할 수 있습니다.

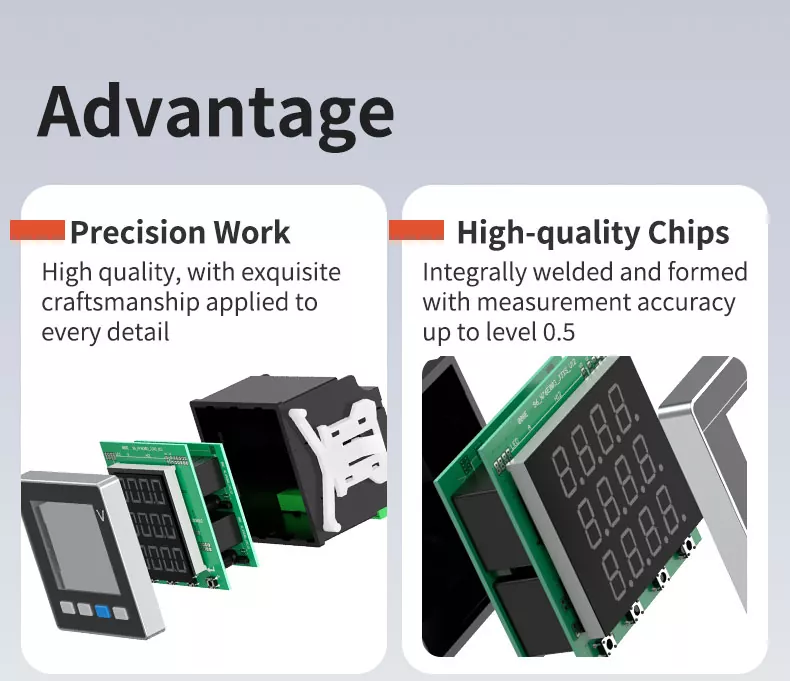

장점 요약

• 정밀 작업: 모든 세부 사항에 절묘한 장인 정신이 적용되어 고품질입니다.

• 고품질 칩: 최대 레벨 0.5의 측정 정확도로 일체형으로 용접 및 성형되었습니다.
