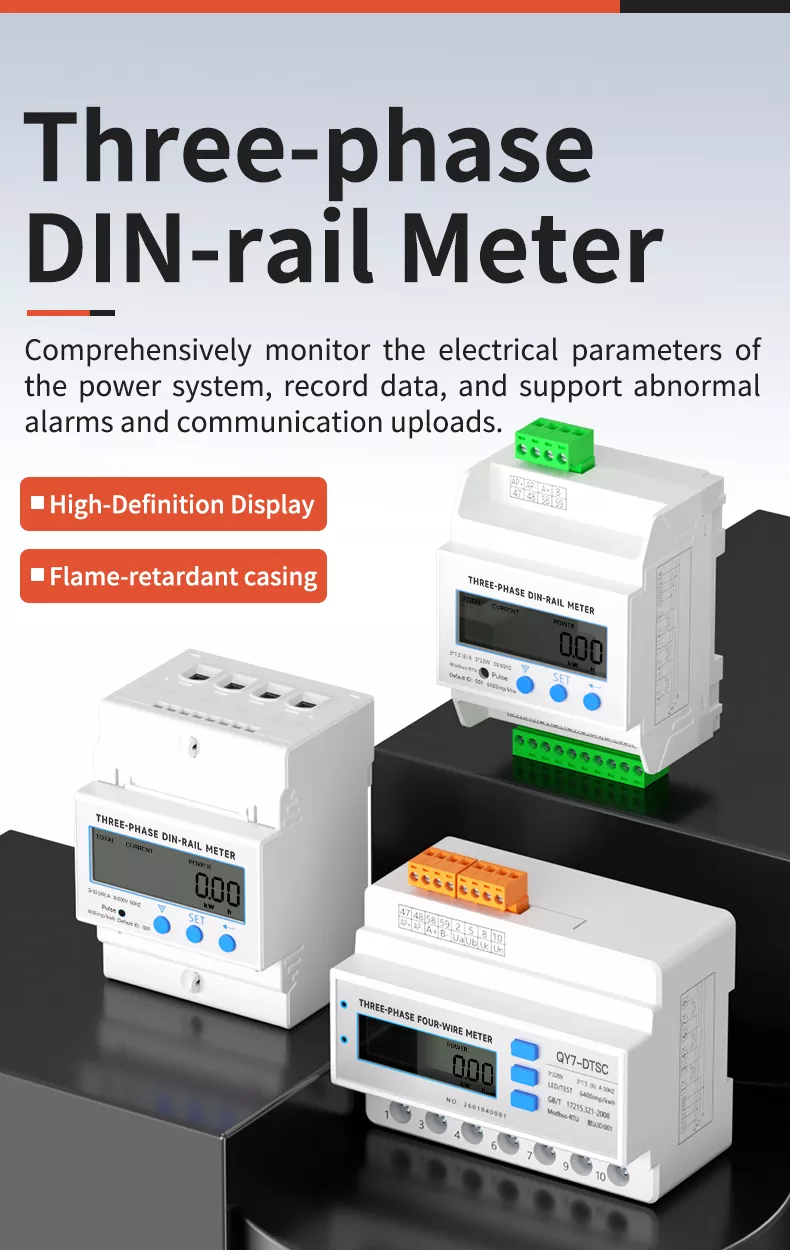

삼상 4p DIN 레일 변압기 다기능 미터

당사의 3상 4P DIN 레일 변압기 다기능 미터는 전력 시스템 전기 매개변수를 포괄적으로 모니터링하도록 설계된 고정밀 지능형 에너지 미터입니다. 실시간 데이터 기록, 이상 경보 알림, Modbus RTU 통신 업로드를 지원합니다. 집적 회로와 SMT 칩 기술을 채택하여 0.5 레벨 정확도로 정확한 측정을 보장합니다. 난연성 ABS 케이스는 산 및 알칼리에 강하고 내유성이 있으며 오래 지속됩니다. 산업 자동화, 배전, 에너지 관리 및 기타 시나리오에 널리 사용되며 안전하고 효율적인 전력 작동을 위한 안정적인 데이터 지원을 제공합니다.

회사소개

산업 자동화 제어를 위한 포괄적인 서비스를 제공하기 위해 최선을 다하고 있습니다. 정밀성, 신뢰성, 에너지 절약형, 친환경 지능형 배전 제품으로 전력 시스템의 모든 측면의 요구를 충족시킵니다. 우리는 R&D부터 생산까지 엄격한 품질 관리를 고수하여 각 제품이 국제 표준을 충족하도록 보장하며 전기 측정 장비 산업의 글로벌 고객에게 신뢰할 수 있는 파트너가 되기 위해 노력하고 있습니다.

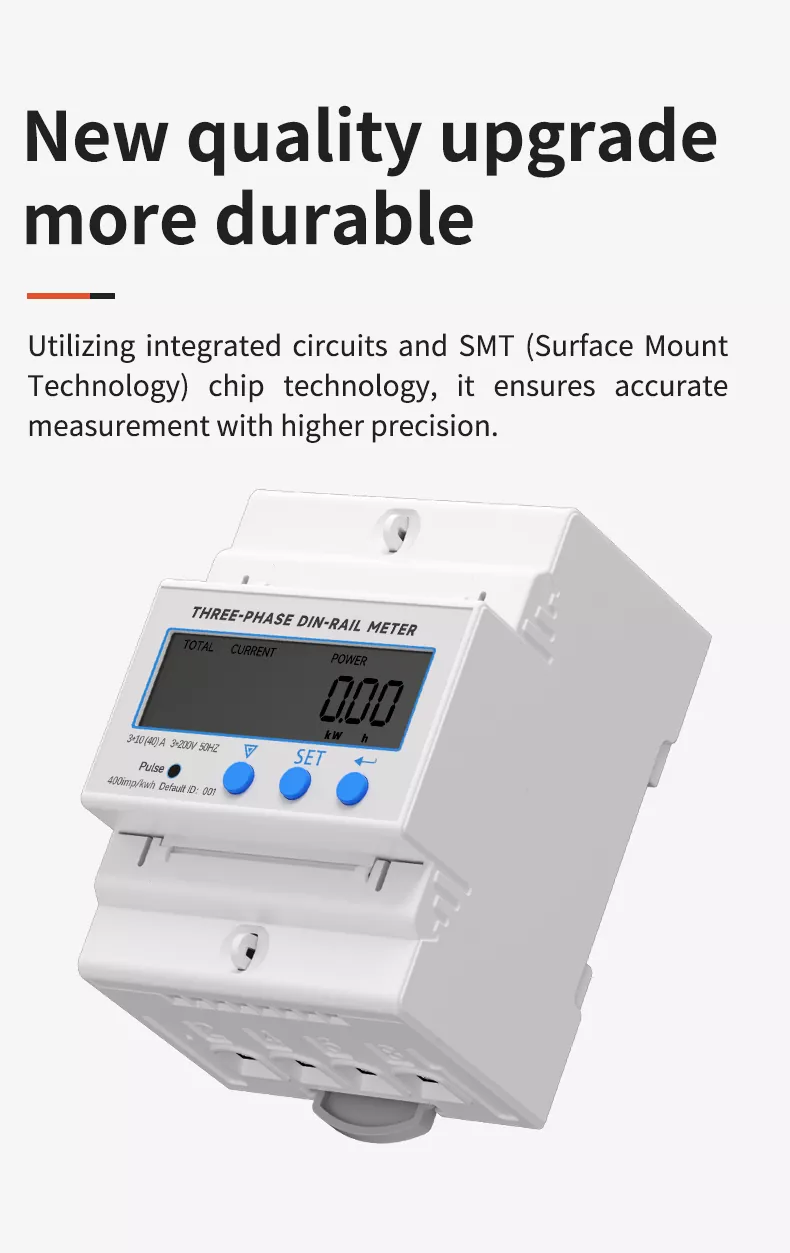

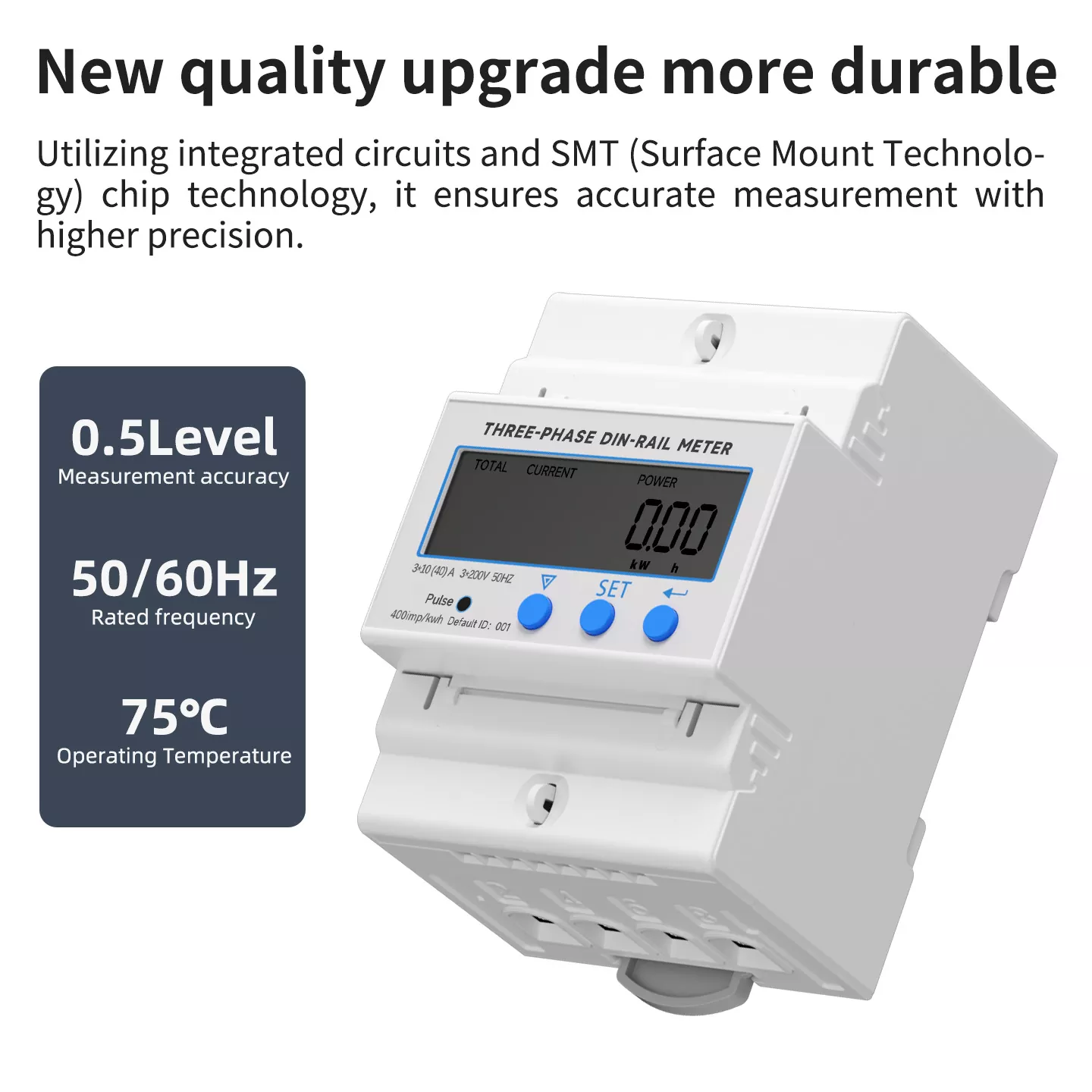

새로운 품질 업그레이드 및 더욱 뛰어난 내구성

당사의 3상 DIN 레일 미터는 완전한 품질 업그레이드를 거쳤습니다. 우리는 더 높은 측정 정밀도와 안정성을 보장하기 위해 집적 회로와 SMT 칩 기술을 활용합니다. 쉘은 내산성 및 내알칼리성, 내유성, 노화 방지 및 충격 방지 기능을 갖춘 고강도 난연성 ABS 소재로 만들어졌습니다. 각 제품은 공장에서 출고되기 전에 엄격한 노화 테스트, 정확도 교정 및 내전압 테스트를 거칩니다. 더 강력한 안전 성능과 더 긴 서비스 수명으로 열악한 산업 환경에서도 오랫동안 안정적으로 작동할 수 있습니다.

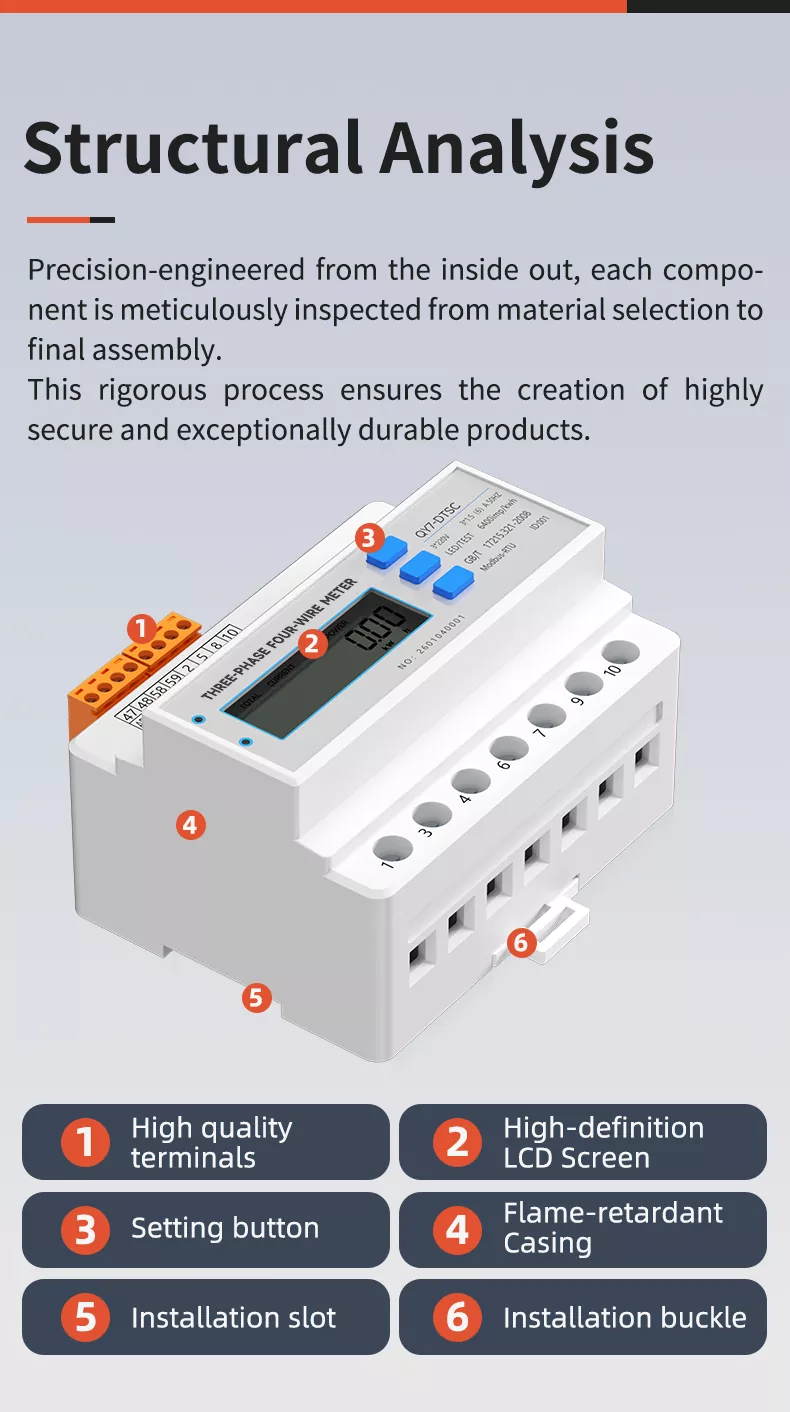

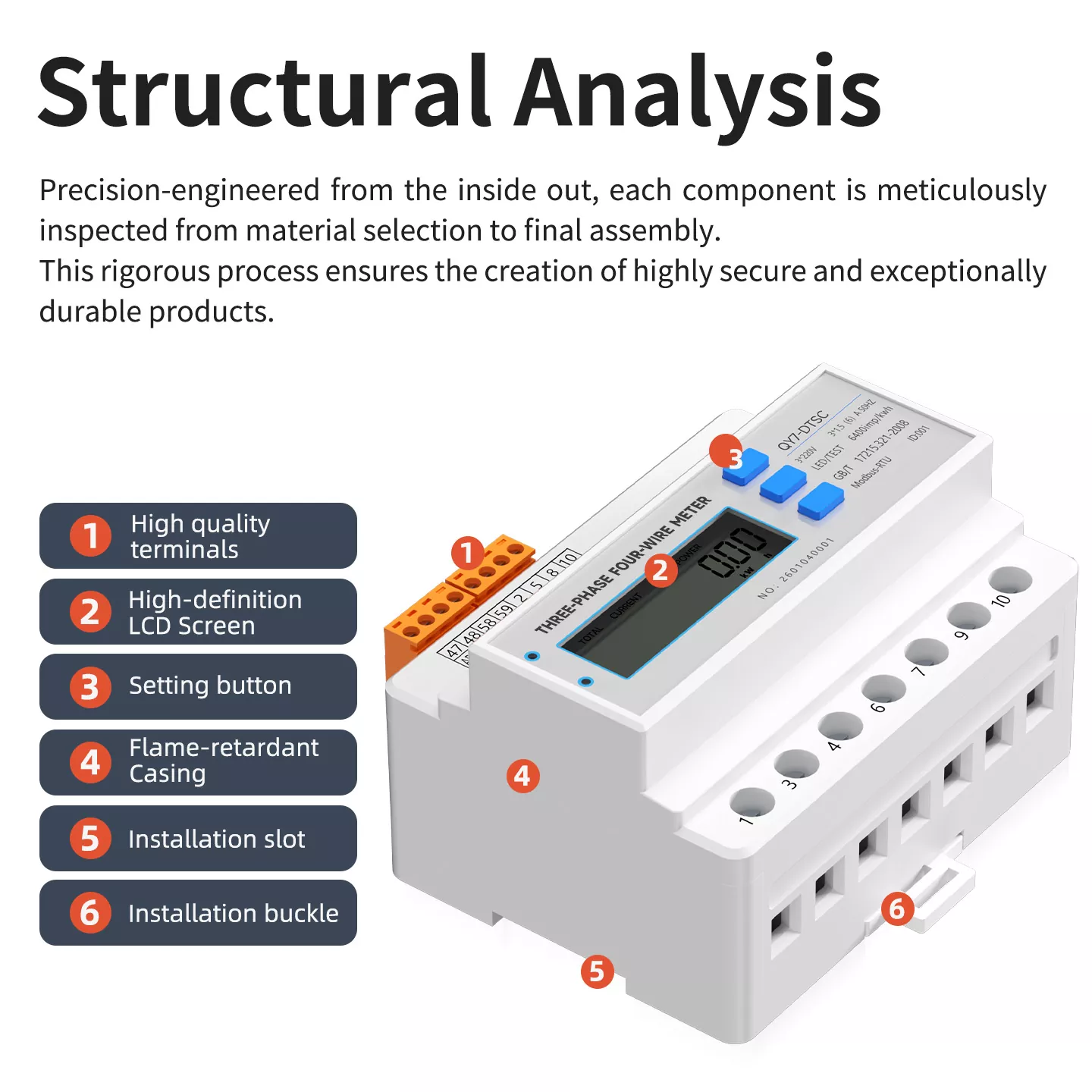

구조분석

측정기는 6가지 핵심 구성 요소를 포함하여 컴팩트하고 과학적인 구조를 채택합니다.

1. 고품질 단자: 전도성이 높은 구리로 제작되어 강력한 과부하 저항으로 빠른 출력과 낮은 손실을 보장합니다.

2. 고화질 LCD 화면: 178° 전체 시야각, 큰 문자 표시, 판독 사각지대 없음, 선명한 데이터 표시.

3. 설정 버튼: 민감하고 반응성이 뛰어나며 작동이 쉽고 매개변수 설정 및 데이터 쿼리를 지원합니다.

4. 난연 케이싱: 고강도 엔지니어링 플라스틱, 노화 방지, 부식 방지, 안정적인 안전 보호 제공.

5. 설치 슬롯: 표준 DIN35mm 레일 디자인으로 다양한 배포 캐비닛과 호환되며 빠른 설치가 쉽습니다.

6. 설치 버클: 견고하고 안정적이므로 미터가 가이드 레일에 단단히 고정되어 진동에도 쉽게 풀리지 않습니다.

고정밀 측정 및 안정적인 성능

우리의 미터는 전압, 전류, 전력, 에너지 및 기타 전기 매개 변수를 정확하게 측정할 수 있는 0.5 레벨 측정 정확도를 갖춘 고급 집적 회로 및 SMT 칩 기술을 채택합니다. 높은 투자율의 코어와 정밀한 권선 기술은 낮은 전력 손실과 강력한 간섭 방지 능력을 보장합니다. 복잡한 전자기 환경에서도 안정적인 데이터 출력을 유지할 수 있어 산업 등급 측정 및 계량 요구 사항을 완벽하게 충족합니다. 쉘은 견고하고 충격에 강하며 표면 처리가 섬세하고 매끄럽고 버가 없어 아름답고 우아한 외관을 선사합니다.

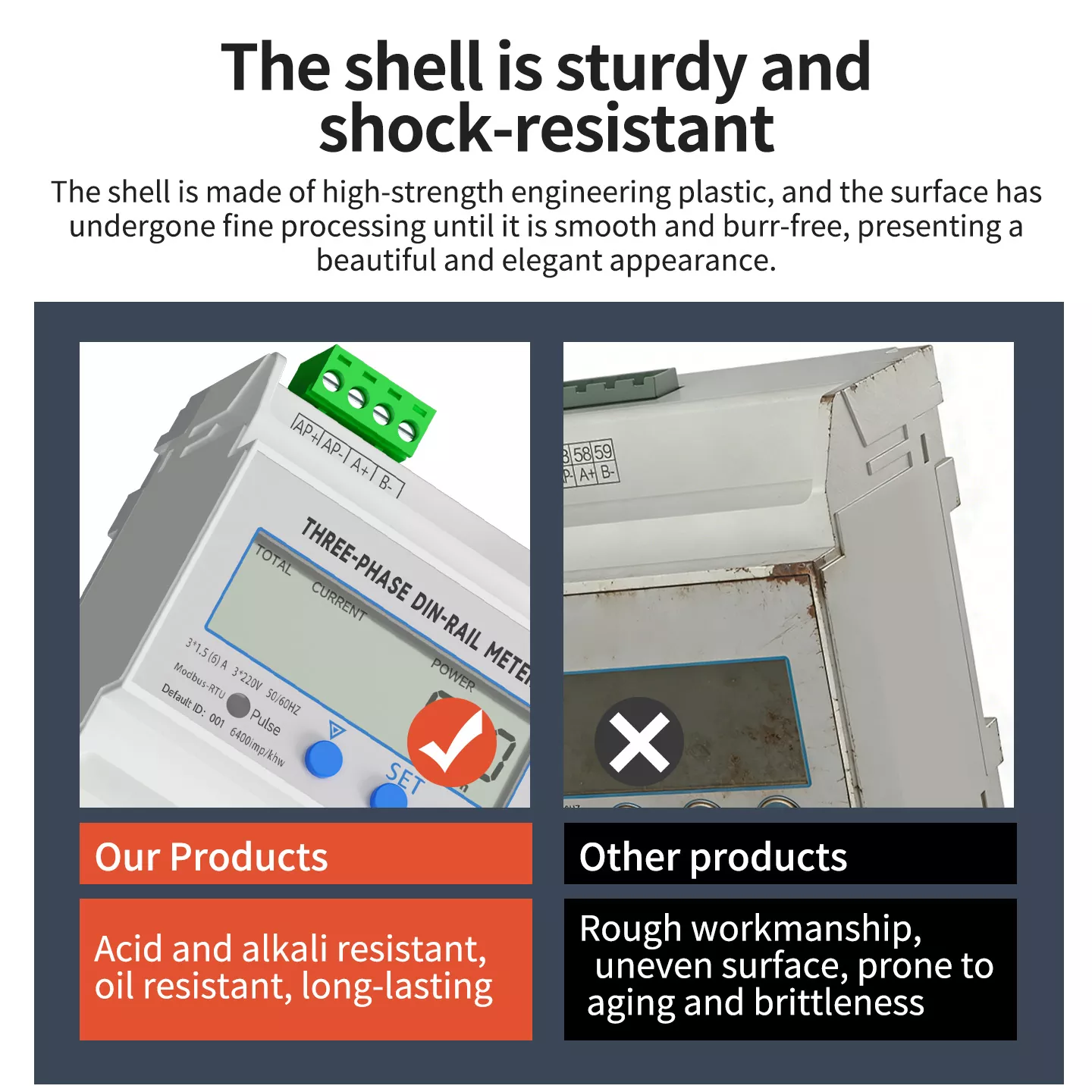

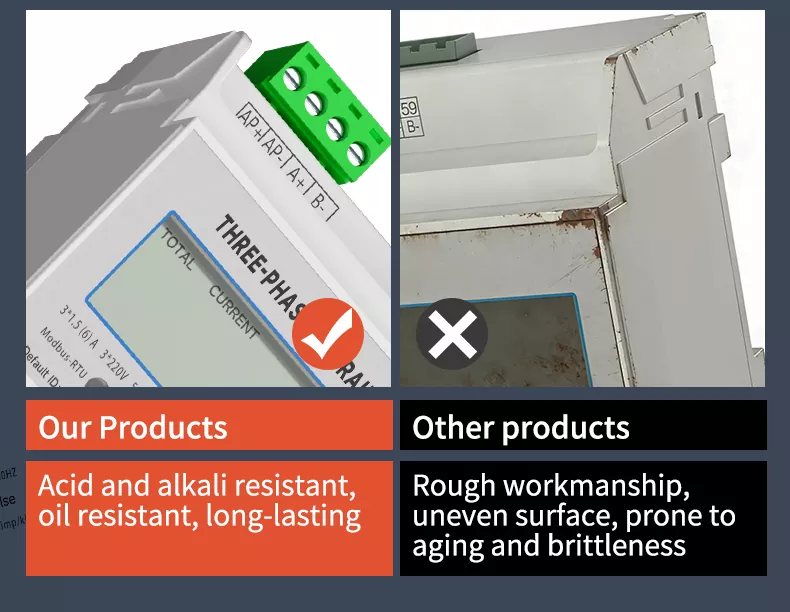

우리 제품과 비교. 기타 제품

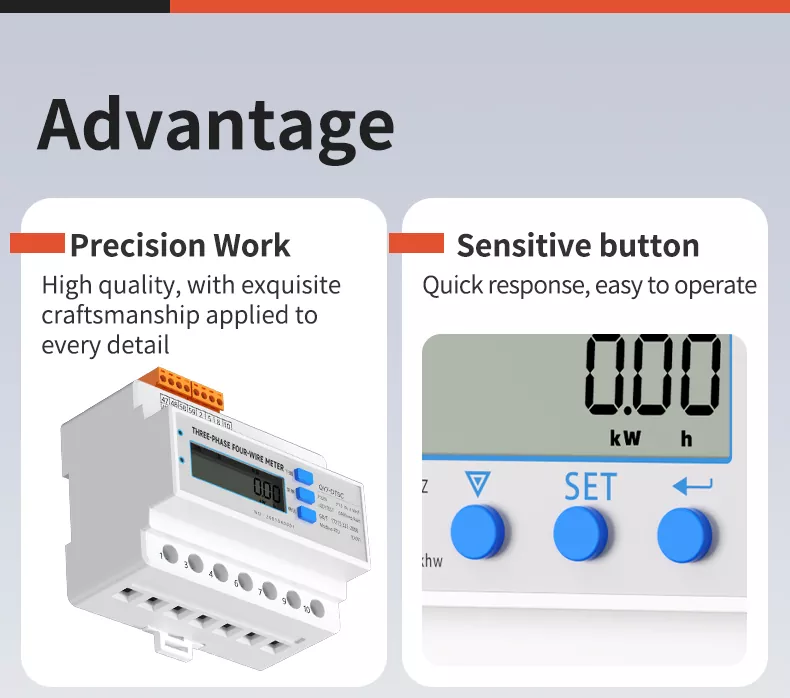

핵심 이점

높은 정밀도: 0.5 레벨 측정 정확도로 정확한 에너지 측정 및 데이터 모니터링을 보장합니다.

난연성 케이스: 고강도 ABS 소재로 단락 및 과부하로 인한 화재를 효과적으로 방지합니다.

쉬운 설치: DIN35mm 표준 레일 장착, 간단한 "상단 입력, 하단 출력" 배선, 빠른 배포.

강력한 호환성: 직접 및 변압기 연결을 모두 지원하며 3상 3선 및 4선 시스템과 호환됩니다.

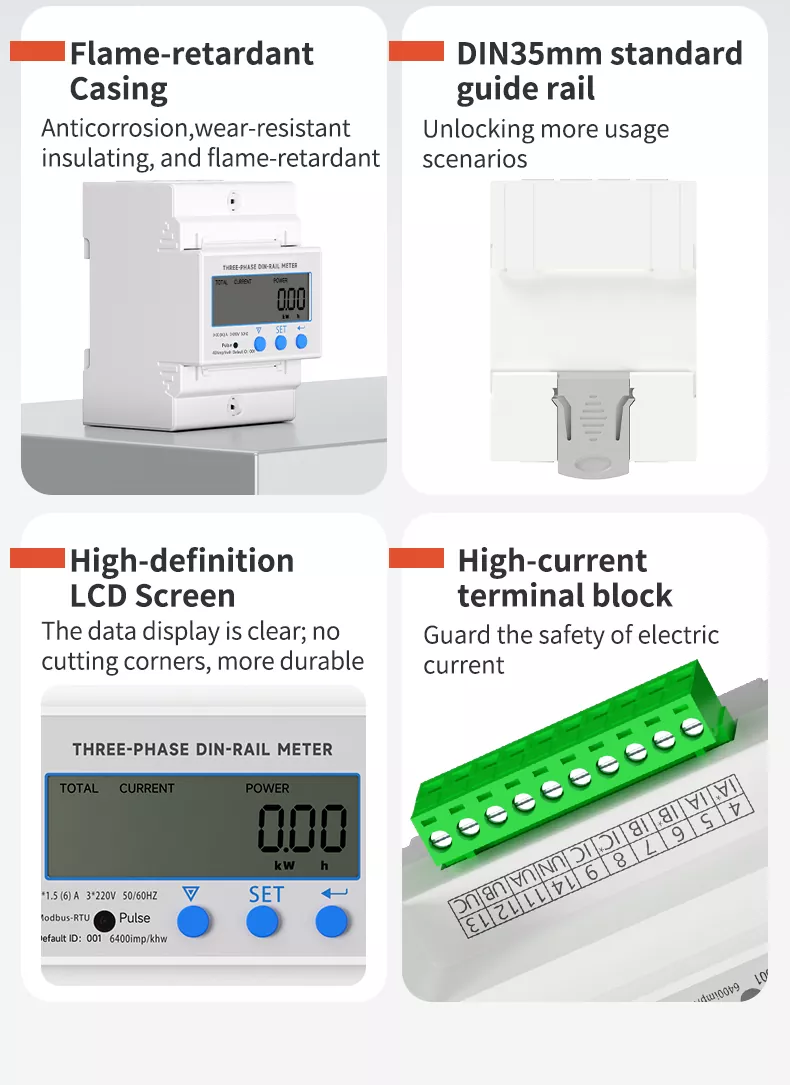

4가지 핵심 판매 포인트

• 난연성 케이스: 부식 방지, 내마모성, 절연 및 난연성이 있어 장기간 안전한 사용을 보장합니다.

• DIN35MM 표준 가이드 레일: 다양한 배전 캐비닛 및 전기 장비와 호환되는 더 많은 사용 시나리오를 잠금 해제합니다.

• 고화질 LCD 화면: 178° 전체 시야각, 선명한 데이터 표시, 판독 시 사각지대 없음.

• 고전류 단자대: 고전도 구리로 제작되어 전류의 안전성을 보호하며 손실이 적고 출력이 빠릅니다.

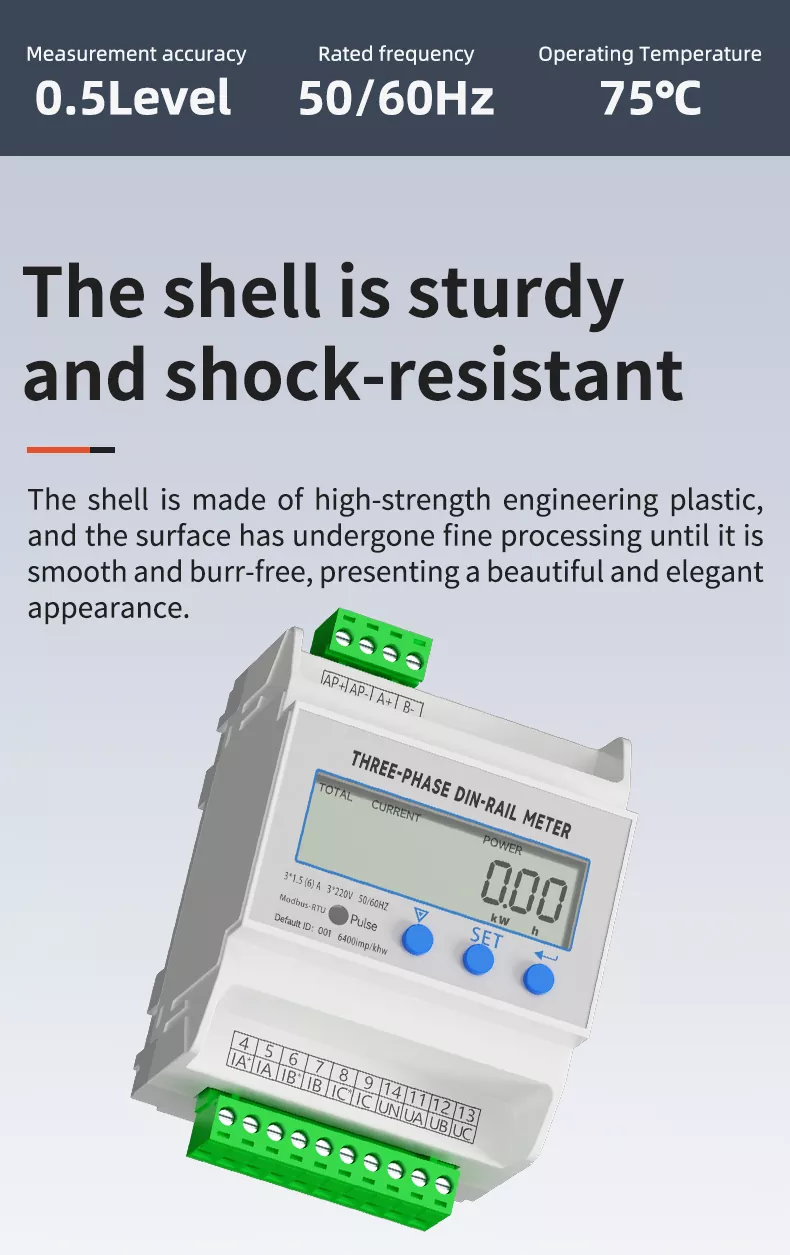

쉘은 견고하고 충격에 강합니다.

쉘은 고강도 엔지니어링 플라스틱으로 제작되었으며 표면은 매끄럽고 버가 없어질 때까지 정밀 가공되어 아름답고 우아한 외관을 선사합니다. 내충격성과 내압축성이 우수하고 일상적인 충돌과 기계적 진동에 견딜 수 있으며 변형이나 손상이 없습니다. 이 소재는 부식 방지 및 노화 방지 기능을 갖추고 있어 다양한 복잡한 산업 환경에서 장기간 안정적으로 사용하기에 적합하며 작동 온도 범위는 20~70°C(향상된 모델은 최대 75°C)입니다.

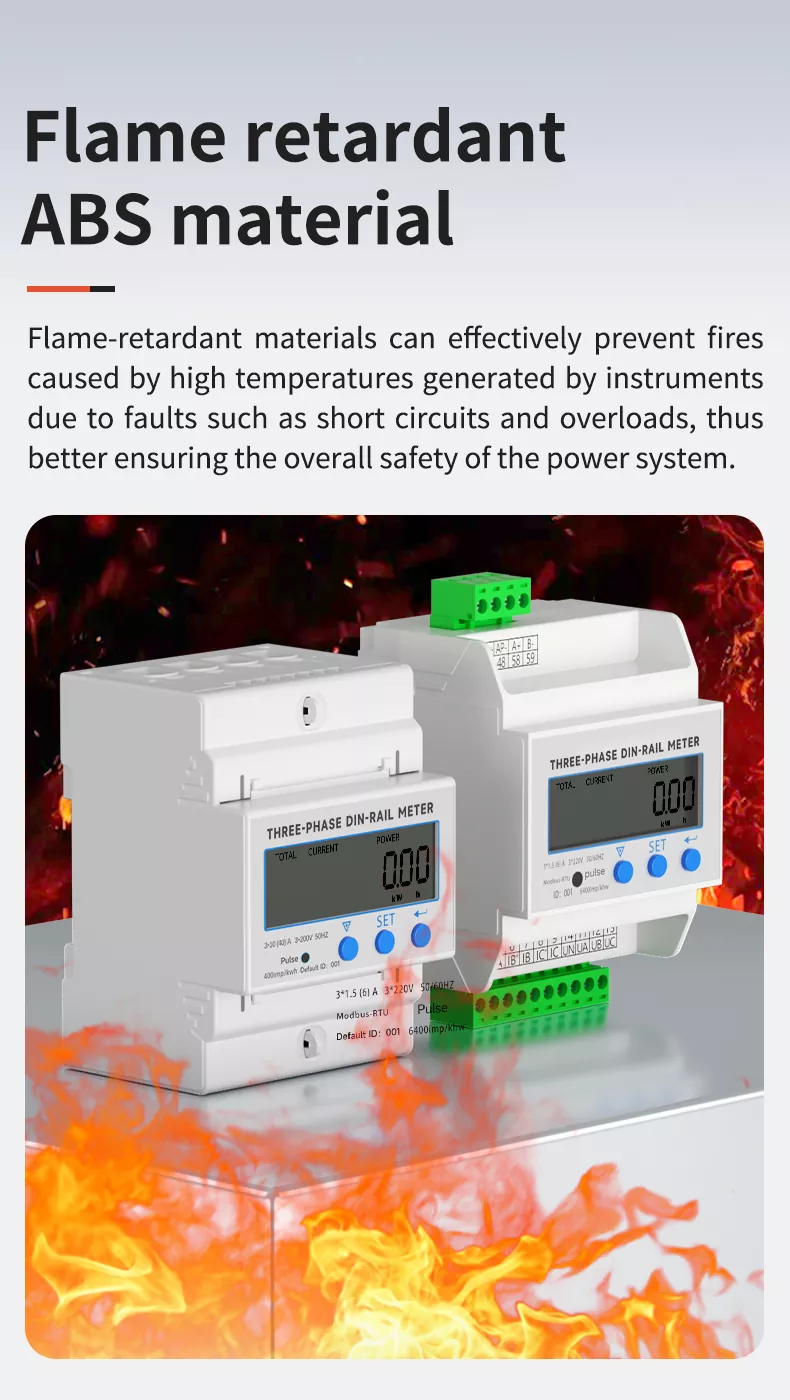

난연 ABS 소재

쉘은 난연성 및 절연 특성이 뛰어난 고성능 난연성 ABS 엔지니어링 플라스틱을 채택합니다. 연소를 효과적으로 억제하고 단락, 과부하 등의 결함으로 인해 기기에서 발생하는 고온으로 인한 화재를 방지하여 전력 시스템의 전반적인 안전을 더 잘 보장할 수 있습니다. 이 소재는 또한 내산성 및 내알칼리성, 내유성, 노화 방지 기능을 갖추고 있으며 수명이 깁니다.

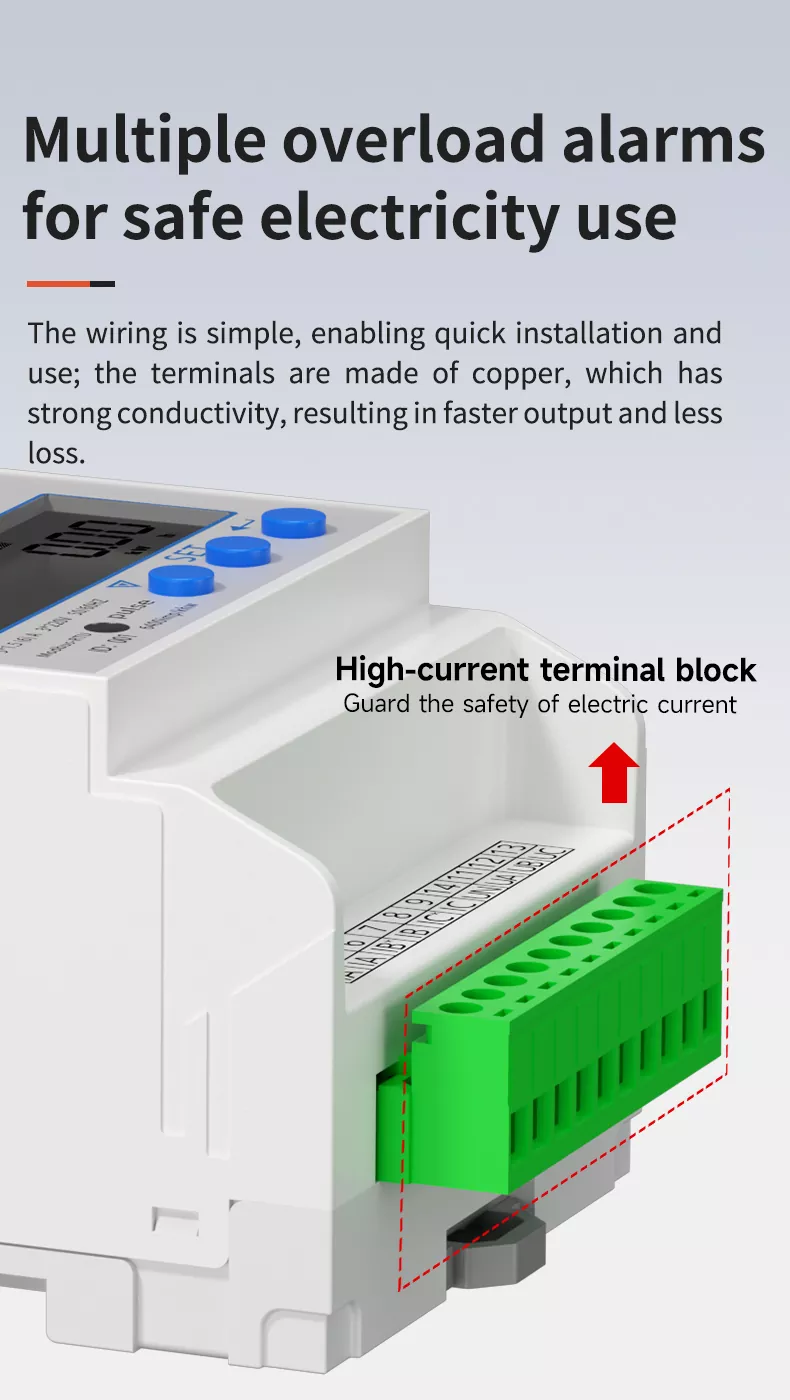

안전한 전기 사용을 위한 다중 과부하 경보

배선이 간단하여 빠른 설치와 사용이 가능합니다. 단자는 구리로 만들어져 전도성이 강하여 출력이 더 빠르고 손실이 적습니다. 미터기에는 전류 또는 전력이 설정된 임계값을 초과할 때 경보를 발동할 수 있는 다중 과부하 경보 기능이 장착되어 있어 사용자에게 과부하로 인한 장비 손상 및 안전 사고를 방지하기 위한 조치를 취하도록 상기시켜 전기 사용의 안전을 효과적으로 보호합니다.

설치가 쉽고 배선이 안전함

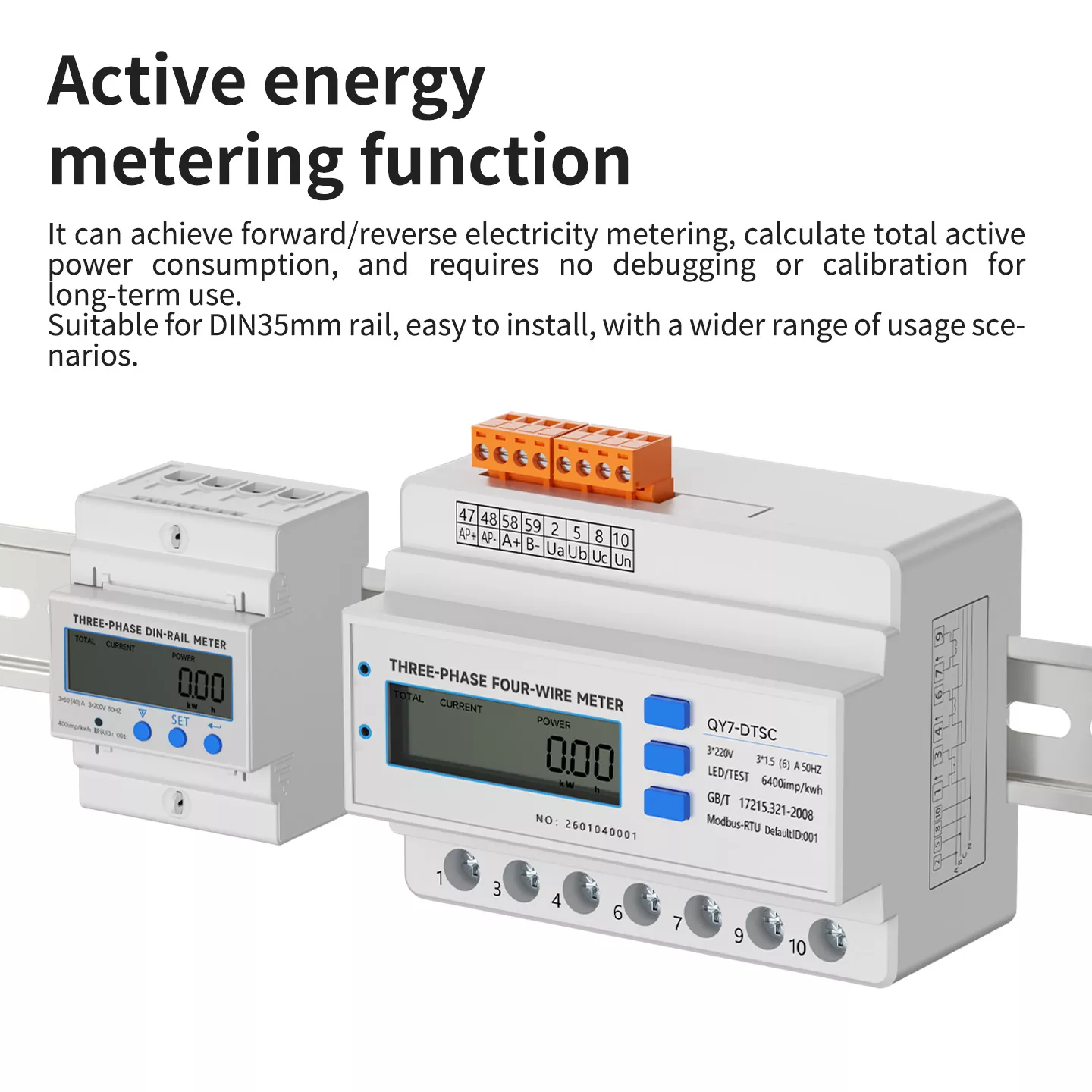

이 미터는 DIN35mm 표준 가이드 레일에 적합하며 설치 및 분해가 쉽고 복잡한 도구가 필요하지 않습니다. "상단 입력, 하단 출력" 배선 방법은 명확하고 직관적이며 명확한 단자 표시가 있어 잘못된 배선을 효과적으로 방지할 수 있습니다. 고전류 구리 단자는 견고하고 안정적이며 장기간의 진동에도 쉽게 풀리지 않아 안전하고 안정적인 작동을 보장합니다. 정방향/역방향 전기 계량을 달성하고 총 유효 전력 소비를 계산하며 장기간 사용 시 디버깅이나 교정이 필요하지 않습니다.

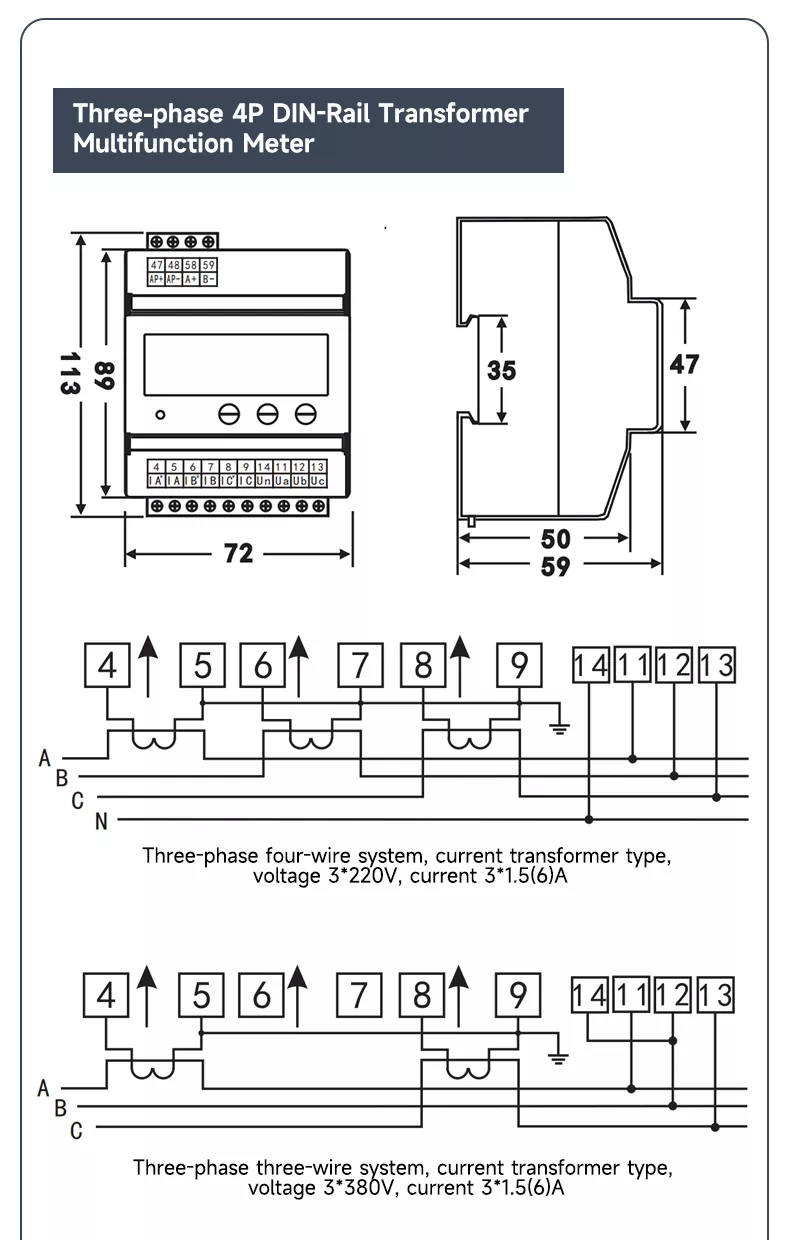

제품 크기(4P 모델별)

• 전체 크기: 72mm(W) × 89mm(H) × 59mm(D)

• 장착 치수: DIN35mm 표준 가이드 레일과 호환 가능

• 단자 레이아웃: 전류/전압 입력 및 통신용 단자 13개

• 대체 4P 직접형 크기: 72mm(W) × 66mm(H) × 65mm(D)

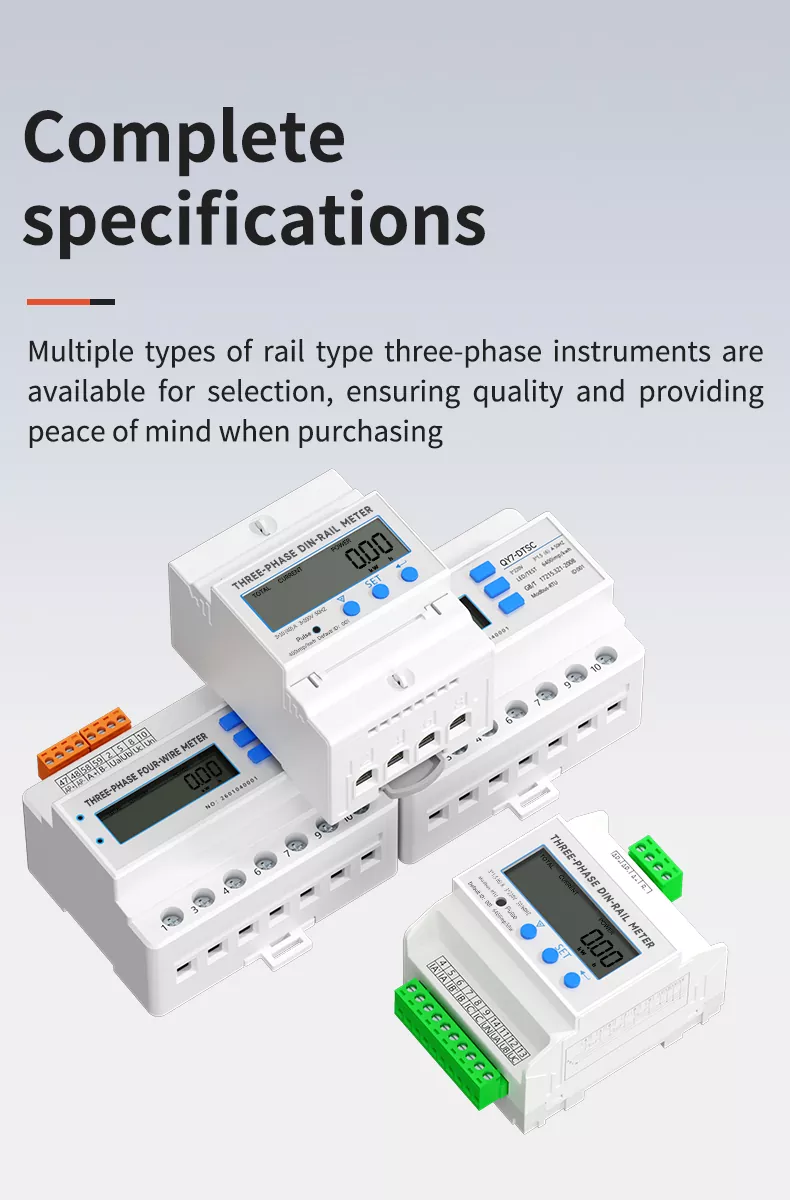

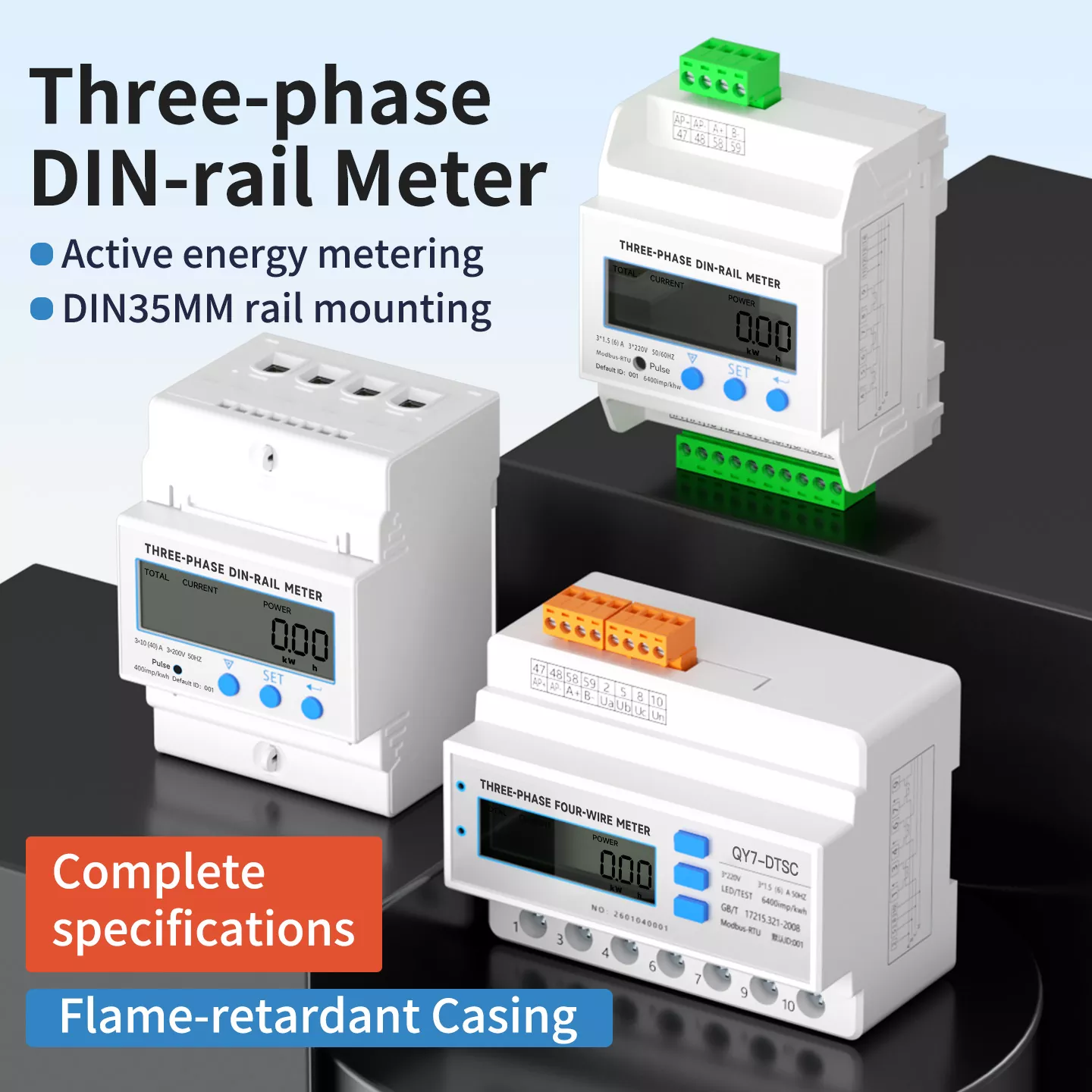

완전한 사양

당사는 다양한 작업 조건의 요구 사항을 충족하기 위해 직접형, 변압기형, 4P 및 기타 사양을 포함하여 다양한 3상 DIN 레일 미터 모델을 제공합니다. 이 제품은 3상 3선 및 4선 시스템과 호환되는 다중 전압 및 전류 사양을 지원하며 전력 모니터링, 에너지 계량, 산업 자동화 및 기타 시나리오에서 널리 사용될 수 있습니다. 완전한 모델, 신뢰할 수 있는 품질, 구매 시 마음의 평화를 제공합니다.

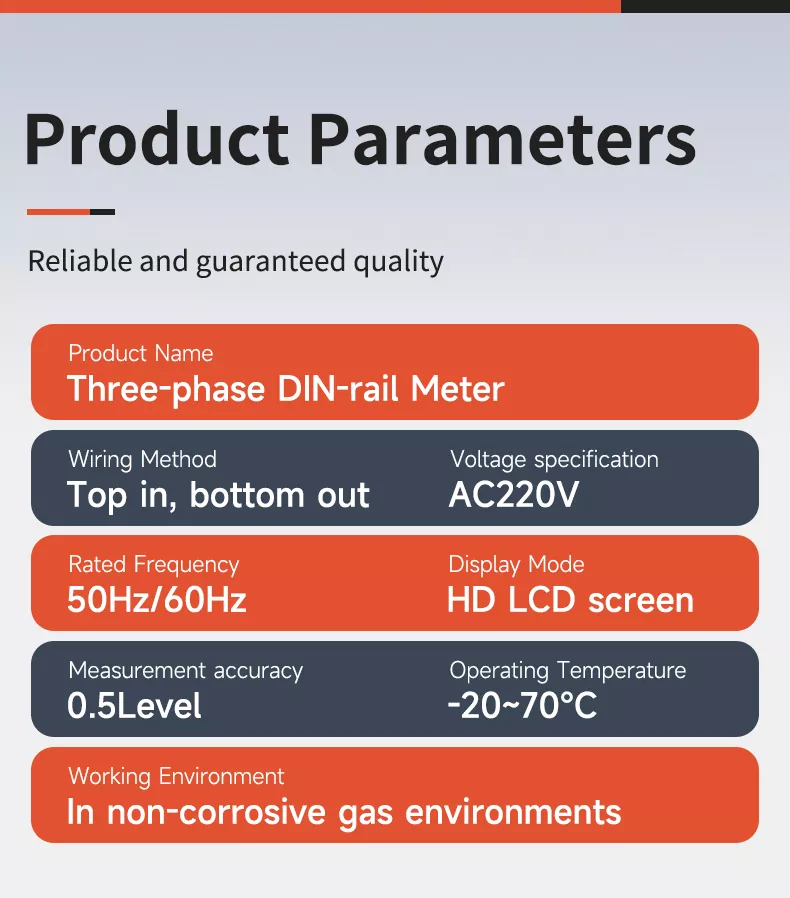

제품 매개변수

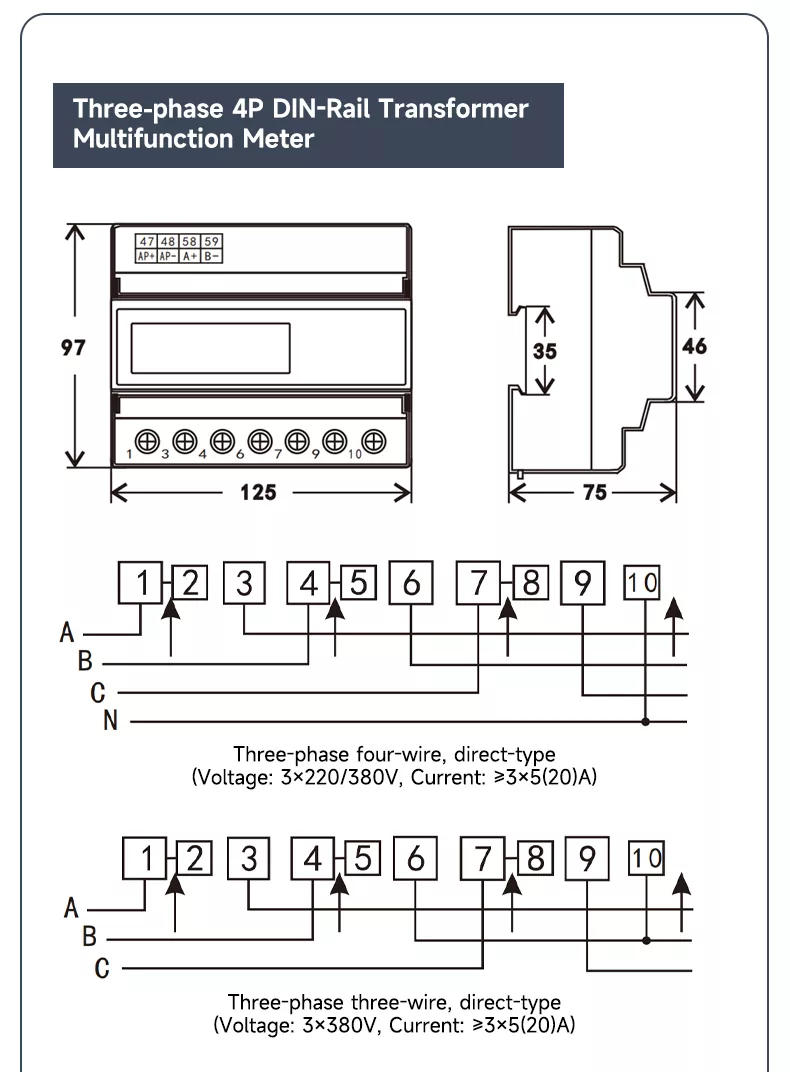

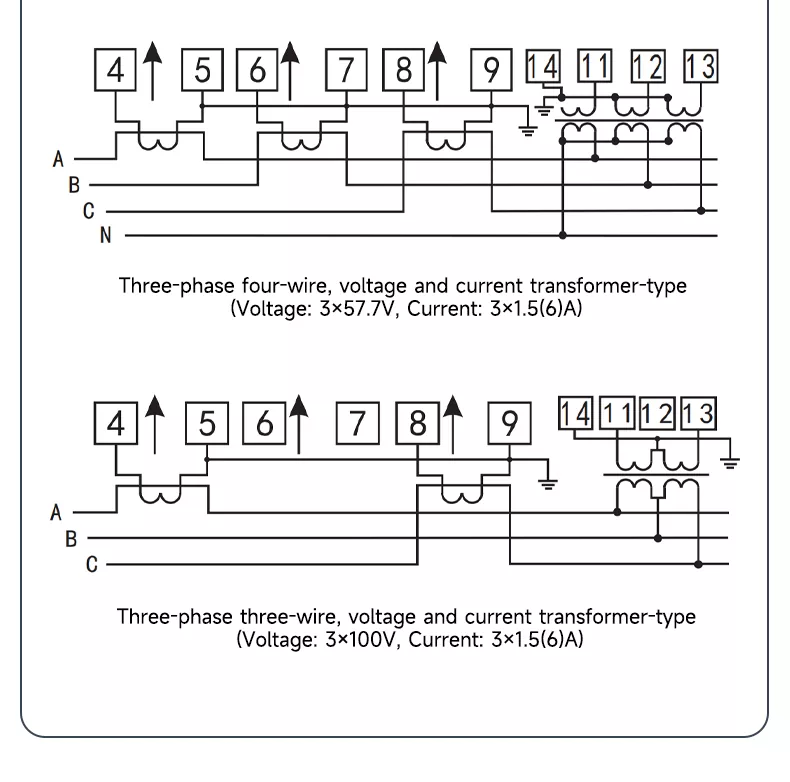

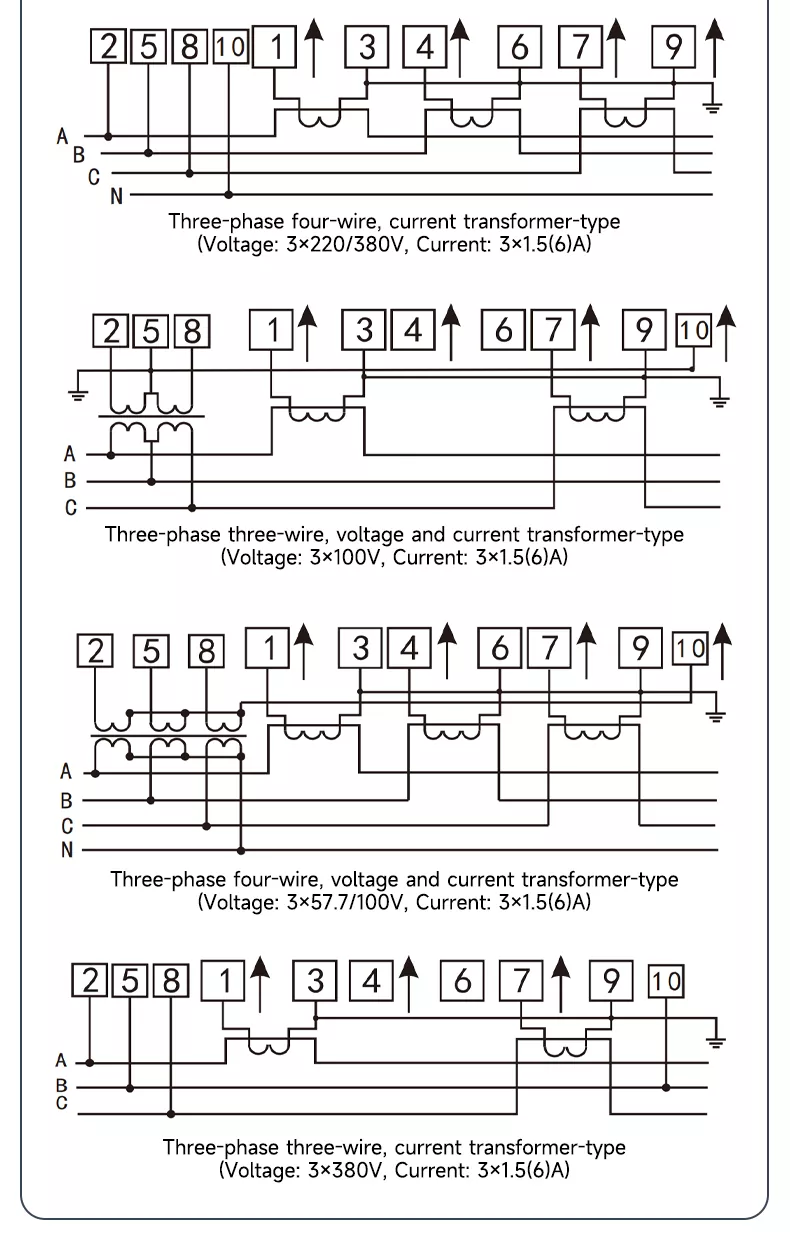

배선도(4P 모델별)

변압기 유형 배선

3상 4선식 시스템: 전압 3×220V, 전류 3×1.5(6)A

3상 3선 시스템: 전압 3×380V, 전류 3×1.5(6)A

3상 4선(전압 및 변류기): 전압 3×57.7V, 전류 3×1.5(6)A

3상 3선(전압 및 변류기): 전압 3×100V, 전류 3×1.5(6)A

직결형 배선(참고용)

• 3상 4선 직결형: 전압 3×220/380V, 전류 ≥3×5(20)A

• 3상 3선 직결형: 전압 3×380V, 전류 ≥3×5(20)A

명확한 단자 표시와 표준화된 배선으로 설치가 더욱 안전하고 효율적입니다.

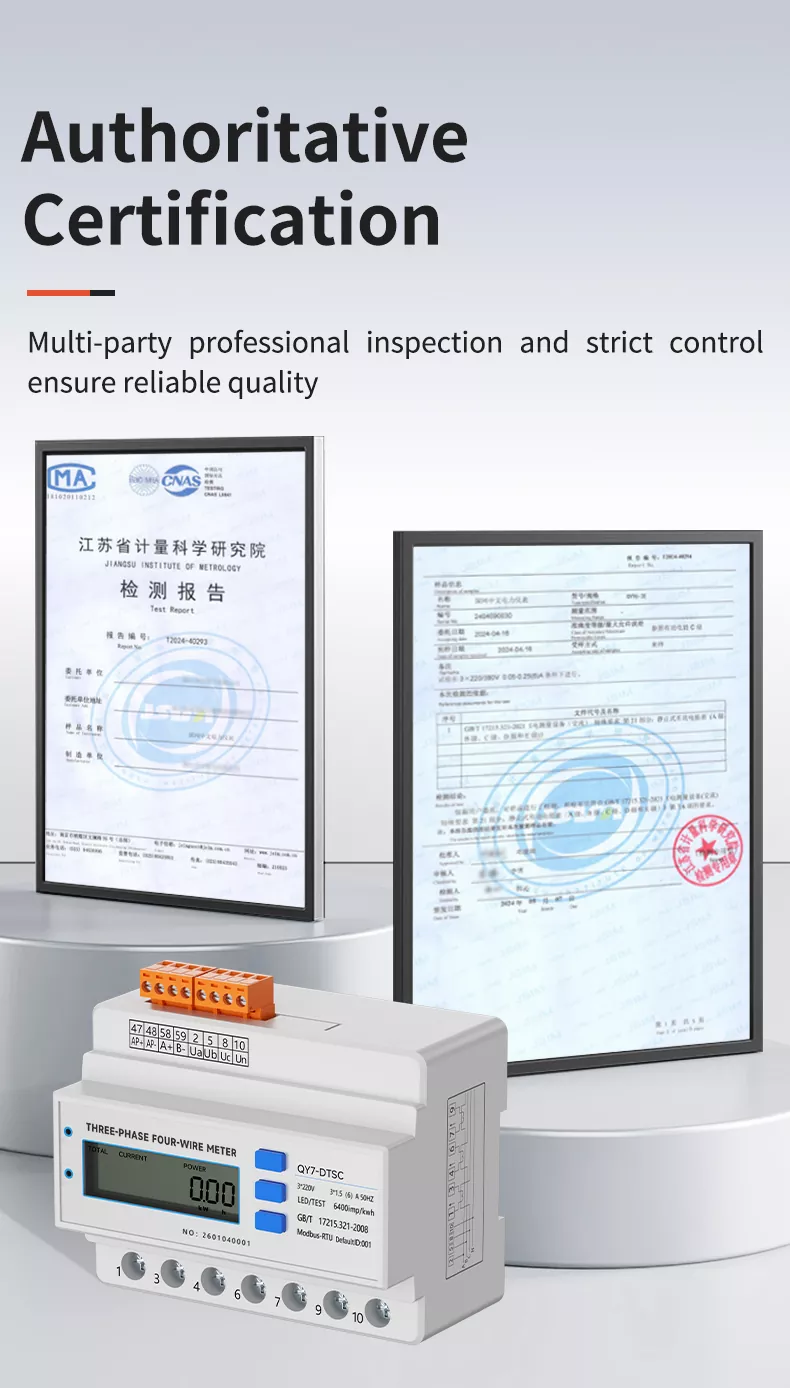

권위 있는 인증

당사의 3상 DIN 레일 미터는 국내 및 국제 산업 표준에 따라 전문 실험실 테스트 및 인증을 통과했습니다. 전체 생산 공정에서는 정확도 교정, 내전압 테스트, 노화 테스트 및 기타 링크를 포함한 엄격한 품질 관리를 구현하여 각 제품의 정확성, 안전성 및 안정성을 보장합니다. 권위 있는 인증은 글로벌 고객의 대량 조달 및 장기적인 협력을 강력하게 보장합니다.

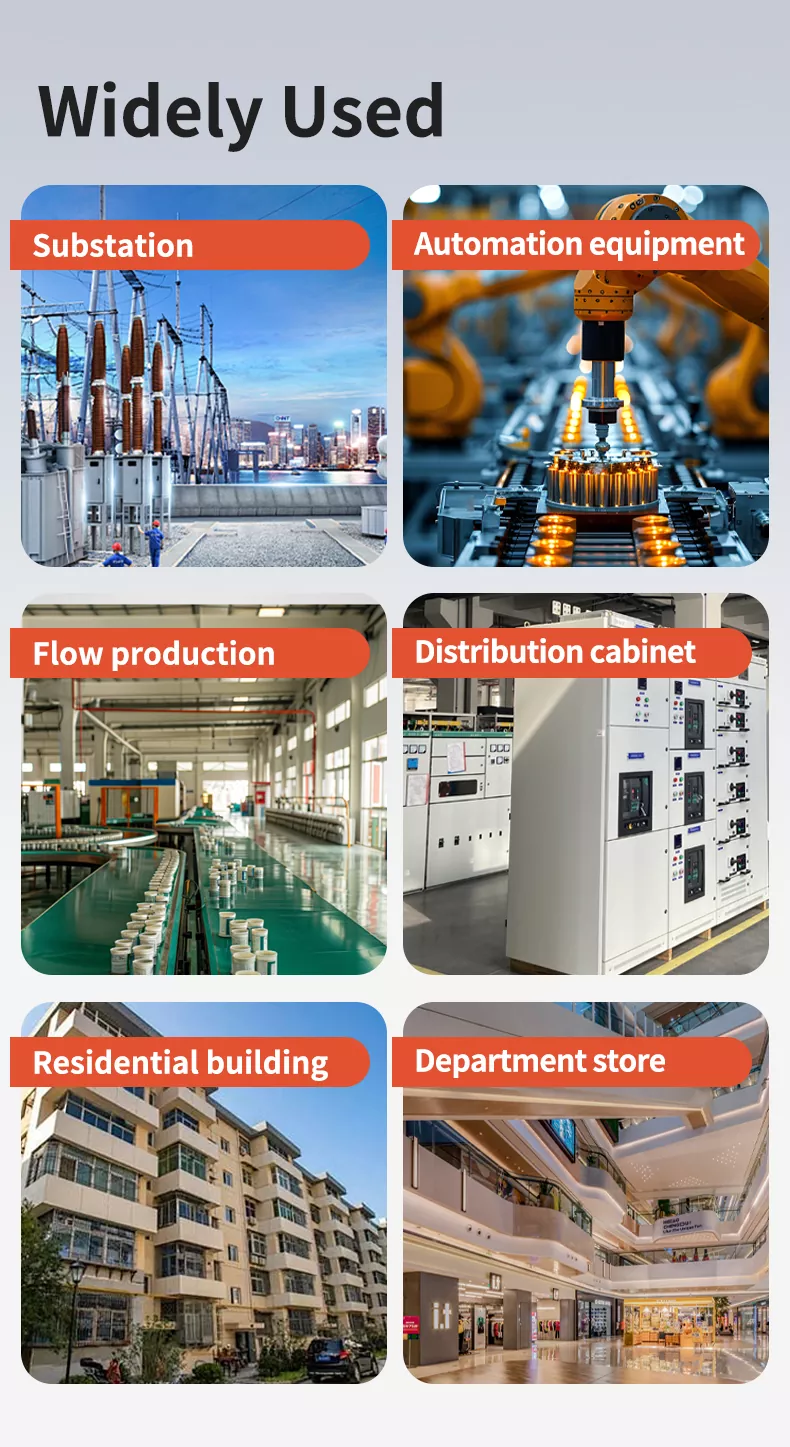

널리 사용됨

당사의 3상 4P DIN 레일 미터는 다음 분야에서 널리 사용됩니다.

• 변전소: 전력 모니터링 및 에너지 관리

• 자동화 장비: 산업 공정 제어 및 전력 측정

• FLOW PRODUCTION: 공장 에너지 소비 모니터링 및 통계

• 배전 캐비닛: 배전 시스템 매개변수 모니터링 및 보호

• 주거용 건물: 스마트 에너지 계량 및 가정용 전력 관리

• 백화점: 상업용 건물 에너지 소비 통계 및 분석

자주 묻는 질문(6개 항목)

1. 이 제품의 주요 기능은 무엇입니까?

이는 산업 자동화, 배전 및 에너지 관리 시나리오에 적합한 3상 전력 시스템의 전기 매개변수(전압, 전류, 전력, 에너지 등), 에너지 계량, 비정상 경보 및 통신 업로드의 포괄적인 모니터링에 주로 사용됩니다.

2.정확도 수준은 무엇입니까?

산업 측정 및 법적 계량 표준을 충족하는 0.5레벨 고정밀도를 채택하여 정확한 데이터 수집 및 에너지 계량을 보장합니다.

3. 어떤 배선 방법을 지원하나요?

유연한 배선 옵션으로 3상 3선 및 4선 시스템과 호환되는 직접 연결(저전류용)과 변압기 연결(고전류/전압용)을 모두 지원합니다.

4.LCD 화면의 시야각은 어떻게 되나요?

화면은 178° 전체 시야각을 갖추고 있어 사각지대 없이 어떤 각도에서도 선명한 데이터 판독이 가능합니다.

5.통신 기능이 있나요?

예. 지능형 전력 관리 시스템에 적합한 데이터 업로드 및 원격 모니터링을 실현할 수 있는 Modbus RTU 통신 프로토콜을 지원합니다.

6.작동 온도 범위는 어떻게 되나요?

표준 작동 온도는 20~70°C이며, 고급 모델은 최대 75°C까지 견딜 수 있어 다양한 산업 환경에 적합합니다.
