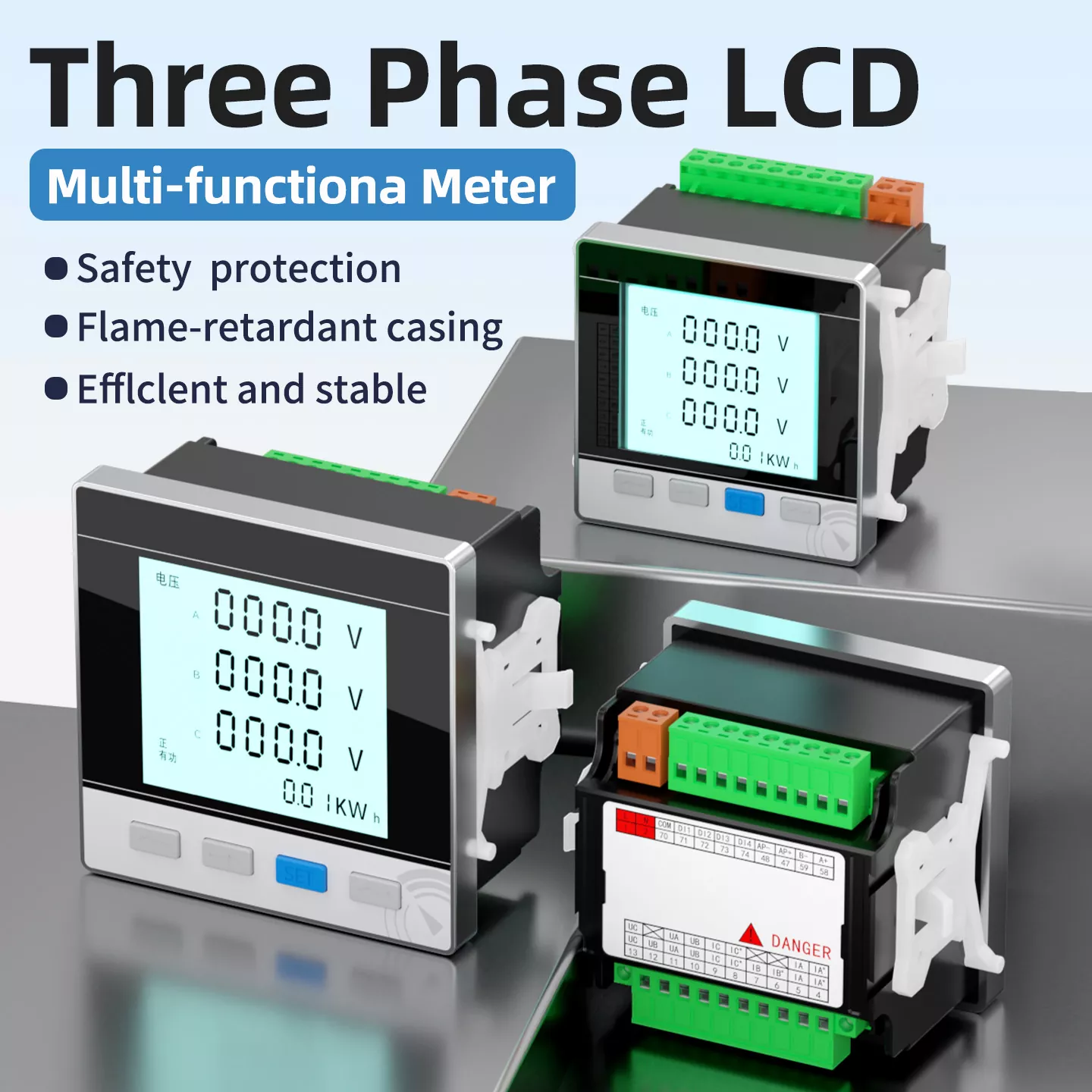

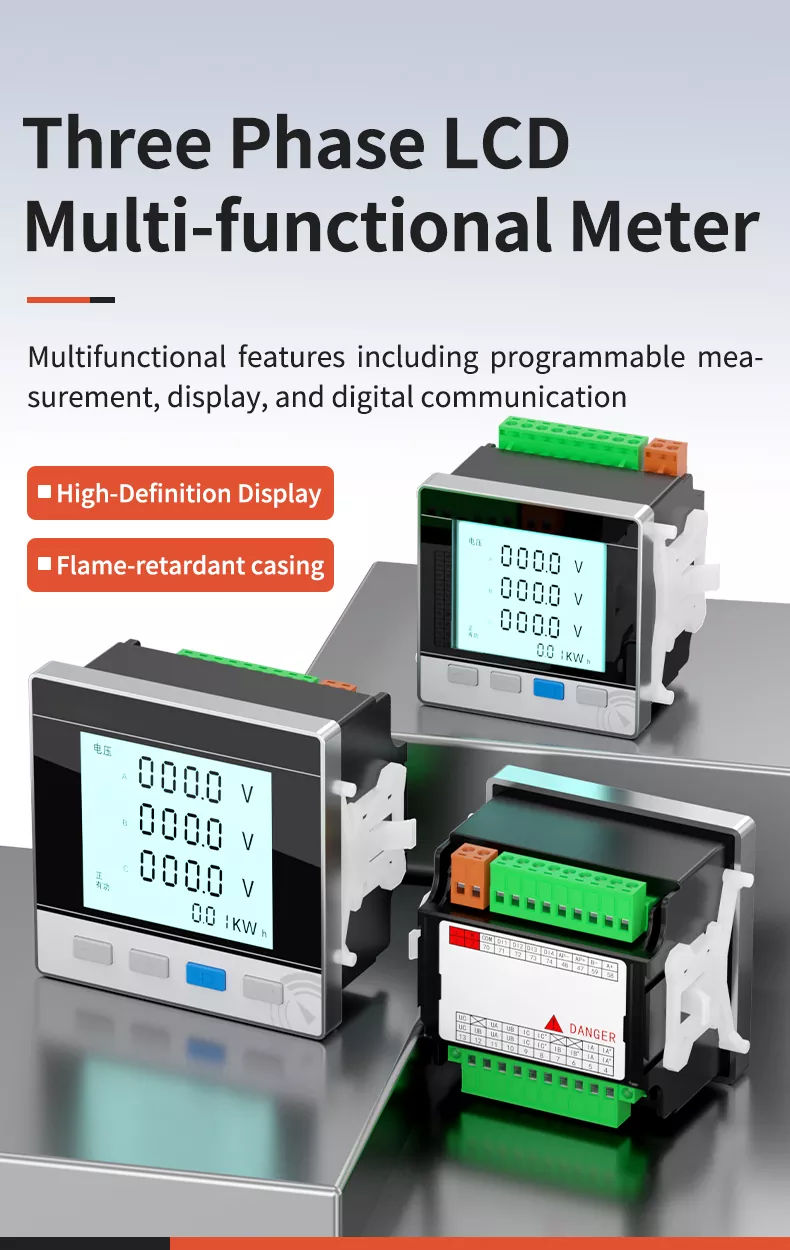

삼상 LCD 다기능 측정기

당사의 삼상 LCD 다기능 측정기는 세 가지 용도로 설계된 지능형 모니터링 및 측정 장치입니다. 위상 전력 시스템. 프로그래밍 가능한 측정, 실시간 디스플레이 및 디지털 통신 기능을 통합합니다. 전압, 전류, 전력, 에너지, 주파수 및 역률을 포괄적으로 모니터링할 수 있습니다. 수입된 채택 고품질 칩과 통합 용접 기술로 0.5 레벨 측정 정확도와 안정성을 보장합니다. 성능. 난연성 ABS 케이스는 견고하고 충격에 강하며 부식에 강해 장기간 사용에 적합합니다. 가혹한 산업 환경에서의 용어 사용. 산업 자동화, 배전, 에너지 분야에 널리 사용됩니다. 관리 시나리오를 통해 전기 장비에 대한 안정적인 전력 매개변수 모니터링을 제공합니다.

회사소개

산업 자동화 제어를 위한 포괄적인 서비스를 제공하기 위해 최선을 다하고 있습니다. 모든 측면의 요구를 충족시킵니다. 정밀하고 안정적인 에너지 절약, 친환경 지능형 배전을 갖춘 전력 시스템 제품. 우리는 R&D부터 생산까지 엄격한 품질 관리를 준수하여 각 제품이 국제 규격을 충족하도록 보장합니다. 표준을 준수하고, 전기 측정 장비 산업 분야의 글로벌 고객이 신뢰하는 파트너가 되기 위해 노력하고 있습니다.

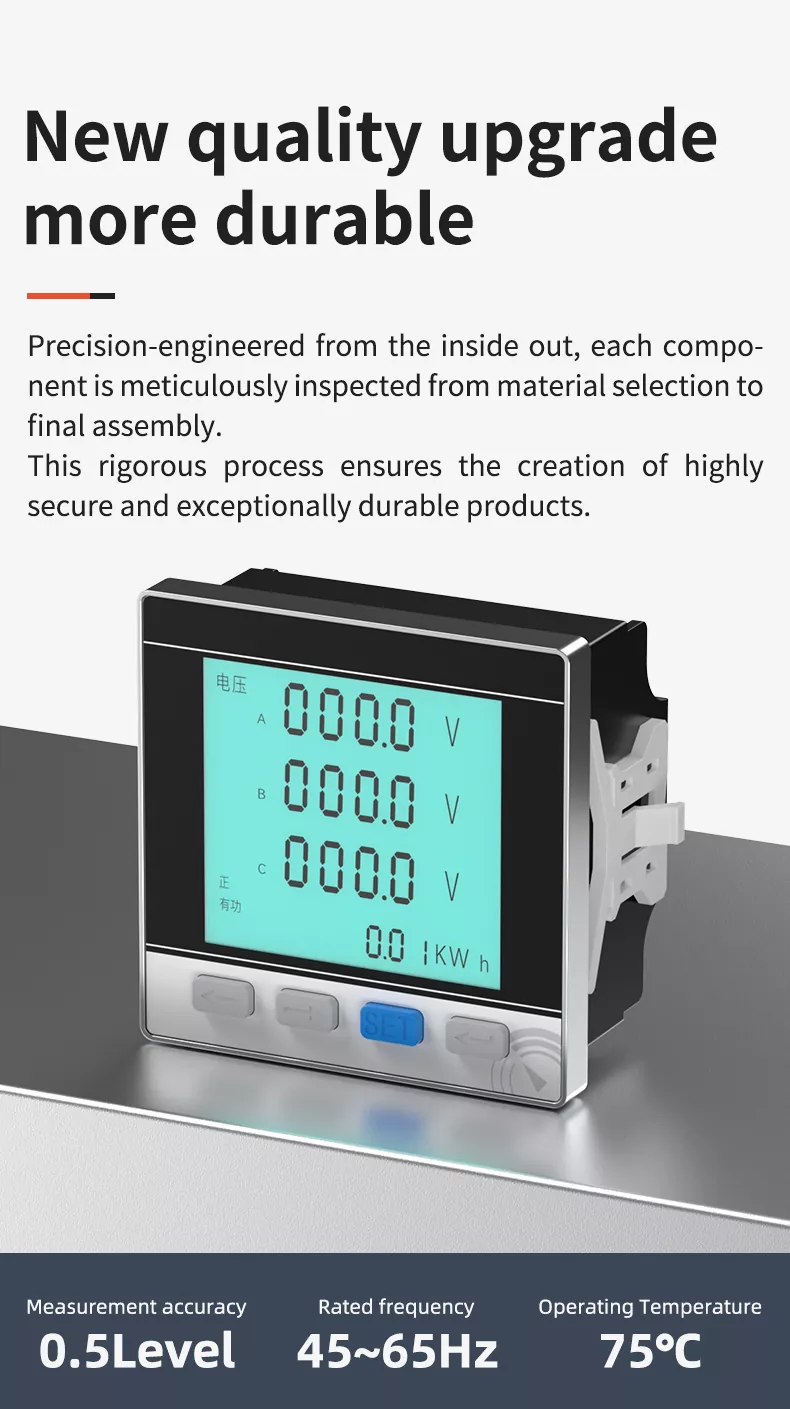

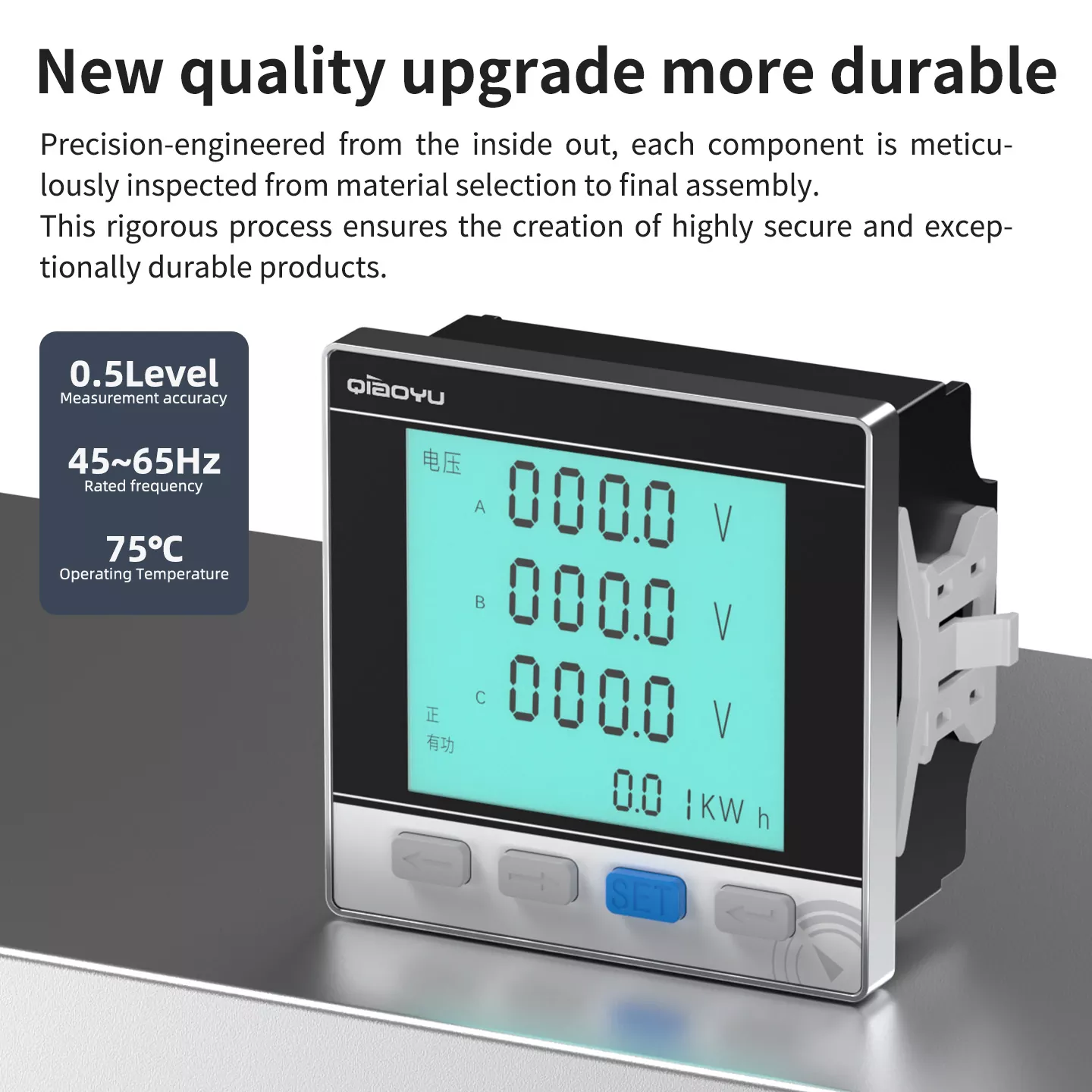

새로운 품질 업그레이드 및 더욱 뛰어난 내구성

당사의 3상 LCD 다기능 측정기는 완전한 품질 업그레이드를 거쳤습니다. 내부에서 정밀하게 설계됨 각 구성 요소는 재료 선택부터 최종 조립까지 꼼꼼하게 검사됩니다. 우리는 수입산을 활용합니다 고품질 칩과 통합 용접 기술로 정확한 계량과 안정적인 성능을 보장합니다. 껍질이 만들어지네요 노화 방지, 부식 방지, 충격 방지 및 화염을 방지하는 고강도 난연성 ABS 소재 지연. 각 제품은 출고 전 엄격한 노화 테스트, 정확도 교정 및 내전압 테스트를 거칩니다. 공장. 더욱 강력한 안전 성능으로 열악한 산업 환경에서도 오랫동안 안정적으로 작동할 수 있습니다. 그리고 더 긴 서비스 기간.

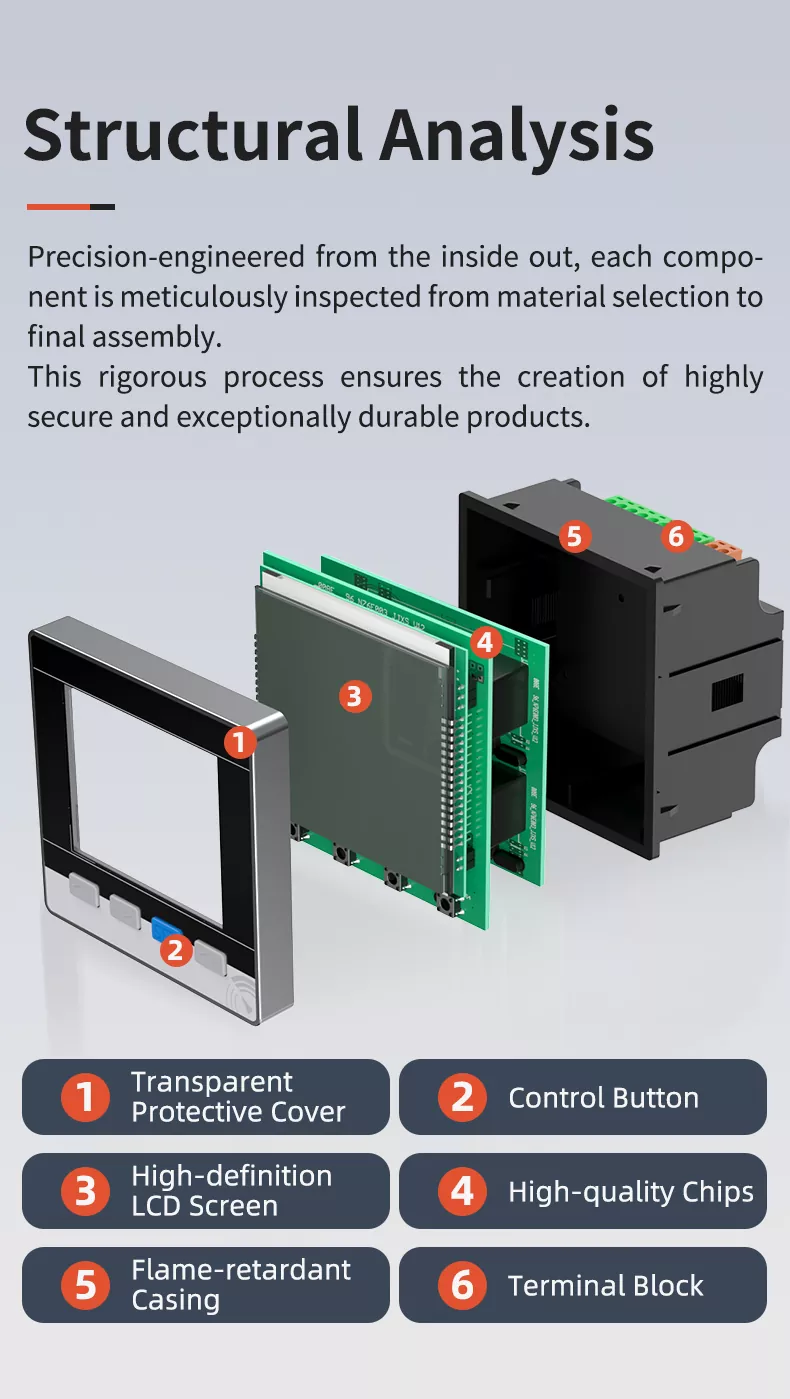

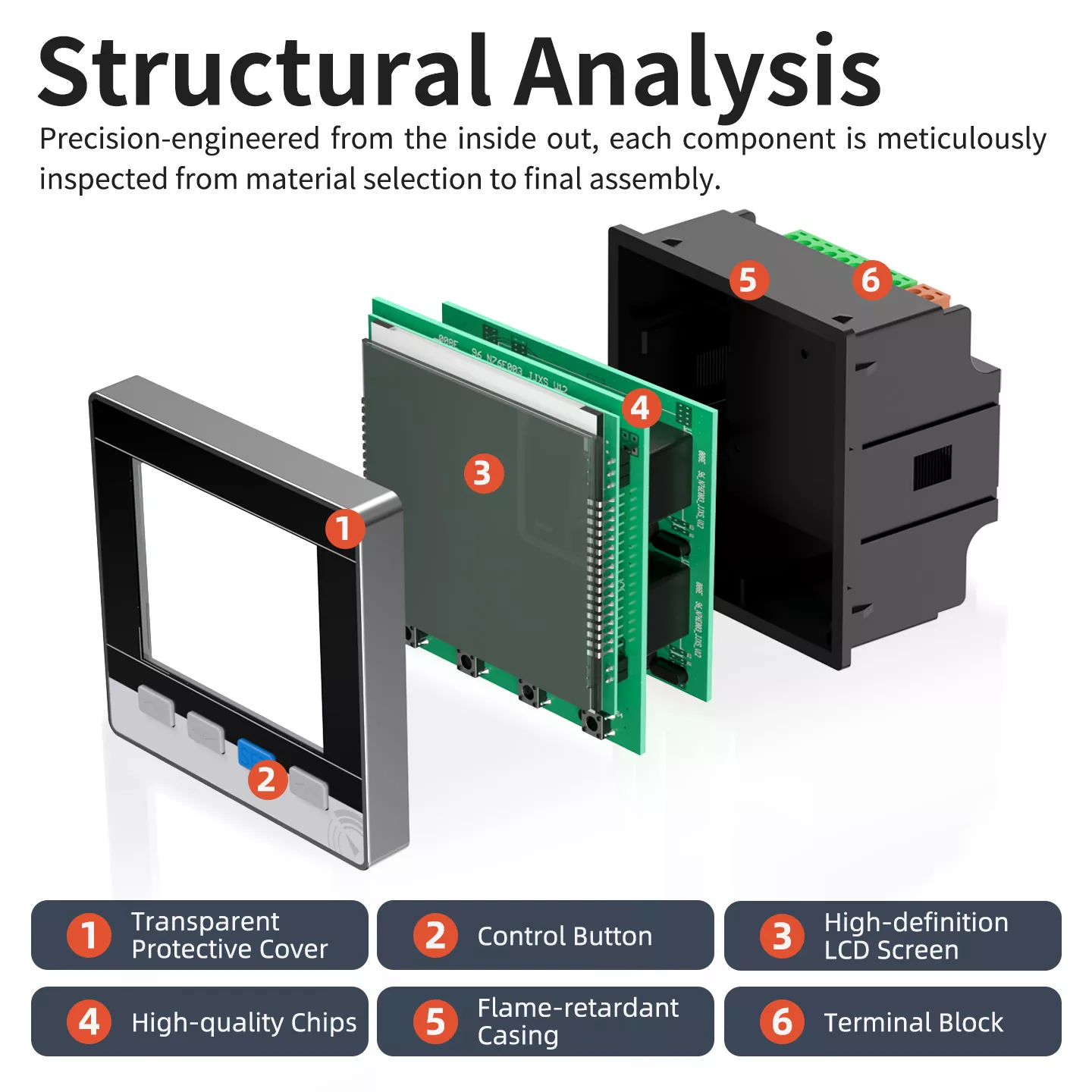

구조분석

측정기는 6가지 핵심 구성 요소를 포함하여 컴팩트하고 과학적인 구조를 채택합니다.

1. 투명한 보호 커버: 디스플레이를 먼지와 물리적 손상으로부터 보호하여 장기적으로 선명함을 보장합니다.

2. 제어 버튼: 민감하고 반응성이 뛰어나며 매개변수 설정, 데이터 쿼리 및 메뉴 탐색을 지원합니다.

3. 고화질 LCD 화면: 큰 문자 표시, 명확한 데이터 시각화, 강력한 간섭 방지 기능.

4. 고품질 칩: 용접이 통합된 수입 칩으로 0.5레벨 측정 정확도와 안정적인 성능을 보장합니다.

5. 난연성 케이스: 고강도 엔지니어링 플라스틱, 노화 방지, 부식 방지, 안정적인 안전 보호 기능을 제공합니다.

6. 터미널 블록: 고전도성 소재, 견고한 설치, 간단한 배선, 강한 과부하 저항 및 내마모성을 갖췄습니다.

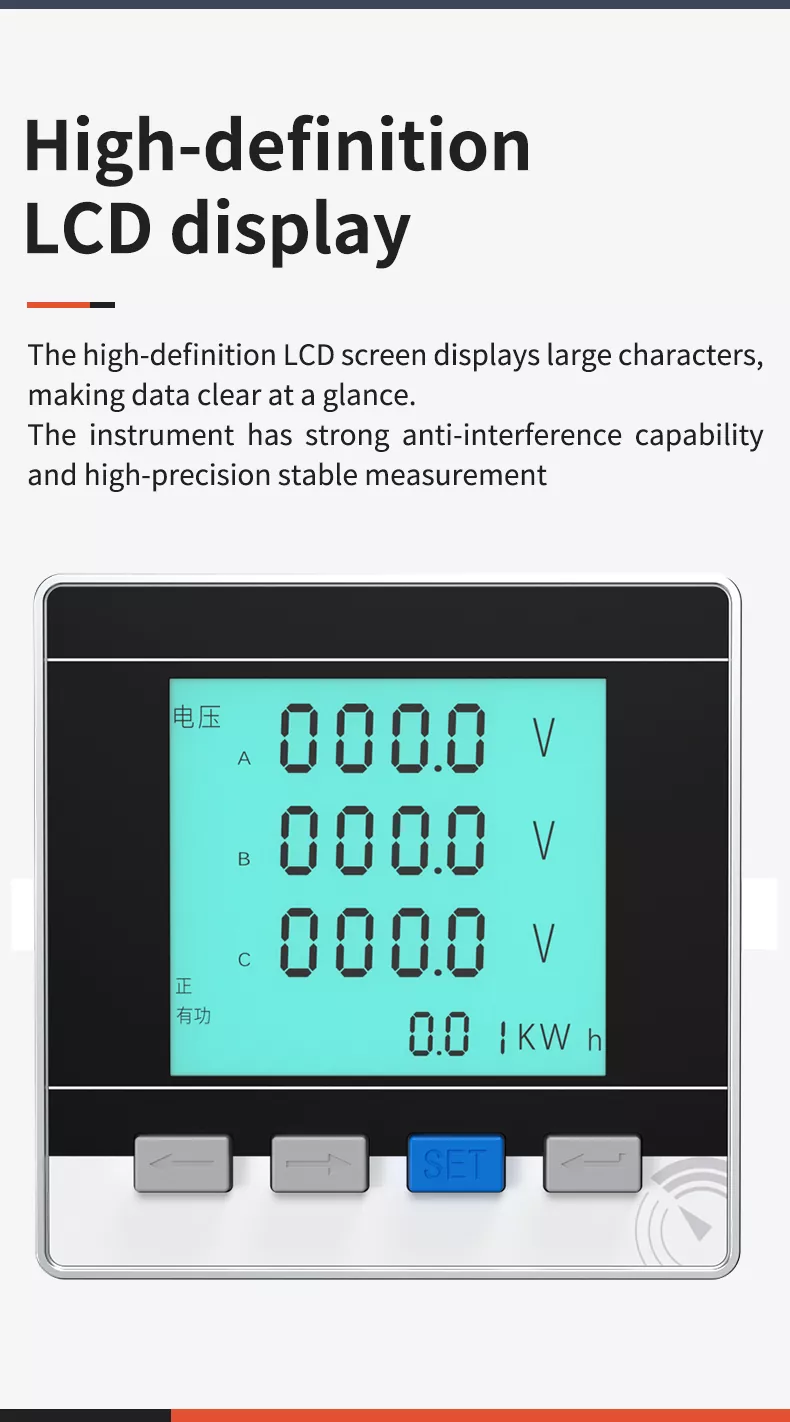

고화질 LCD 디스플레이

우리 측정기에는 큰 문자 표시 기능이 있는 고화질 LCD 화면이 장착되어 있습니다. 포괄적인 전력 데이터 (전압, 전류, 전력, 에너지 등)이 한눈에 명확하여 다양한 설치 각도에서도 쉽게 판독할 수 있습니다. 이 장비는 강력한 간섭 방지 기능과 고정밀도 안정적인 측정 기능을 갖추고 있어 정확하고 복잡한 산업 환경에서도 안정적인 전력 매개변수 모니터링이 가능합니다.

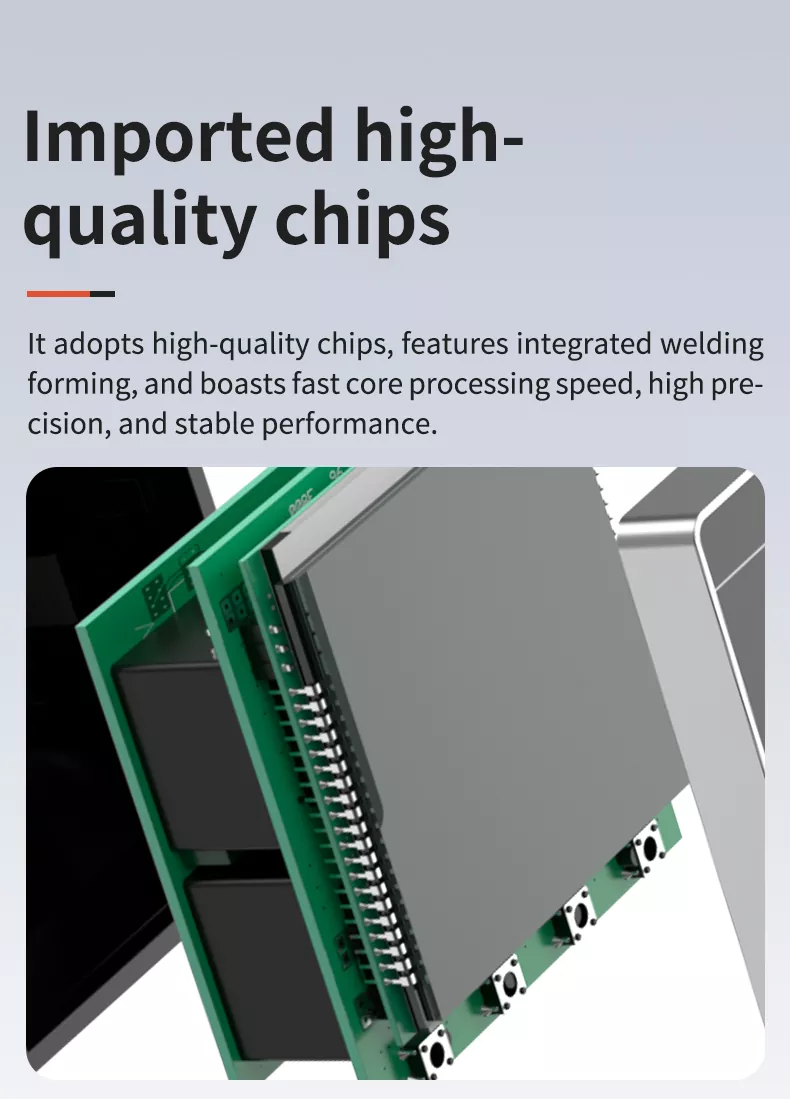

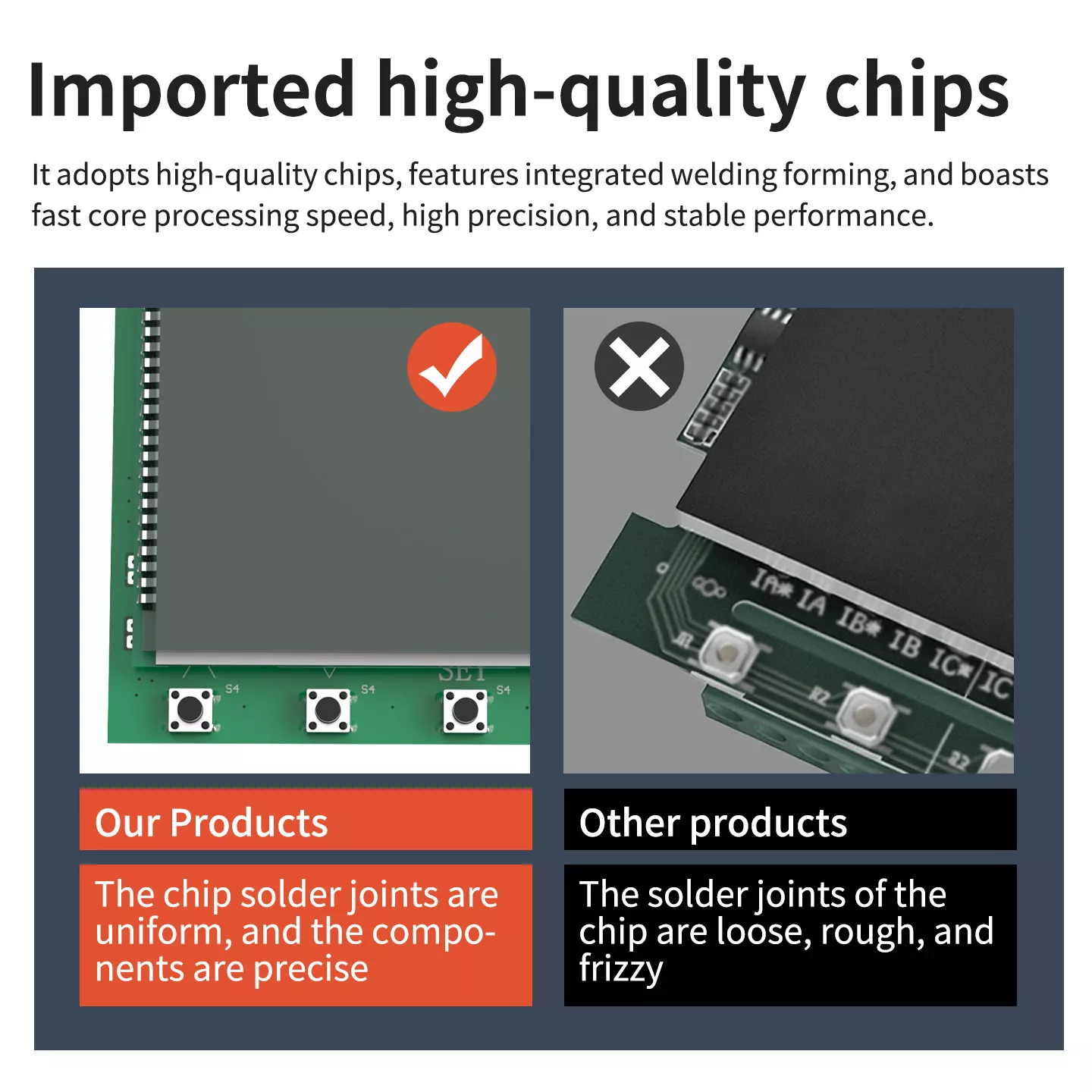

수입된 고품질 칩

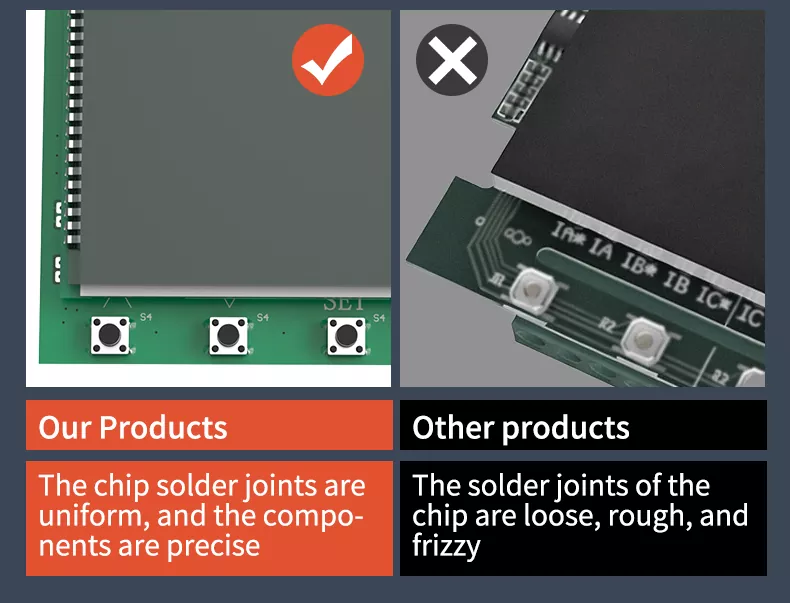

수입된 고품질 칩과 통합 용접 기술을 사용하여 빠른 코어 처리 속도를 보장합니다. 정밀도, 안정적인 성능. 측정 정확도는 0.5 수준에 도달하여 국제 산업을 충족합니다. 측정 표준. 다른 제품과 비교하여 당사의 칩 솔더 조인트는 균일하고 정확하며 느슨함을 방지하고, 거칠고 곱슬곱슬한 연결로 인해 미터의 장기적으로 안정적인 작동이 보장됩니다.

우리 제품과 비교. 기타 제품

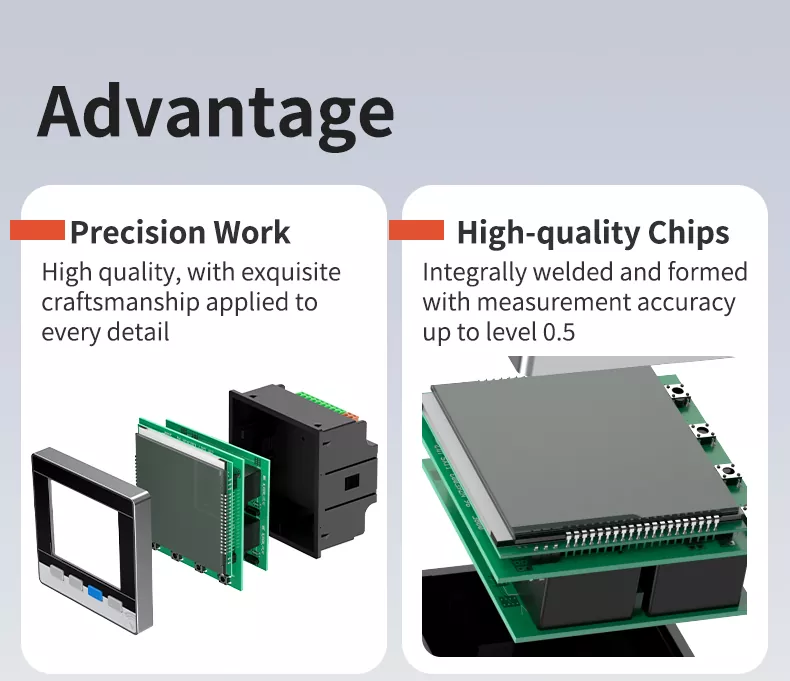

핵심 이점

높은 정밀도: 0.5 레벨 측정 정확도로 포괄적인 전력 매개변수를 정확하게 모니터링합니다.

난연성 케이스: 고강도 ABS 소재로 합선 및 과부하로 인한 화재를 효과적으로 예방합니다.

쉬운 설치: 스냅온 장착, 다양한 패널 크기 옵션, 간단한 배선, 빠른 배포.

안정적인 성능: 수입 고품질 칩, 통합 용접, 강력한 간섭 방지 기능, 거친 환경에 적합 환경.

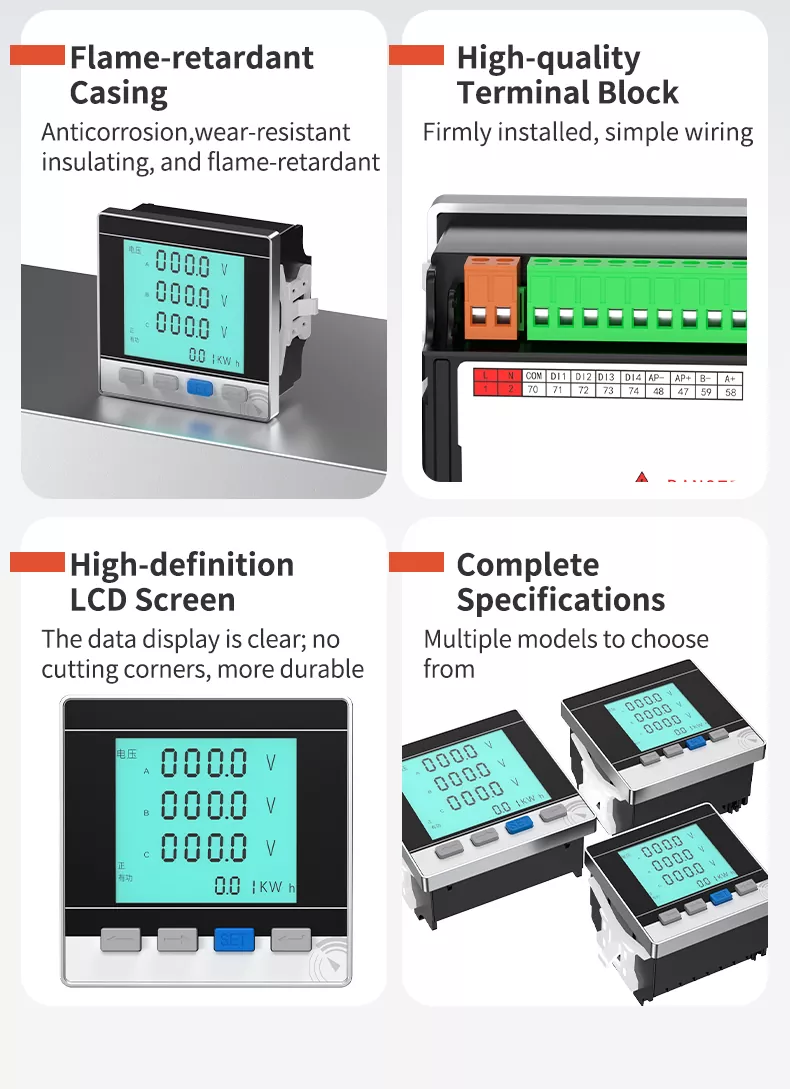

4가지 핵심 판매 포인트

• 난연성 케이스: 내식성, 내마모성, 절연성, 난연성이 뛰어나 장기간 안전하게 사용할 수 있습니다.

• 고품질 터미널 블록: 견고한 설치, 간단한 배선, 우수한 전도성, 높은 내마모성으로 안전한 전류 전달을 보장합니다.

• 고화질 LCD 화면: 명확한 데이터 표시, 큰 문자, 잘리는 모서리 없음, 내구성이 뛰어나고 읽기 쉽습니다.

• 완전한 사양: 다양한 패널 크기 옵션(72×72mm / 80×80mm / 96×96mm)으로 다양한 작업 조건의 요구 사항을 충족합니다.

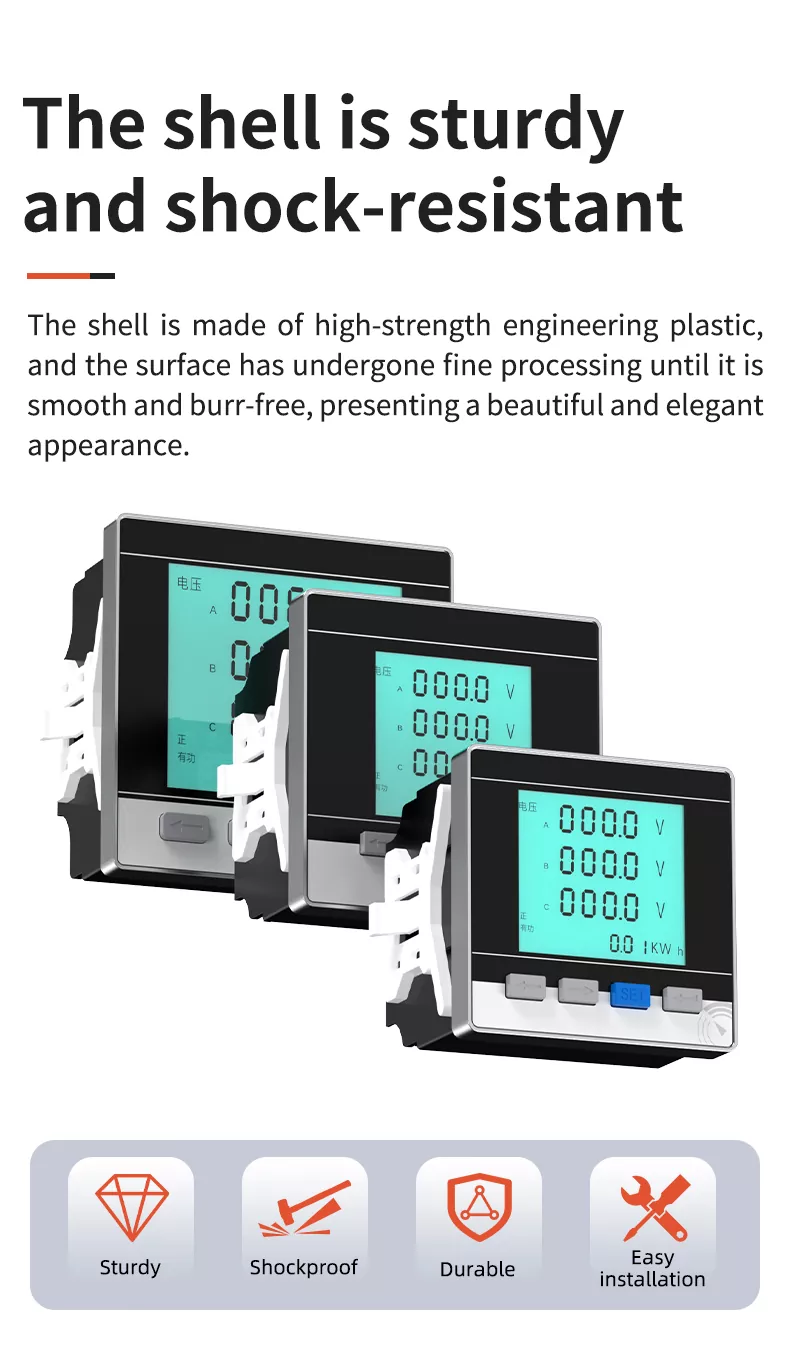

쉘은 견고하고 충격에 강합니다.

쉘은 고강도 엔지니어링 플라스틱으로 만들어졌으며 표면은 그것이 될 때까지 미세 가공을 거쳤습니다. 매끄럽고 버(Burr)가 없어 아름답고 우아한 외관을 선사합니다. 충격에 대한 저항력과 압축력이 우수합니다. 저항은 일상적인 충돌과 기계적 진동에 저항할 수 있으며 변형되거나 손상되지 않습니다. 소재는 안티 부식 방지 및 노화 방지 기능을 갖추고 있어 다양한 복잡한 산업 환경에서 장기간 안정적으로 사용하기에 적합합니다. 작동 온도 범위는  20~70°C(최대 75°C)입니다.

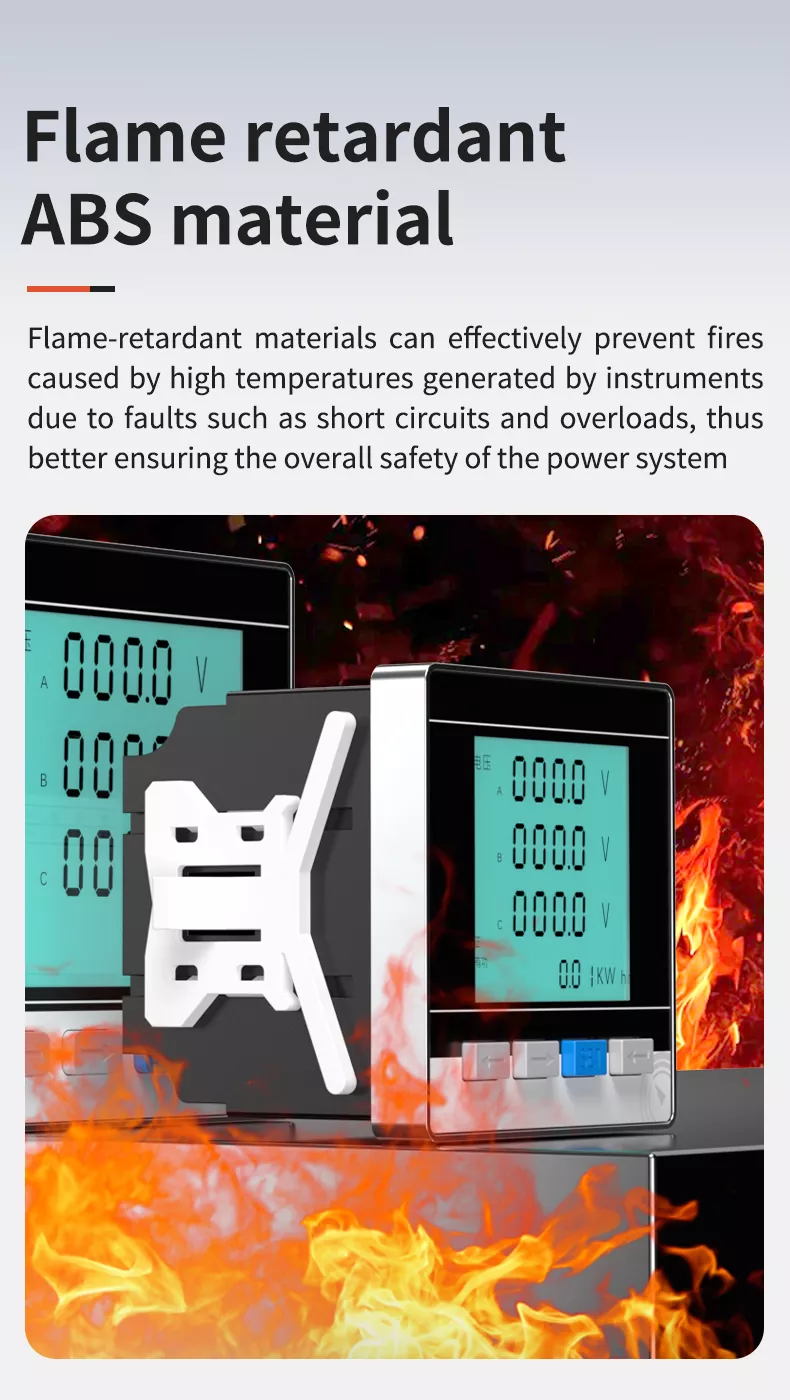

난연 ABS 소재

쉘은 난연성이 뛰어난 고성능 난연성 ABS 엔지니어링 플라스틱을 채택하고 절연 특성. 연소를 효과적으로 억제하고 고온 발생으로 인한 화재를 예방할 수 있습니다. 단락 및 과부하와 같은 결함으로 인해 계측기에 의해 전반적인 안전이 더 잘 보장됩니다. 전력 시스템. 이 소재는 또한 부식 방지 및 노화 방지 기능이 있으며 수명이 길다.

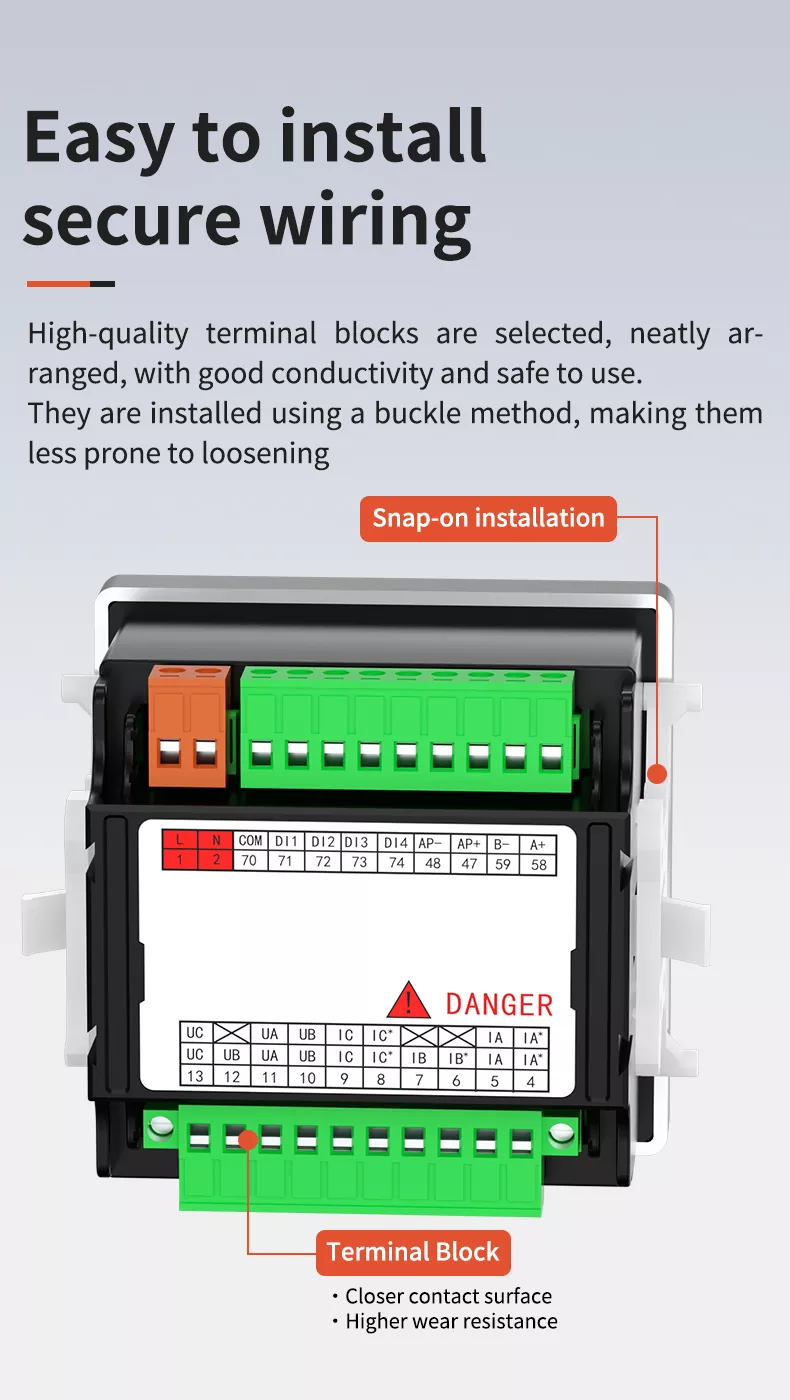

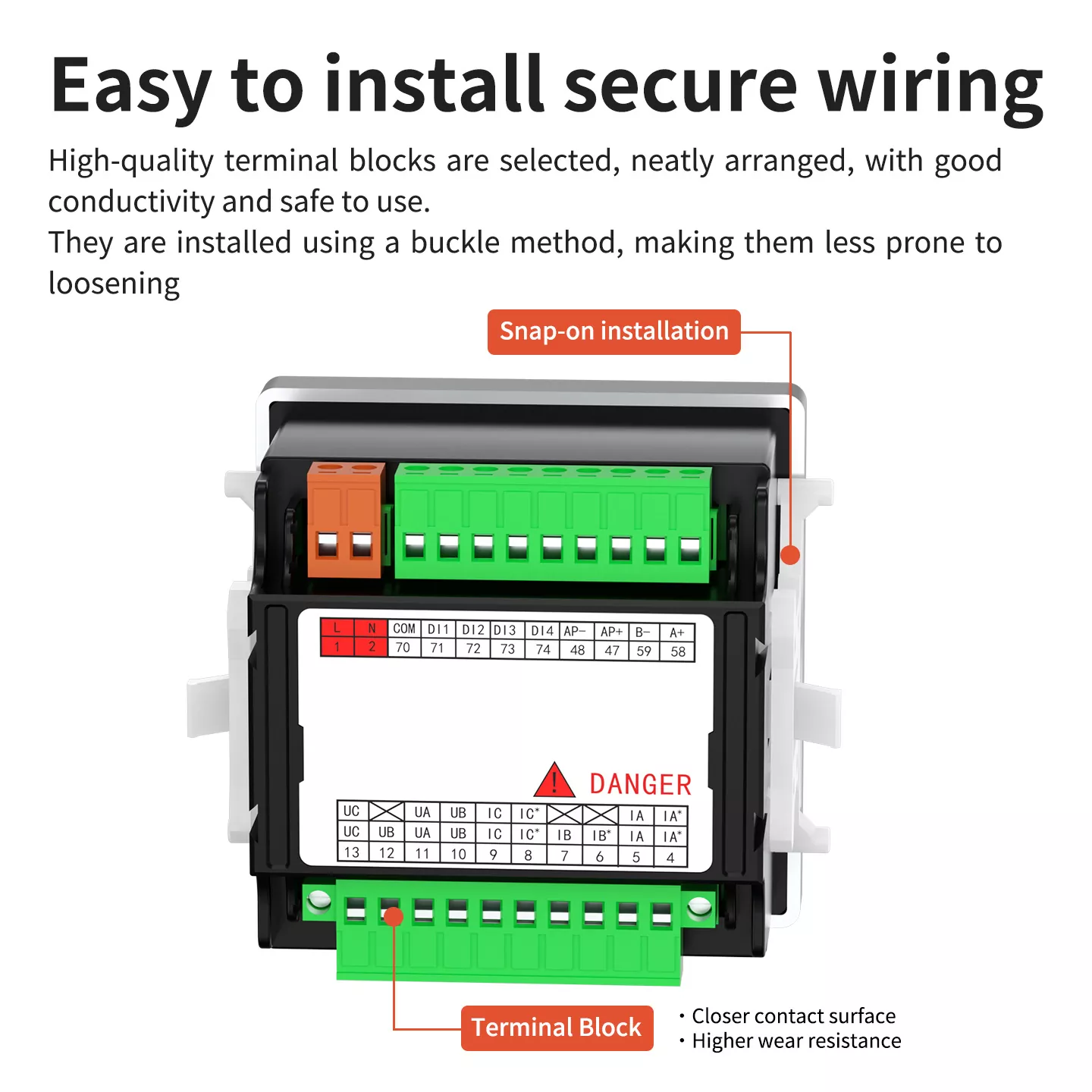

설치가 쉽고 배선이 안전함

미터는 스냅온 설치를 채택하여 간단하고 빠르며 복잡한 도구가 필요하지 않습니다. 미터를 에 삽입하십시오. 패널 구멍을 제거하고 포함된 장착 클립으로 고정합니다. 고품질의 단자대가 깔끔하게 배열되어 있으며, 전도성이 좋고 사용하기에 안전합니다. 터미널 레이아웃은 명확하고 표준화된 마킹으로 효과적으로 방지됩니다. 잘못된 배선. 다양한 배전 캐비닛 및 전기 장비와 호환되며 빠른 작업에 적합합니다. 다양한 시나리오에서의 배포.

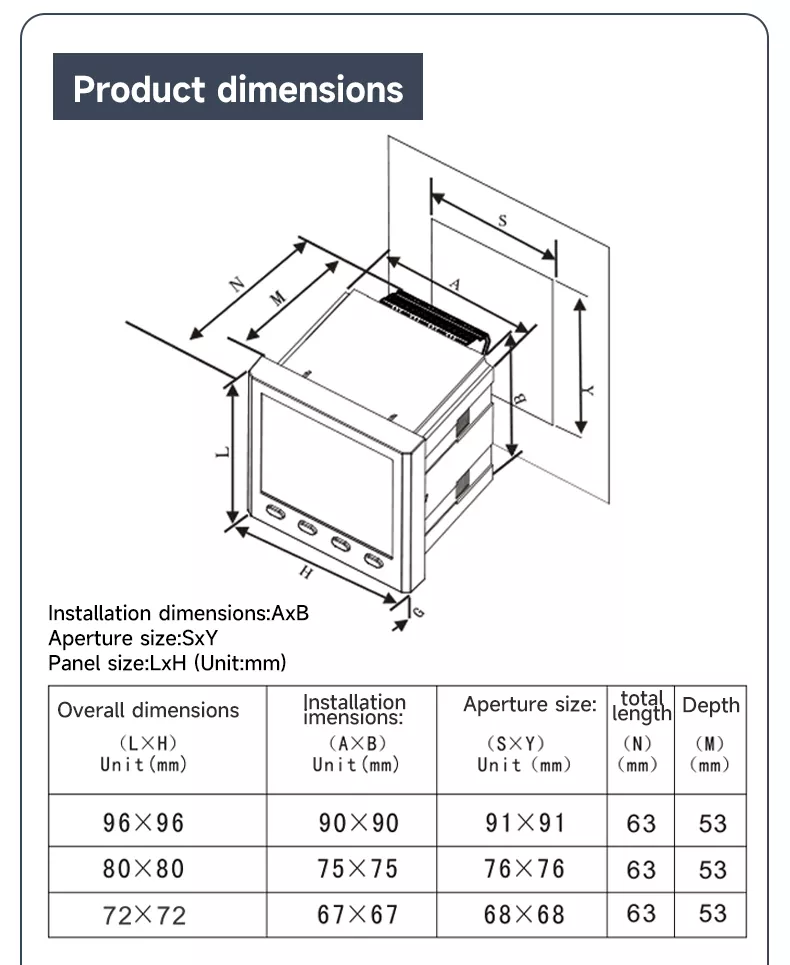

제품 치수

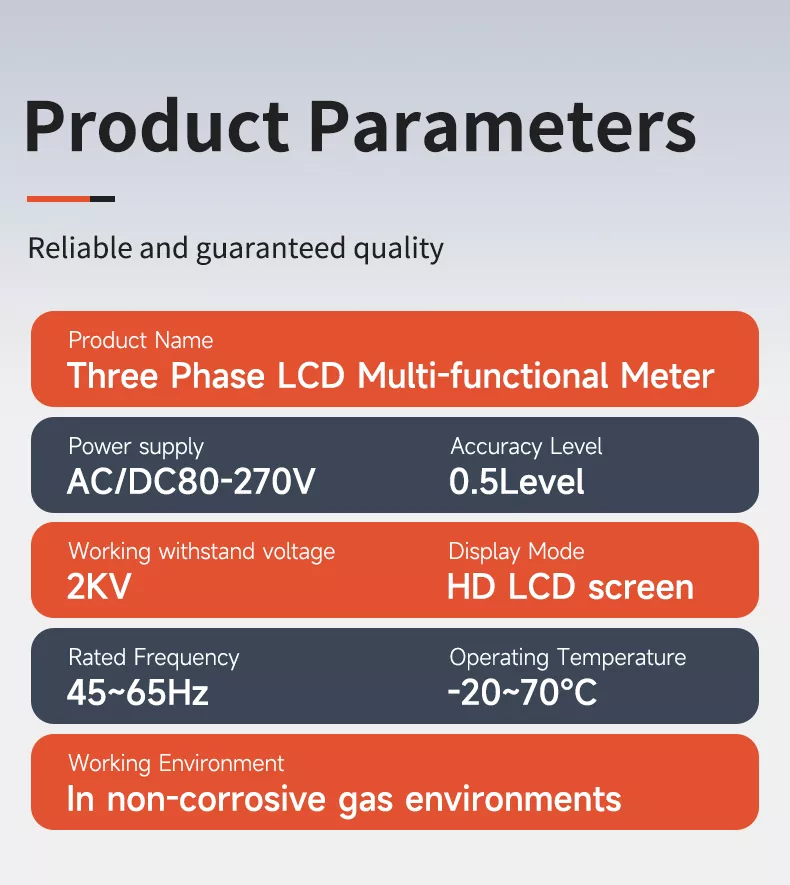

제품 매개변수

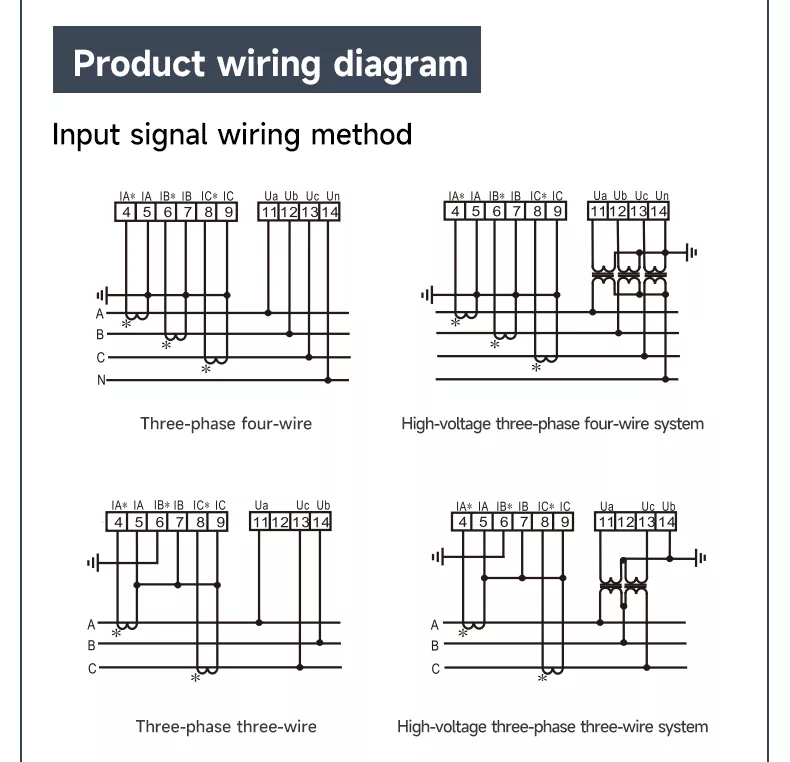

배선 다이어그램 및 지침

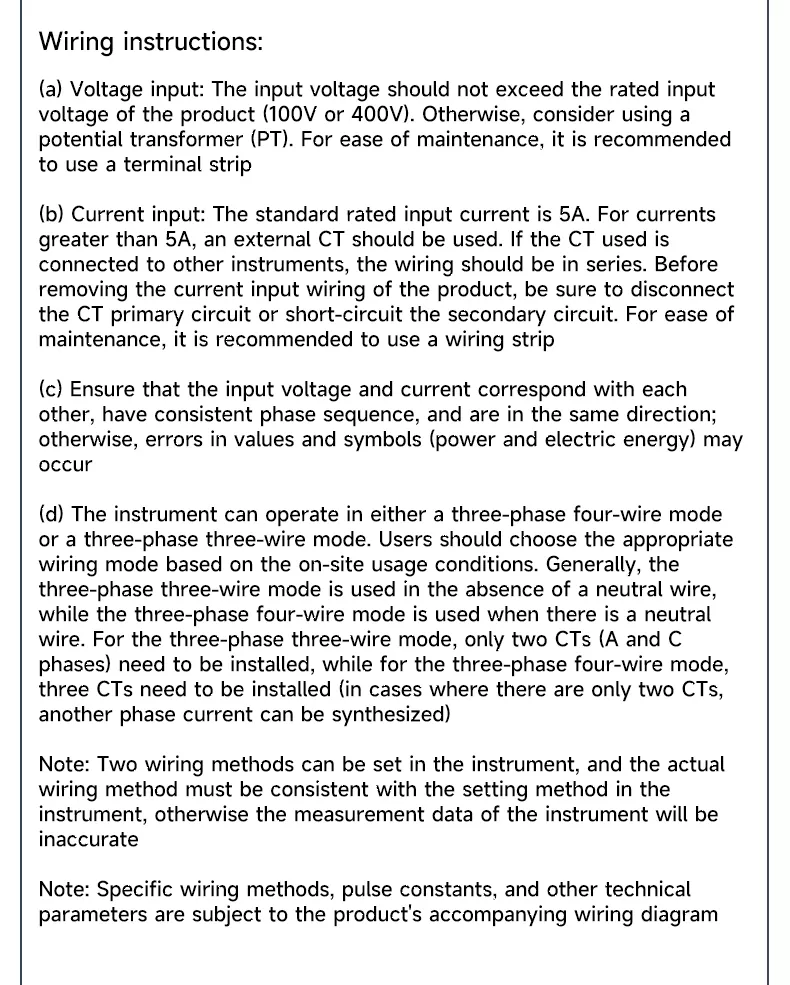

배선 지침

7. 전압 입력: 입력전압은 정격입력전압(100V 또는 400V)을 초과하지 않아야 합니다. 그렇지 않으면 잠재력 사용을 고려하십시오. 변압기(PT).

8. 현재 입력: 표준 정격 입력 전류는 5A입니다. 5A보다 큰 전류의 경우 외부 CT를 사용해야 합니다. CT 확보 배선을 제거하기 전에 2차 회로가 단락되었습니다.

9. 위상 순서: 입력 전압과 전류가 서로 일치하고, 위상 순서가 일치하며, 올바른 위치에 있는지 확인하십시오. 같은 방향.

10. 배선 모드: 3상 3선 및 3상 4선 구성을 모두 지원합니다. 미터의 모드를 일치하도록 설정하십시오. 실제 배선.

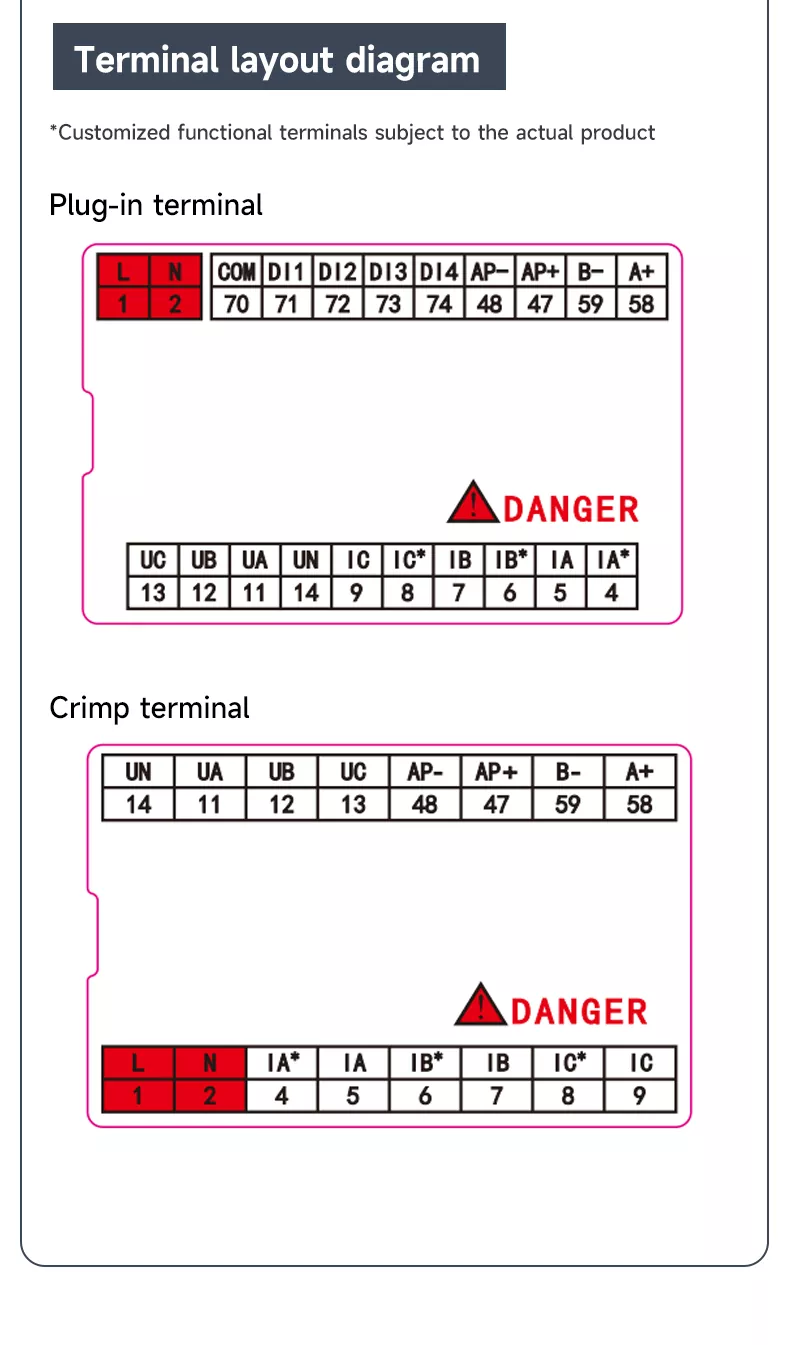

터미널 레이아웃

• 플러그인 터미널: L/N 전원 입력, DI/DO 디지털 I/O, RS485 통신(A+/B ) 및 전압/전류 입력(UA/UB/UC/UN, IA/IB/IC).

• 압착 단자: 전원, 통신, 측정 단자에 명확한 라벨이 붙어 있어 직접 배선에 최적화되어 있습니다.

권위 있는 인증

우리의 삼상 LCD 다기능 측정기는 다음과 같은 전문 실험실 테스트 및 인증을 통과했습니다. 국내 및 국제 산업 표준. 전체 생산 공정은 엄격한 품질 관리를 구현하며, 정확도 교정, 내전압 테스트, 노화 테스트 및 기타 링크를 포함하여 정확성, 안전성 및 각 제품의 안정성. 권위 있는 인증을 통해 글로벌 고객의 대량 생산에 대한 강력한 보증을 제공합니다. 조달 및 장기 협력.

널리 사용됨

당사의 삼상 LCD 다기능 측정기는 다음 분야에서 널리 사용됩니다.

• 지서: 실시간 전력 모니터링 및 에너지 관리

• 자동화 장비: 산업 공정 제어 및 전력 매개변수 모니터링

• 흐름 생산: 공장 에너지 소비 모니터링 및 관리

• 배포 캐비닛: 저전압 배전계통 부하 모니터링

• 주거용 건물: 아파트단지 전력사용량 관리

• 백화점: 상업용 건물 전력 계측 및 모니터링

FAQ

1. 이 제품의 주요 기능은 무엇입니까?

주로 전압, 전류, 전력을 포함한 3상 전력 매개변수의 포괄적인 모니터링에 사용됩니다. 프로그래밍 가능한 측정, 디스플레이 및 디지털 통신 기능을 갖춘 에너지, 주파수 및 역률.

2.측정 정확도는 무엇입니까?

국제 산업 측정 표준을 충족하는 0.5 레벨의 높은 정확도를 채택하여 정확하고 안정적인 전력 매개변수 모니터링.

3. 어떤 패널 크기를 사용할 수 있나요?

우리는 72×72mm, 80×80mm, 96×96mm의 세 가지 표준 패널 크기를 제공하며 해당 설치 구멍은 다음을 충족합니다. 다른 캐비닛 디자인 요구 사항.

4. 설치 방법은 무엇입니까?

스냅온 패널 장착을 지원하며 간단한 설치 및 분해가 가능하며 다양한 배포에 적합합니다. 캐비닛 및 전기 장비.

5.원격 통신을 지원하나요?

예, SCADA 및 에너지 관리에 대한 원활한 통합을 위해 Modbus RTU 프로토콜을 갖춘 RS485 포트가 있습니다. 원격 모니터링 및 데이터 수집이 가능한 시스템입니다.

6.작동 온도 범위는 어떻게 되나요?

이 제품은 20~70°C(최대 75°C)에서 안정적으로 작동할 수 있어 다양한 실내 및 실외 산업 환경에 적합합니다. 환경.
