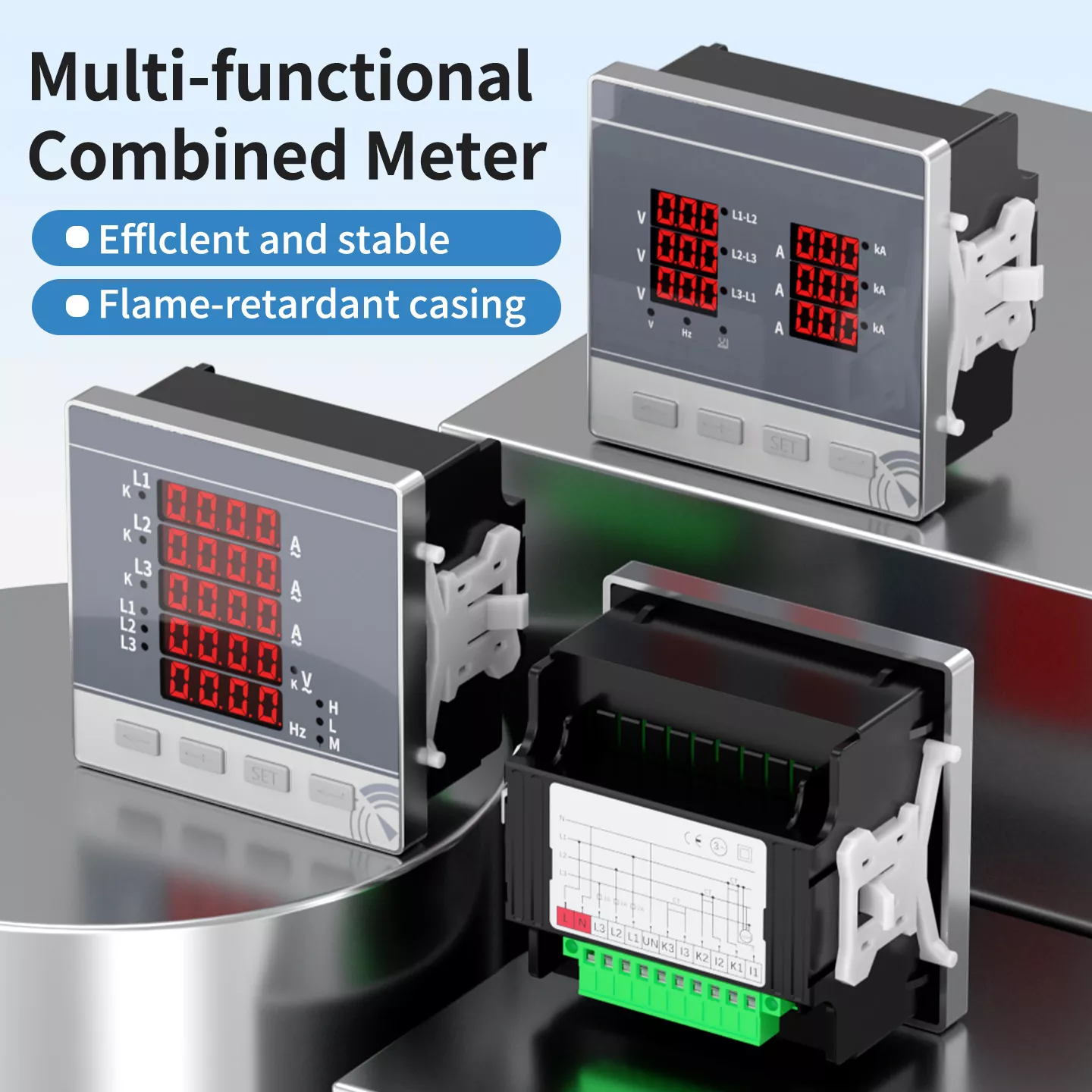

Em-06 다기능 복합 측정기

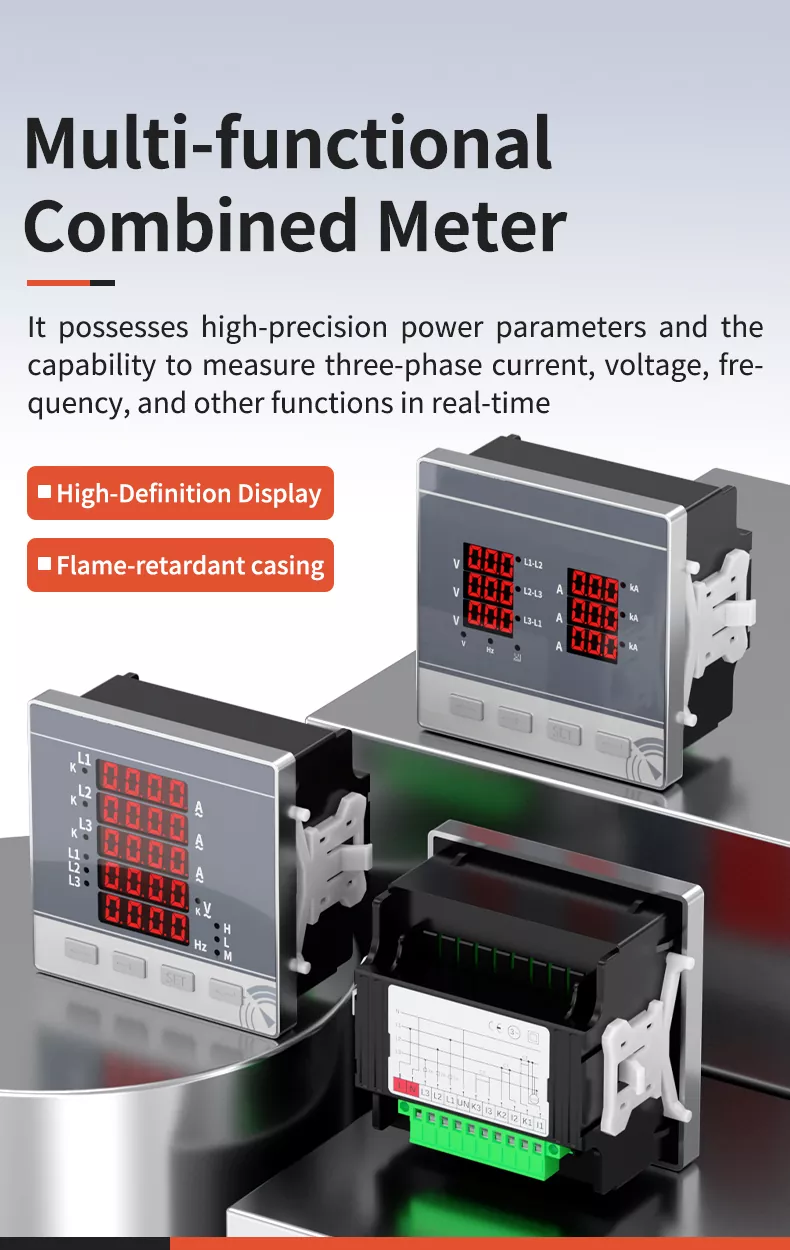

이 Eton Em-06 다기능 복합 미터는 최신 3상용으로 제작된 패널 장착형 전력 모니터링 장치입니다. 전기 시스템. 고정밀 미터링 칩과 고품질 터미널 블록을 통합하여 실시간 0.5레벨 정확도로 3상 전류, 전압, 주파수 및 기타 주요 매개변수를 모니터링합니다. 스냅온 포함 패널 설치 및 명확한 배선 다이어그램을 통해 대량 조달 사용자의 설정을 단순화하는 동시에 난연성 케이스와 내구성 있는 구조로 산업 및 상업 분야에서 장기간 안전한 작동을 보장합니다. 환경.

제품 매개변수(사양)

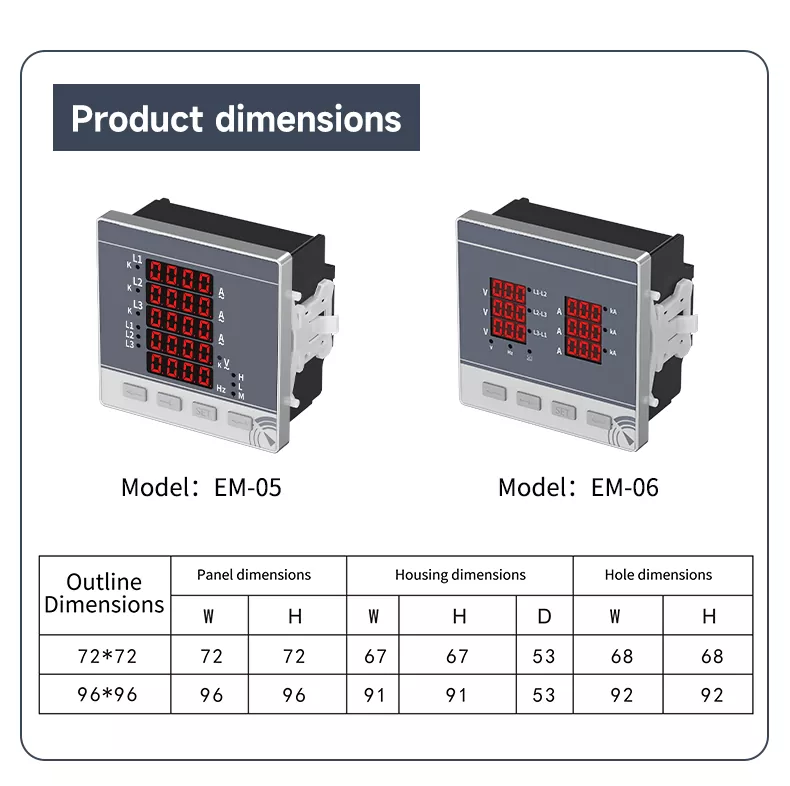

제품 치수

핵심 매개변수

제품 기능 및 응용

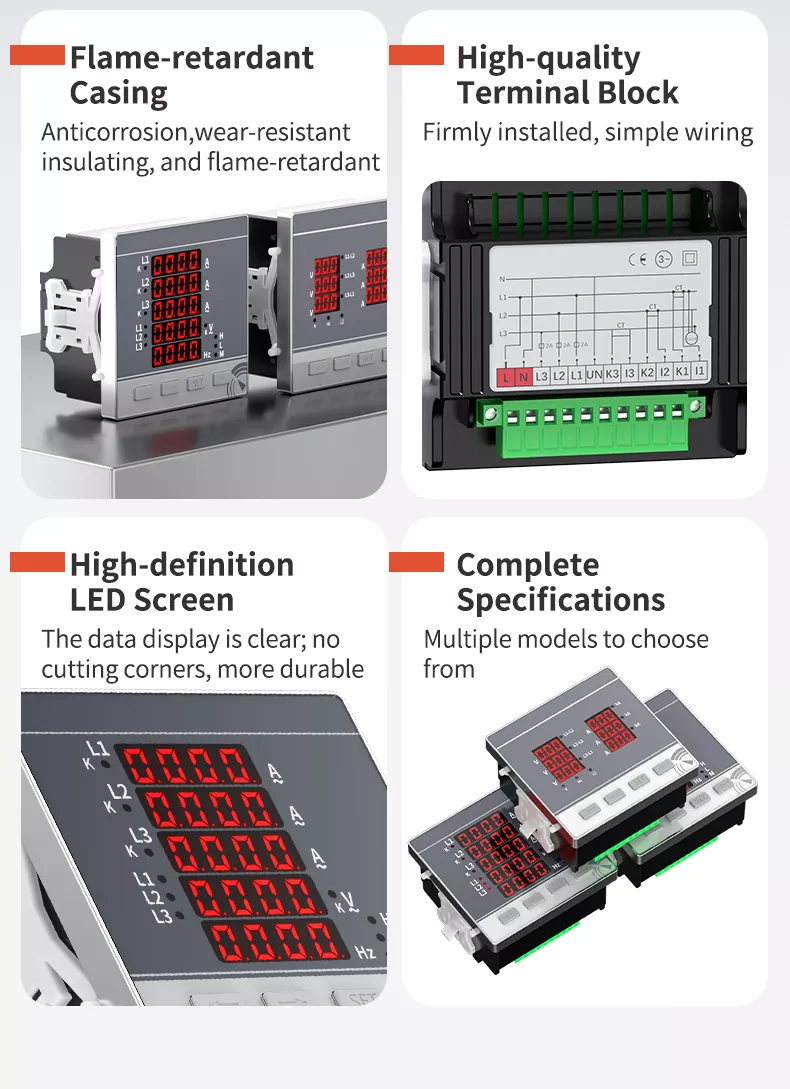

핵심 기능

• 0.5레벨 고정밀도: 산업 측정 표준을 충족하면서 안정적이고 정밀한 3상 전력 매개변수 모니터링을 제공합니다.

• HD LED 디스플레이: 시야각이 넓고 사각지대가 없으며 모든 방향에서 선명한 데이터 판독이 가능한 대문자 빨간색 LED 스크린입니다.

• 난연성 안전성: 산, 알칼리에 강한 PC 케이스로 합선 및 과부하로 인한 화재 위험을 방지하여 장기간의 안전성을 보장합니다. 사용.

• 견고하고 충격에 강함: 고강도 엔지니어링 플라스틱 쉘로 매끄럽고 버(burr) 현상이 없으며 충격 저항성과 내구성이 뛰어납니다.

• 쉬운 설치: 안전한 단자대를 갖춘 스냅온 패널 마운팅, 깔끔한 배선 및 풀림 현상이 적습니다.

• 완전한 사양: 두 가지 모델(EM-05 / EM-06)과 두 가지 패널 크기(72×72 / 96×96) 중에서 선택 가능, 다양한 캐비닛에 적합 요구 사항.

응용 시나리오

다기능 복합 측정기는 다음 분야에 널리 적용됩니다.

• 변전소 및 전력망: 3상 전력 매개변수를 실시간 모니터링하여 안정적인 전송을 보장합니다.

• 산업 자동화 장비: 전압/전류 변동으로부터 로봇팔 및 생산라인을 보호합니다.

• 흐름 생산 라인: 효율적인 생산관리를 위해 에너지 소비량을 추적합니다.

• 배전 캐비닛 및 스위치기어: 가정용 및 상업용 전원 공급 시스템을 보호합니다.

• 주거용 건물: 주택, 아파트의 전기 사용량을 모니터링하여 에너지 절약 관리를 지원합니다.

• 백화점 및 공공시설: 엘리베이터, 조명, 쇼핑몰 장비에 안전하고 안정적인 전원 공급을 보장합니다.

생산 세부사항

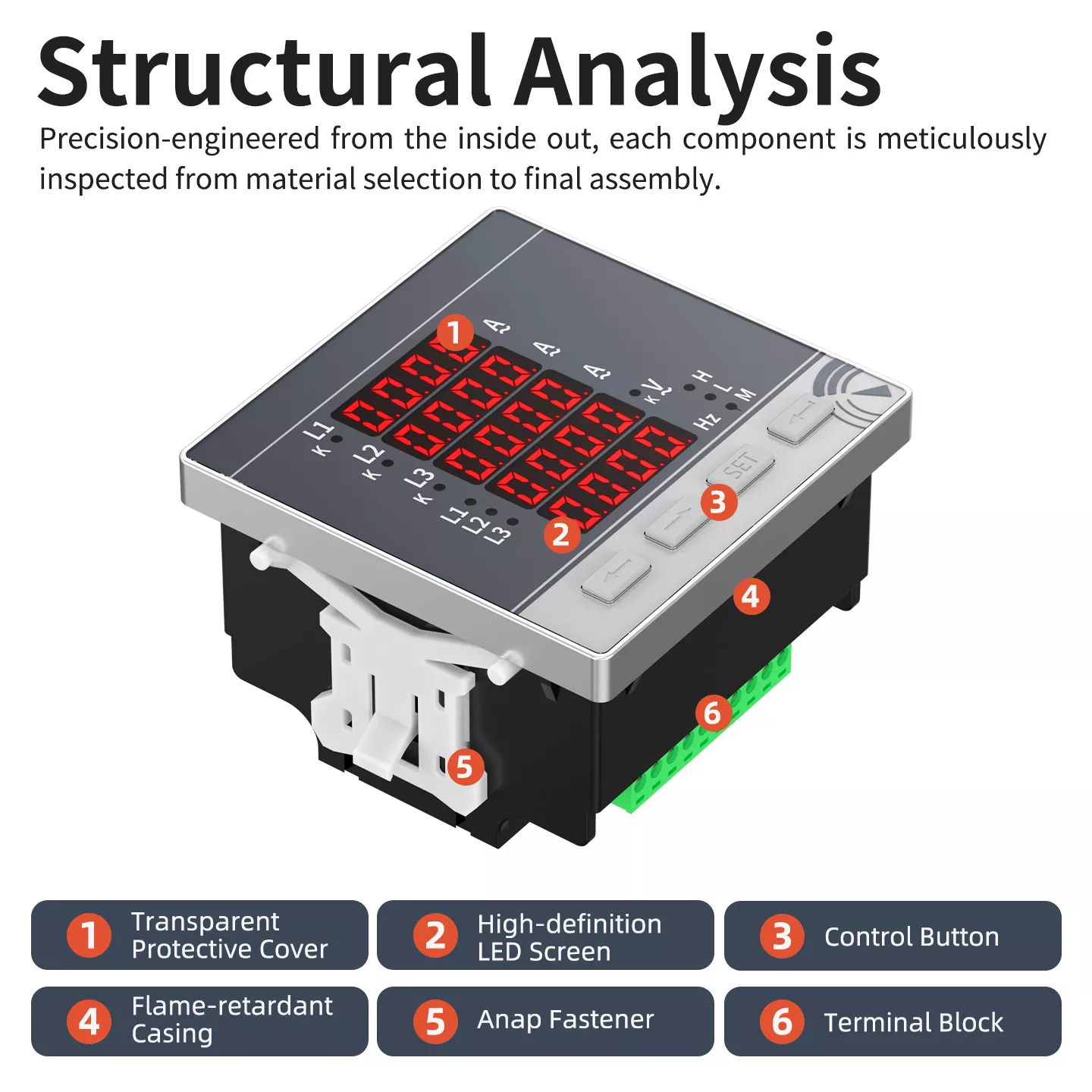

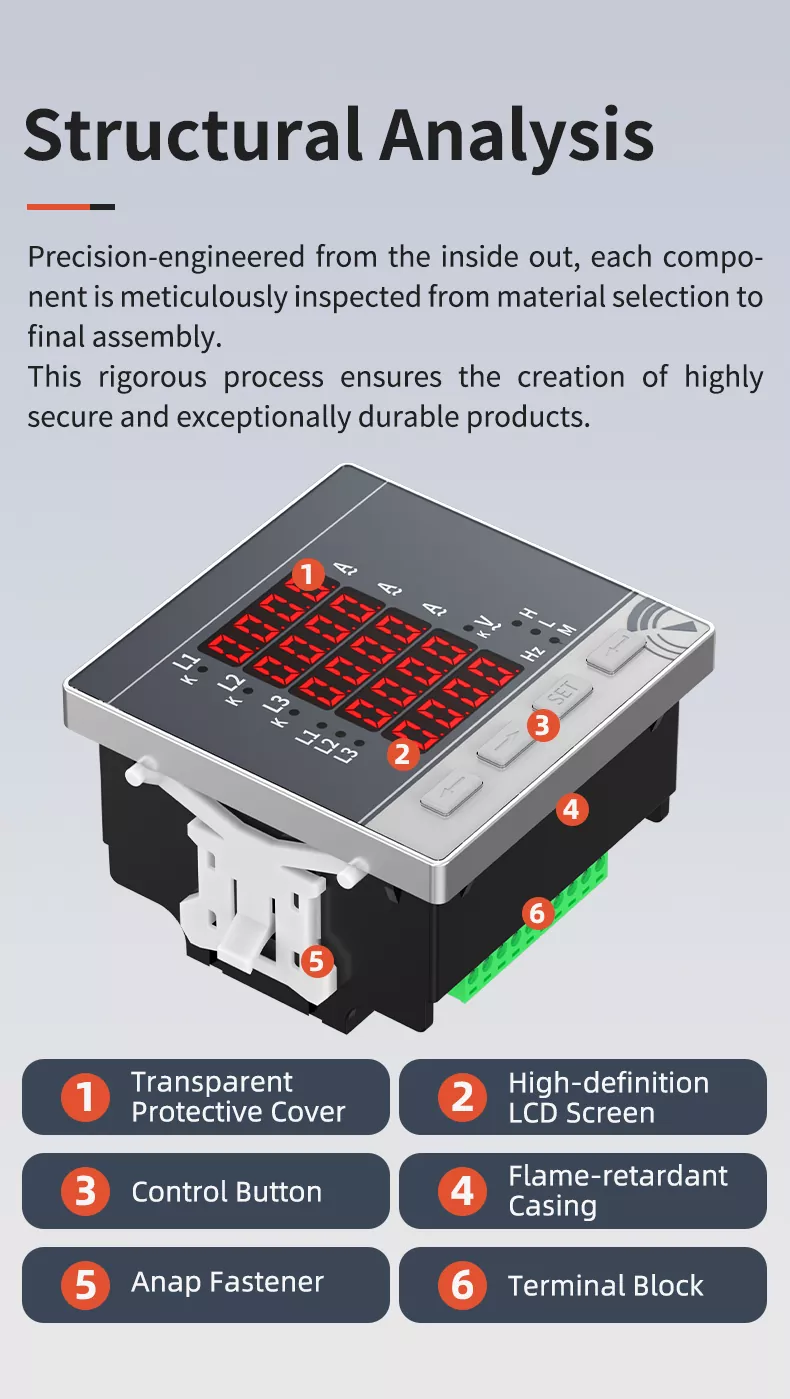

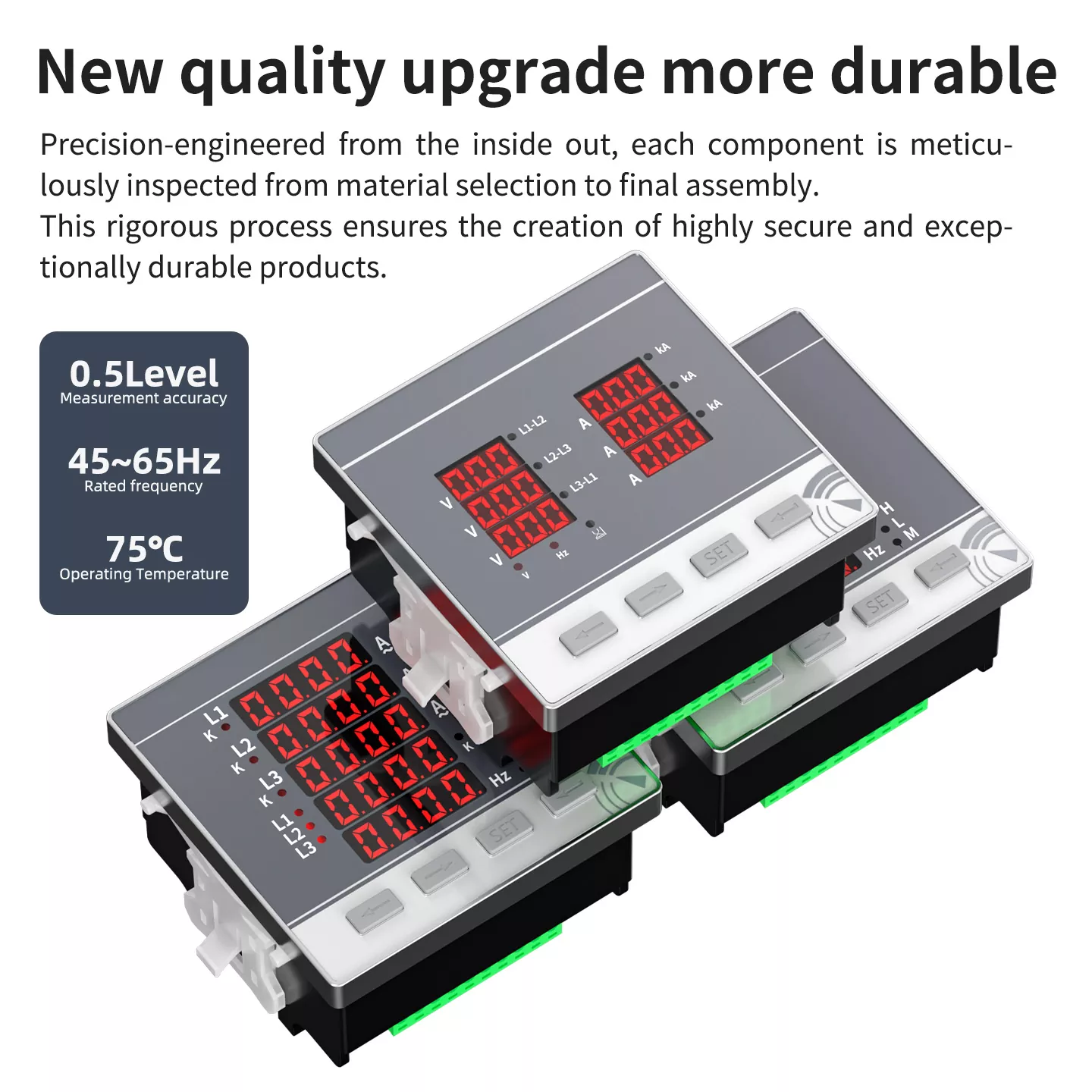

구조 분석

당사의 다기능 복합 측정기는 각 구성 요소를 세심하게 사용하여 안팎으로 정밀하게 설계되었습니다. 자재선택부터 최종조립까지 꼼꼼히 검수하였습니다. 이 엄격한 프로세스를 통해 계량기는 매우 안전하고 내구성이 매우 뛰어나 대량 주문 및 장기 공급 요구 사항을 충족합니다. 구조에는 다음이 포함됩니다.

1. 투명 보호 커버: 디스플레이 화면을 먼지와 손상으로부터 보호합니다.

2. 고화질 LED 스크린: 강력한 간섭 방지 기능으로 선명한 데이터 표시.

3. 제어 버튼: 파라미터 설정 및 모드 전환이 용이합니다.

4. 난연성 케이스: 고강도 PC재질로 부식방지, 화재에 강합니다.

5. 아나프패스너: 스냅온 설치로 견고하고 안정적입니다.

6. 터미널 블록: 고품질, 우수한 전도성, 안전한 배선.

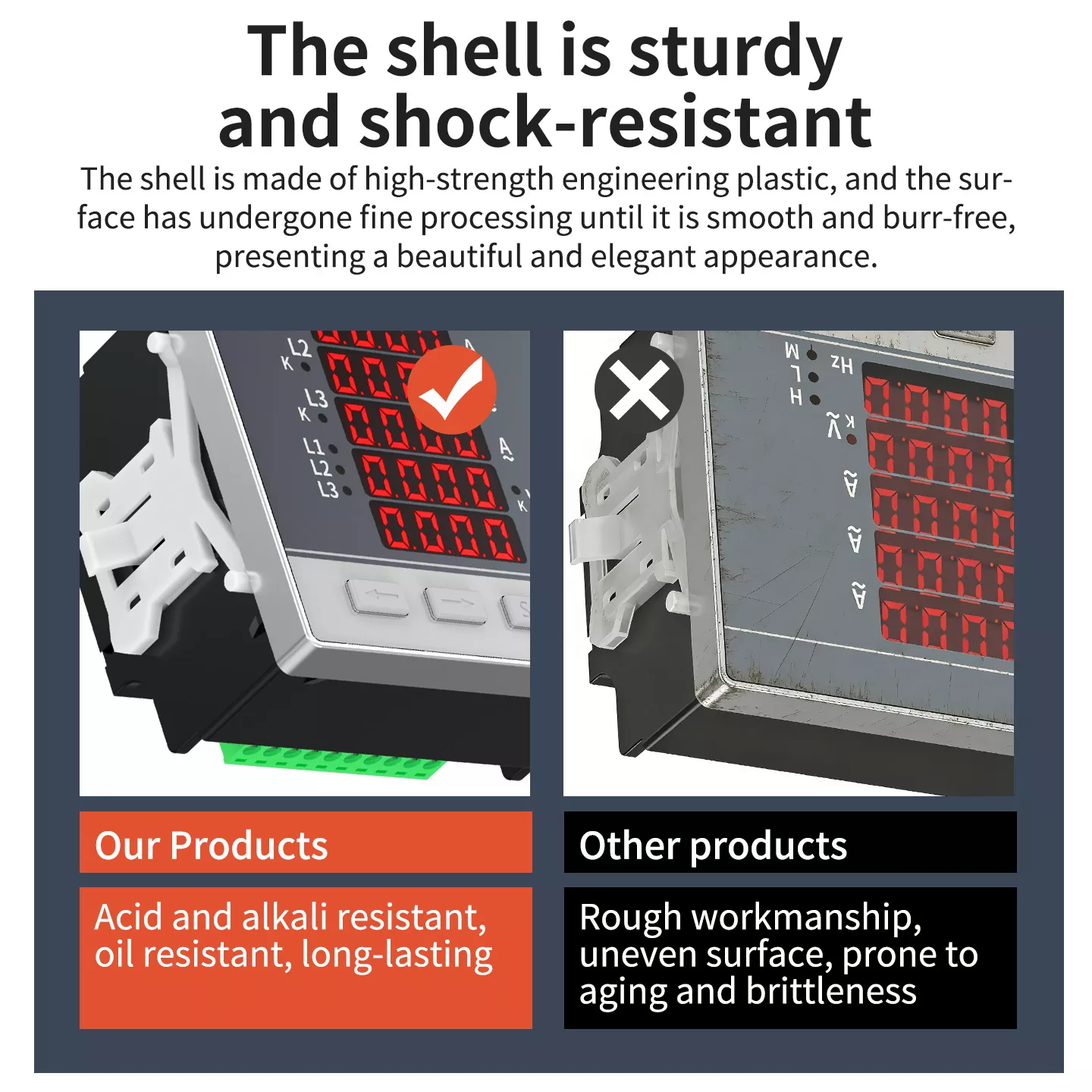

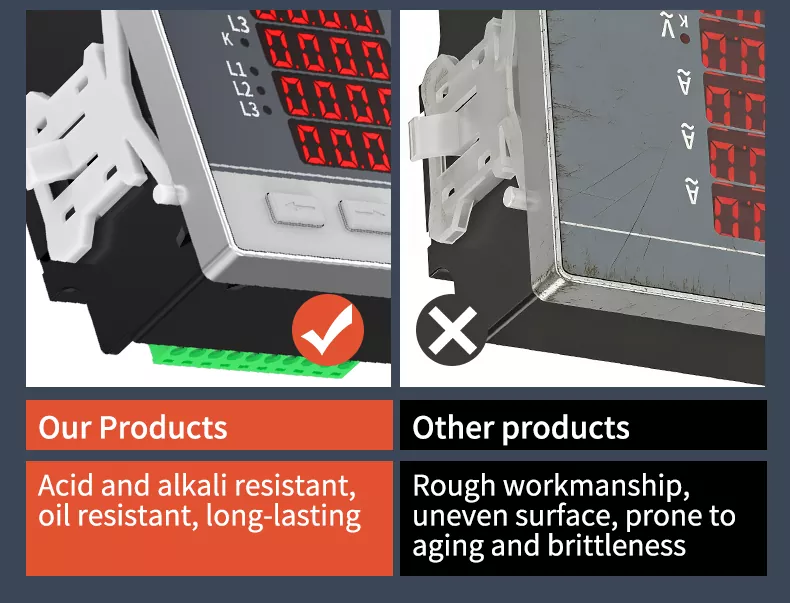

우리 제품과 다른 제품 비교

경쟁 제품과 비교하여 당사의 다기능 복합 측정기는 내산성 및 내알칼리성, 내유성 기능을 갖추고 있습니다. 거친 솜씨, 고르지 못한 표면 및 저렴한 제품에서 흔히 발생하는 노화/취성 문제를 방지하여 오래 지속되는 케이싱 대안.

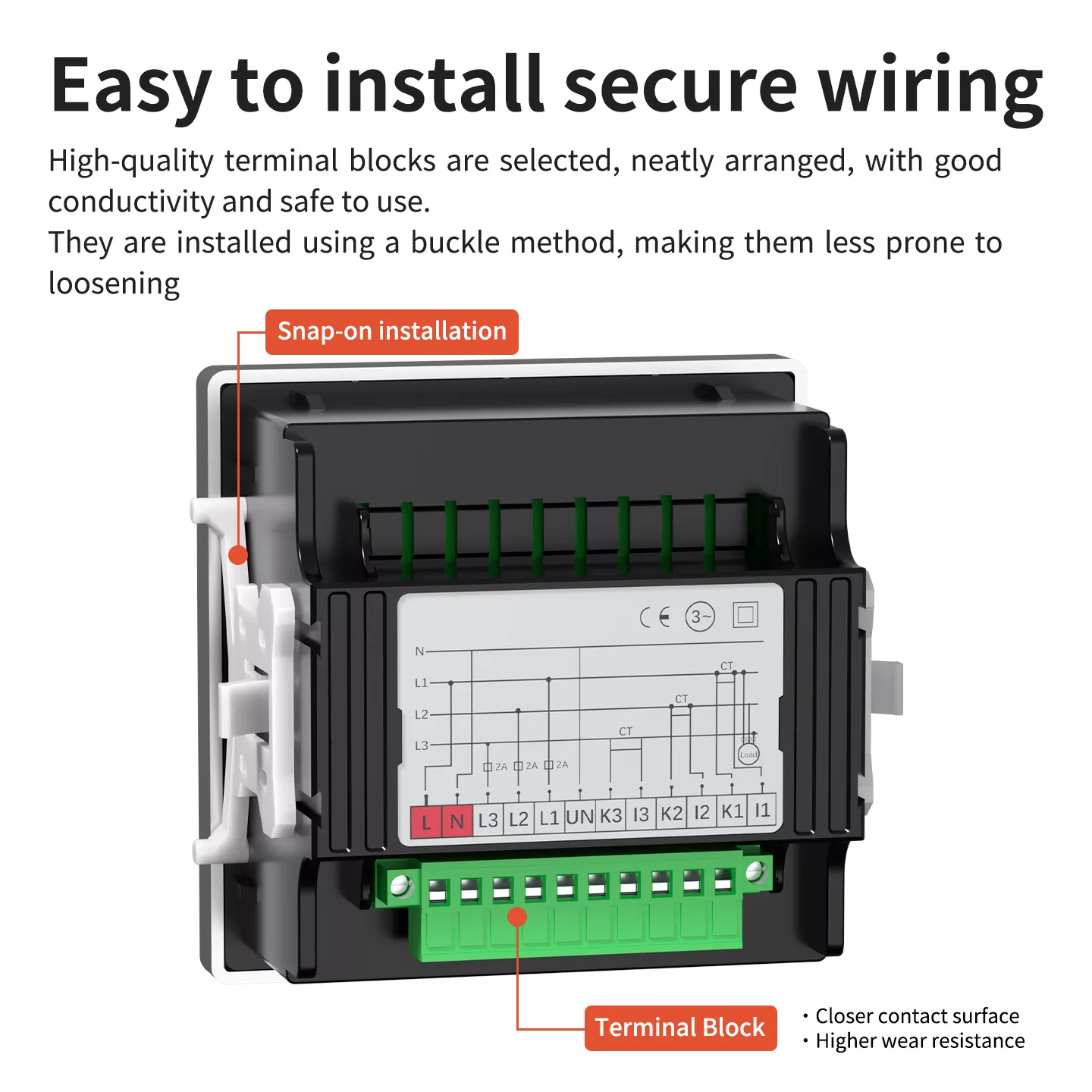

고품질 터미널 블록

다기능 복합 미터의 고품질 단자대는 접촉면이 더 가깝고 마모가 더 높습니다. 저항력이 있어 전류의 안전성을 확실하게 지켜주며, 배선이 깔끔하여 오접속 및 합선을 방지합니다. 최종 사용자를 위한 회로.

권위있는 인증

다자간 전문검사를 통과하고 권위 있는 인증(MA/CNAS)을 획득하여 다기능 복합 측정기는 도매 및 대량 조달에 대한 글로벌 품질 및 안전 표준을 충족합니다.

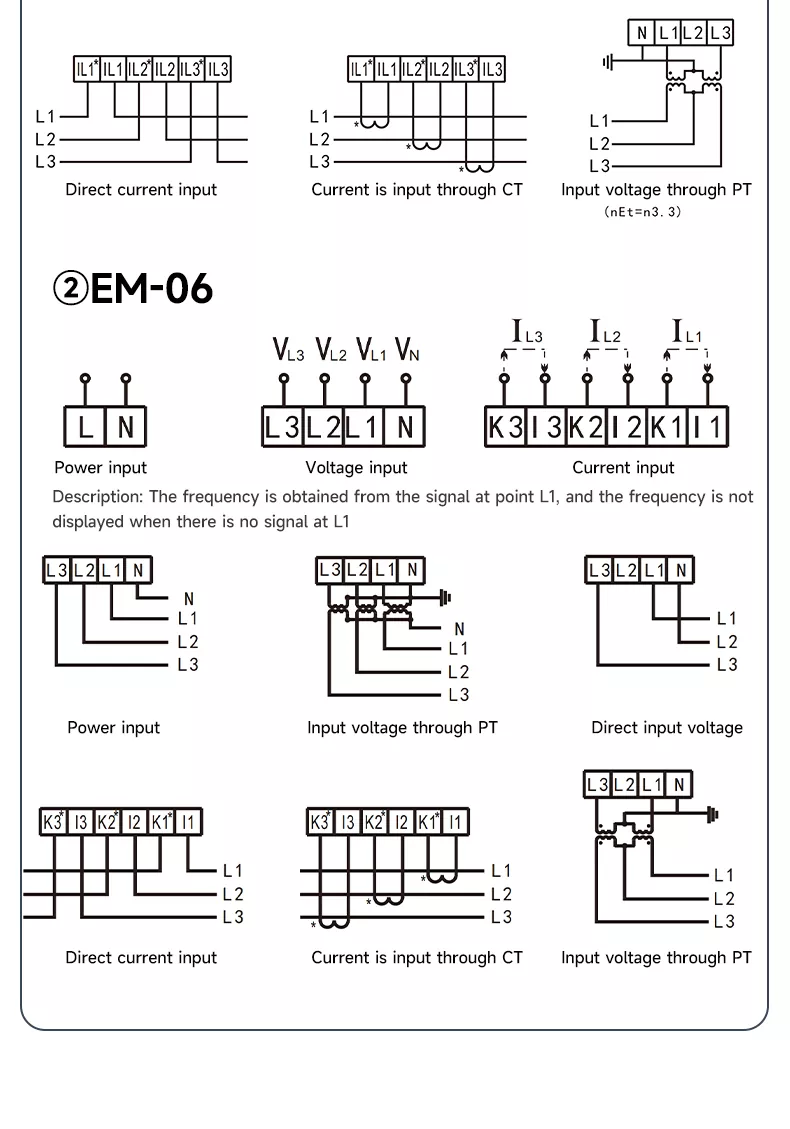

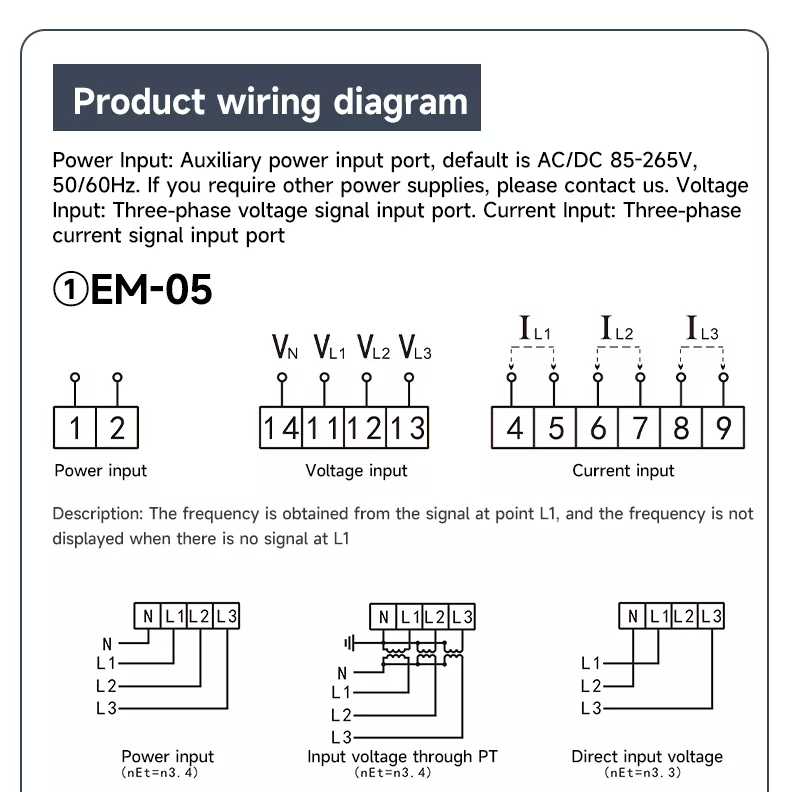

배선도

명확한 배선 지침은 EM-05 및 EM-06 모델 모두에 대한 쉬운 설치를 지원합니다.

• 전원 입력: L/N 단자(AC/DC 85-265V)에 연결합니다.

• 전압 입력: 3상 전압 신호를 해당 단자(L1/L2/L3 + N)에 연결합니다.

• 현재 입력: 변류기(CT) 신호를 해당 단자에 연결합니다.

• 복잡한 설정이 필요하지 않으며 분배 캐비닛 및 산업용 패널에 빠르게 배포하는 데 이상적입니다.

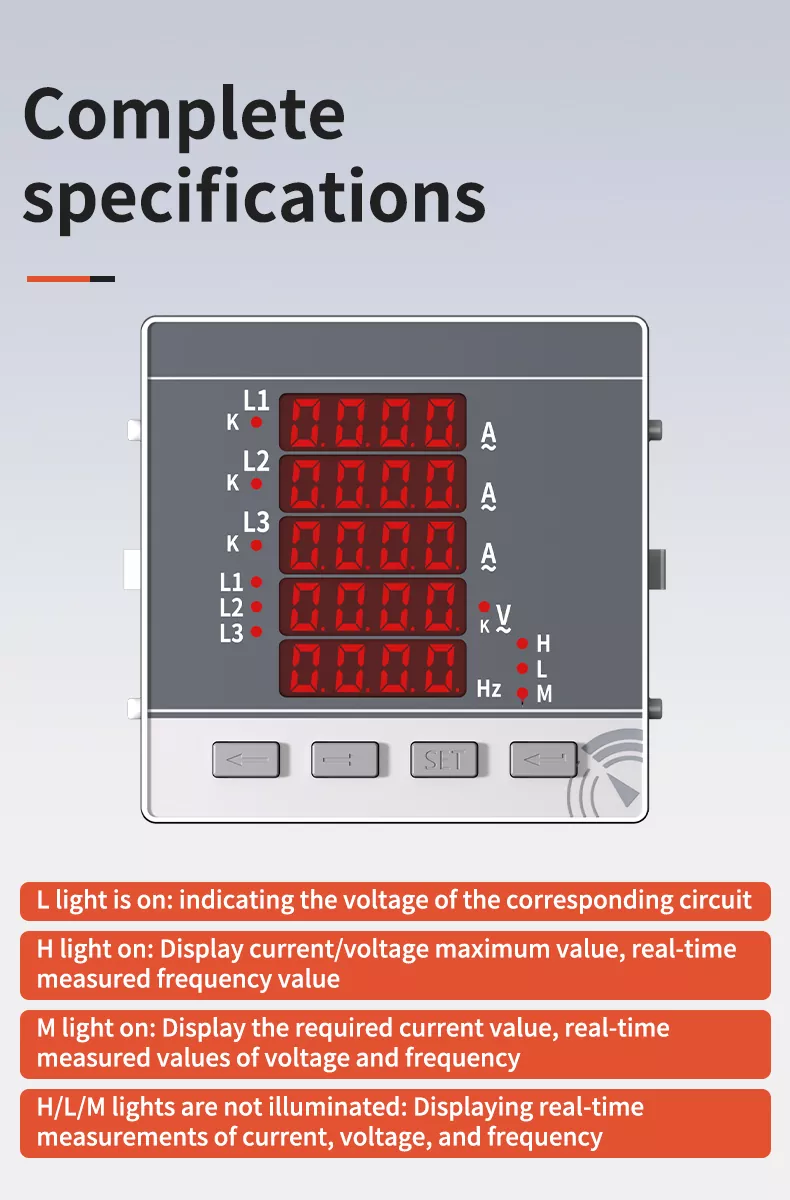

디스플레이 모드 설명

• L 점등: 해당 회로의 전압을 나타냅니다.

• H 점등: 전류/전압 최대값, 실시간 측정 주파수값을 표시합니다.

• M 불 켜짐: 필요한 전류값, 전압, 주파수의 실시간 측정값을 표시합니다.

• H/L/M 소등: 전류, 전압, 주파수의 실시간 측정값을 표시합니다.

FAQ

1. 다기능 복합 측정기의 측정 정확도는 얼마입니까?

0.5레벨의 높은 정확도에 도달하여 다양한 분야에 안정적이고 신뢰할 수 있는 3상 전력 매개변수 모니터링을 제공합니다. 전기 시스템.

2. 다기능 복합 측정기를 설치하는 방법은 무엇입니까?

빠르고 견고하며 분배 캐비닛, 산업 자동화에 적합한 스냅온 패널 장착을 채택합니다. 그리고 다른 시나리오.

3. 다기능 복합 측정기는 어떤 매개변수를 모니터링할 수 있나요?

3상 전류, 전압, 주파수 및 기타 주요 전력 매개변수를 포괄적으로 모니터링합니다. 선명한 디스플레이를 위한 고화질 LED 스크린.

4. 다기능 복합 측정기의 케이스는 난연성입니까?

네, 산과 알칼리에 강한 난연성 PC 소재를 사용하여 화재 위험을 효과적으로 예방합니다. 단락 및 과부하.

5. 어떤 모델과 크기를 사용할 수 있나요?

우리는 다양한 설치 및 요구 사항을 충족하기 위해 두 가지 모델(EM-05 / EM-06)과 두 가지 패널 크기(72×72 mm / 96×96 mm)를 제공합니다. 신청 요구 사항.

6.미터의 작동 온도 범위는 어떻게 되나요?

-20~70℃에서 안정적으로 작동할 수 있으며 최대 75℃의 단기 허용 오차를 가지며 다양한 산업 및 상업용에 적합합니다. 환경.
