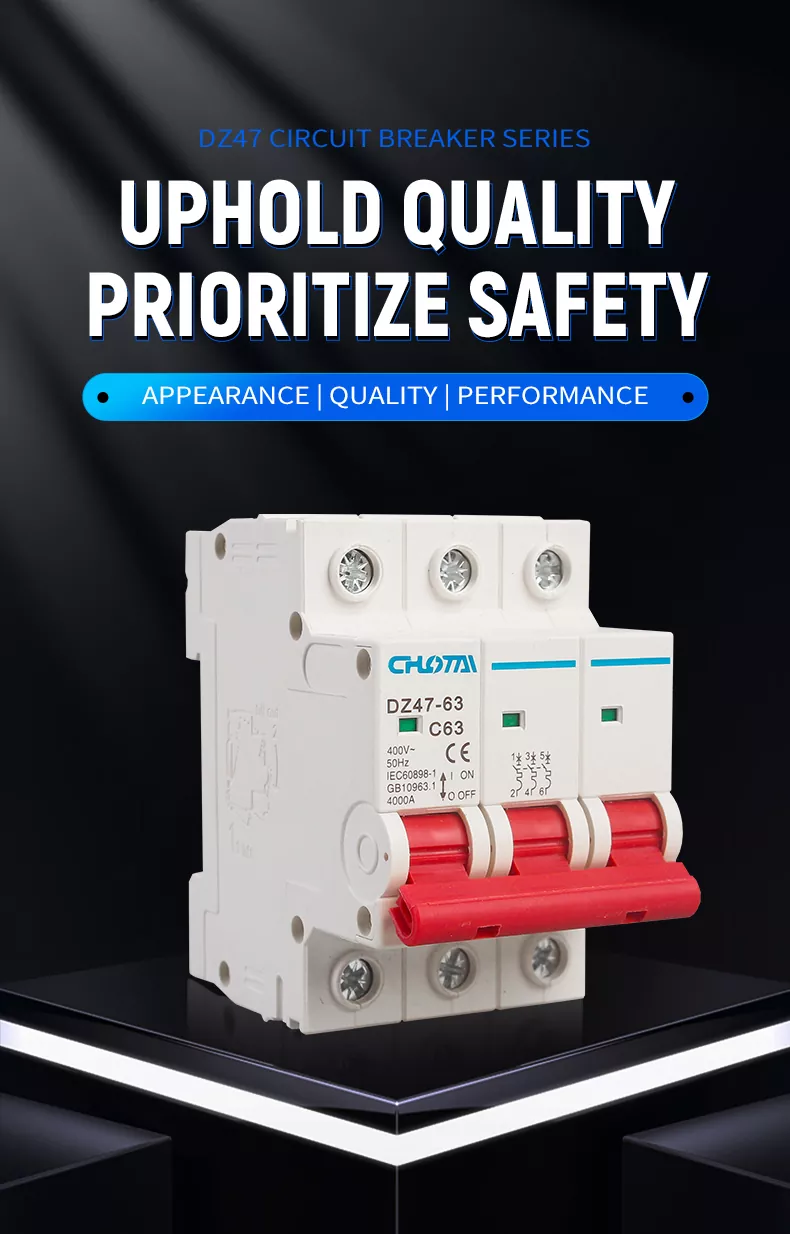

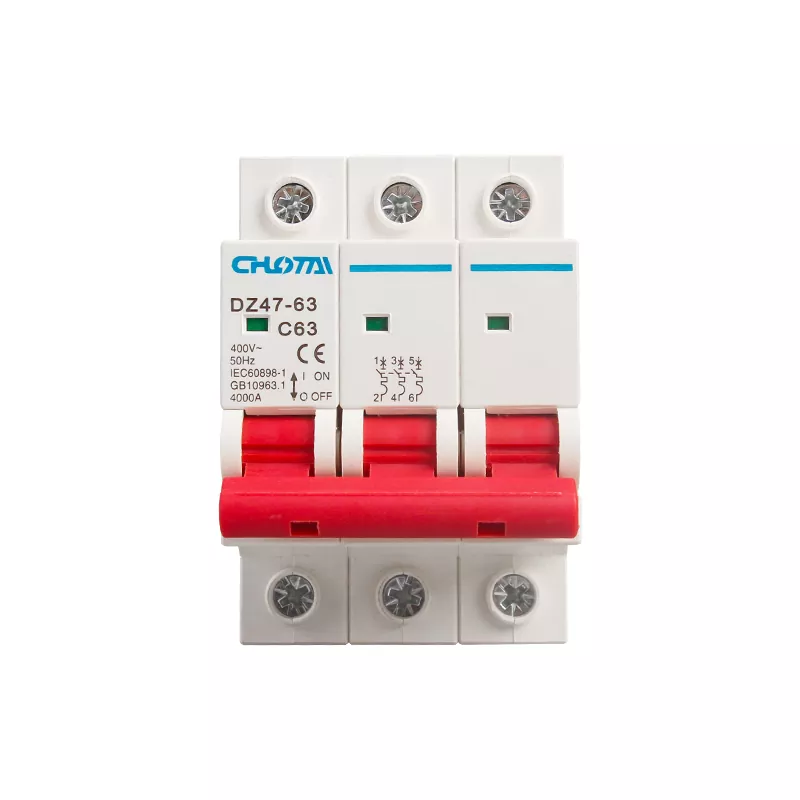

3P 63A DZ47 소형 회로 차단기

Eton은 3P 63A DZ47 소형 회로 차단기의 전문 중국 제조업체이자 공급업체로, 전 세계 구매자를 위한 도매 고성능 회로 보호 솔루션을 제공합니다. 3상 400V 전원 시스템용으로 설계된 이 회로 차단기는 과부하 또는 단락 상태에서 자동으로 전원을 차단하여 전기 위험 및 장비 손상을 효과적으로 방지합니다. 프리미엄 난연성 PC 소재와 정밀 엔지니어링으로 제작되어 내구성이 뛰어난 구조, 사용자 친화적인 작동 및 긴 서비스 수명이 특징입니다. IEC60898-1 및 GB10963.1 표준을 준수하며 배전 캐비닛, 주거용 건물, 산업 장비 및 상업용 전력 시스템에 널리 적용됩니다. 안정적인 품질, 공장 직접 공급 및 OEM/ODM 지원을 통해 Eton은 대량 구매 요구에 맞는 안정적인 솔루션을 보장합니다.

새로운 품질 업그레이드 및 더욱 뛰어난 내구성

당사의 DZ47-63 MCB는 도매 회로 보호 요구 사항을 충족하는 신뢰할 수 있는 중국 제조업체 및 공급업체 솔루션으로 글로벌 구매자에게 업그레이드된 품질과 안정적인 성능을 제공합니다. 재료 선택부터 최종 조립까지 모든 구성 요소를 엄격하게 검사하여 일관된 안전성과 내구성을 보장합니다.

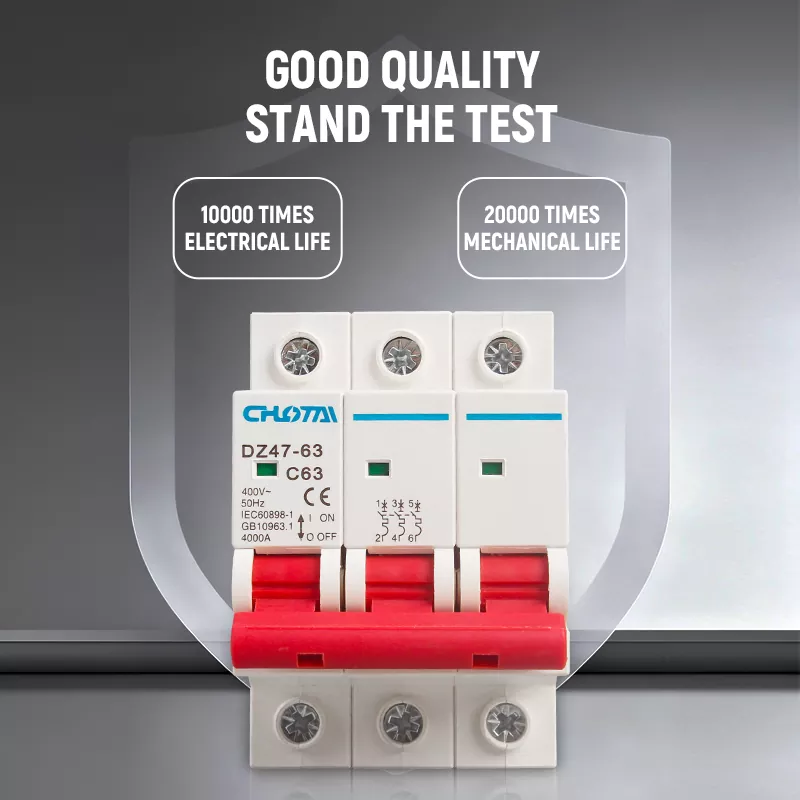

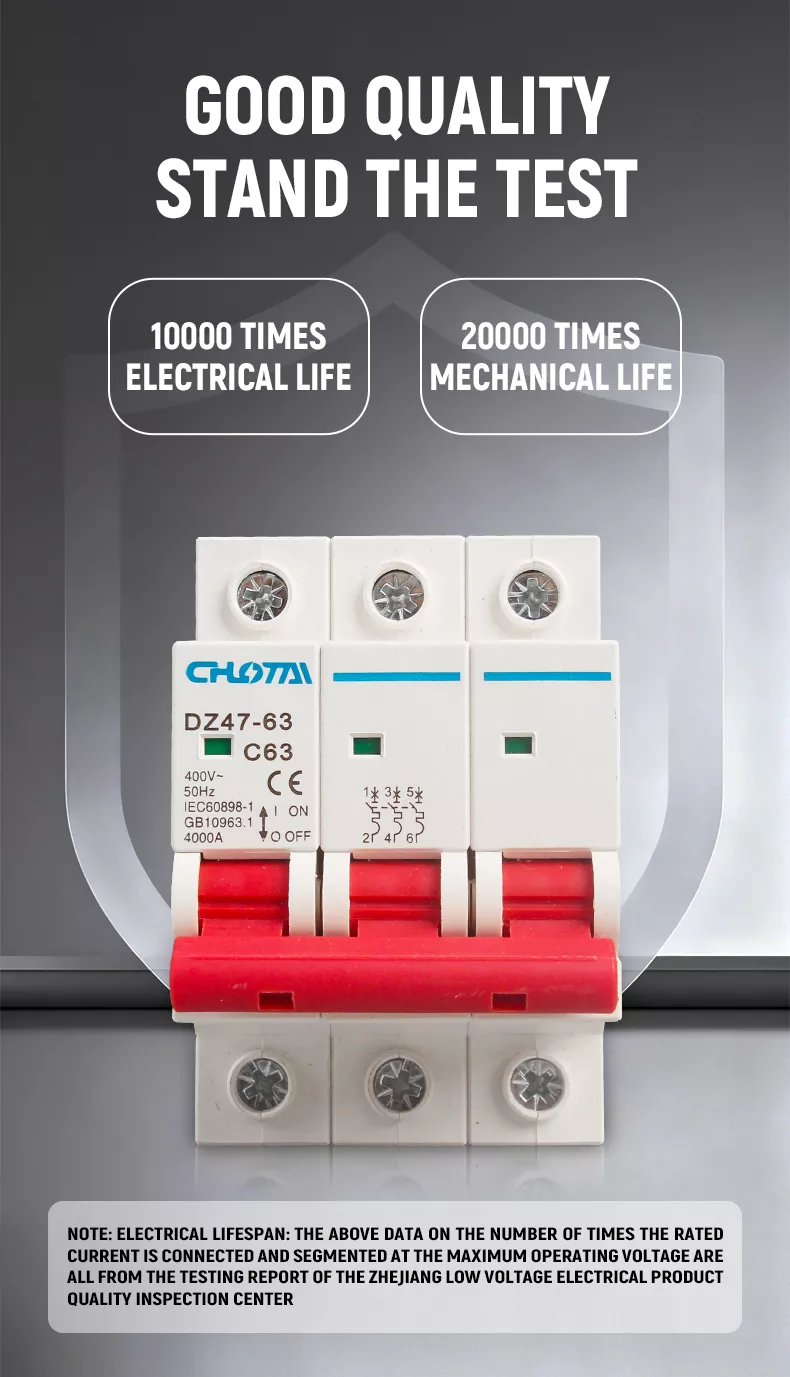

특징전기적 수명 10,000배그리고기계적 수명 20,000회, Zhejiang 저전압 전기 제품 품질 검사 센터에서 완벽하게 테스트되고 인증되었습니다. 열경화성 난연성 쉘은 뛰어난 내열성, 내충격성 및 자기 소화 성능을 제공하며, 고품질 구리 단자는 안정적인 전도성과 효율적인 전류 전달을 보장합니다.

배송 전 각 장치는 엄격한 노후화 및 내전압 테스트를 거쳐 가혹하고 까다로운 환경에서도 장기적으로 안정적인 작동을 보장합니다. 공장 공급 능력과 전문 OEM/ODM 지원을 통해 Eton은 산업, 상업 및 주거용 애플리케이션을 위한 신뢰할 수 있는 DZ47-63 MCB 솔루션을 제공합니다.

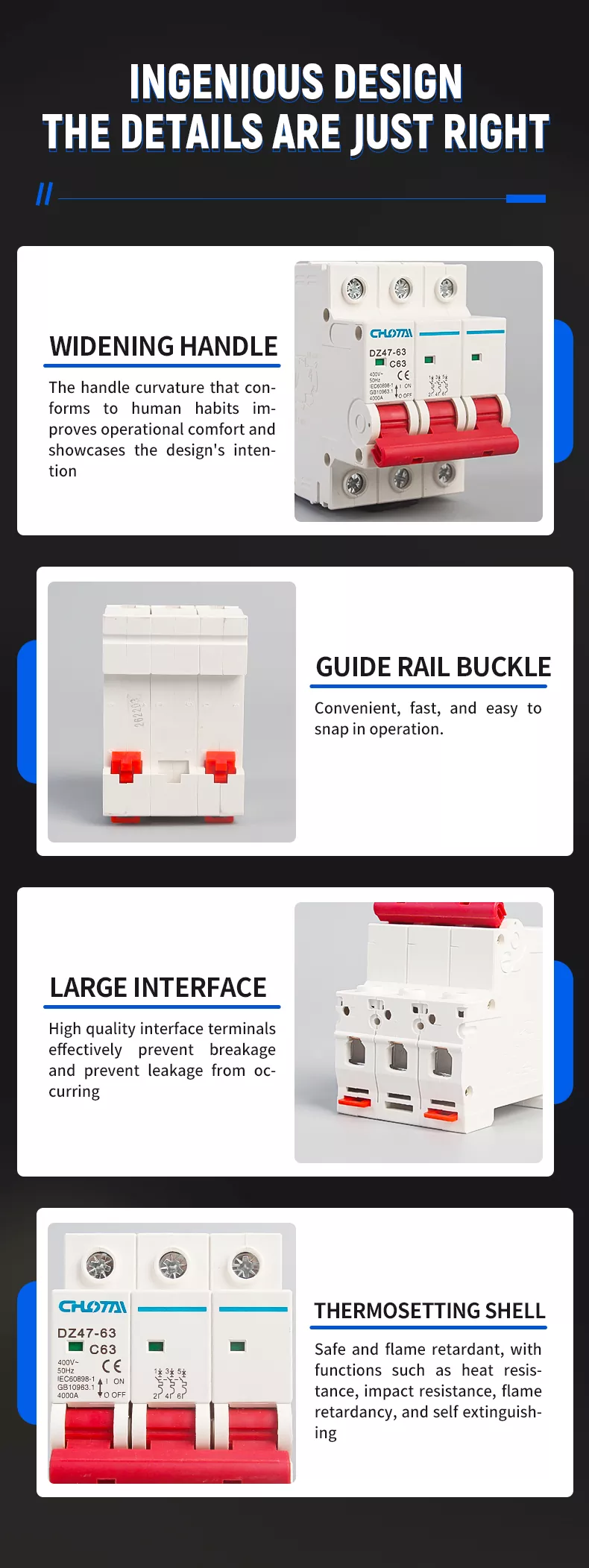

구조분석

MCB는 4가지 핵심 디자인 하이라이트를 갖춘 컴팩트하고 과학적인 구조를 채택했습니다.

1. 넓어진 D형 핸들: 인체공학적인 곡률로 편안한 조작이 가능하며, 쉽게 ON/OFF가 가능합니다.

2. 가이드 레일 버클: 표준 DIN35mm 레일 장착, 편리하고 빠른 스냅인 설치.

3. 대형 인터페이스 터미널: 고품질 단자를 사용하여 파손 및 누수를 방지하여 안전한 배선을 보장합니다.

4. 열경화성 쉘: 난연성, 내열성, 충격저항성, 자기소화성 소재로 안전성을 극대화하였습니다.

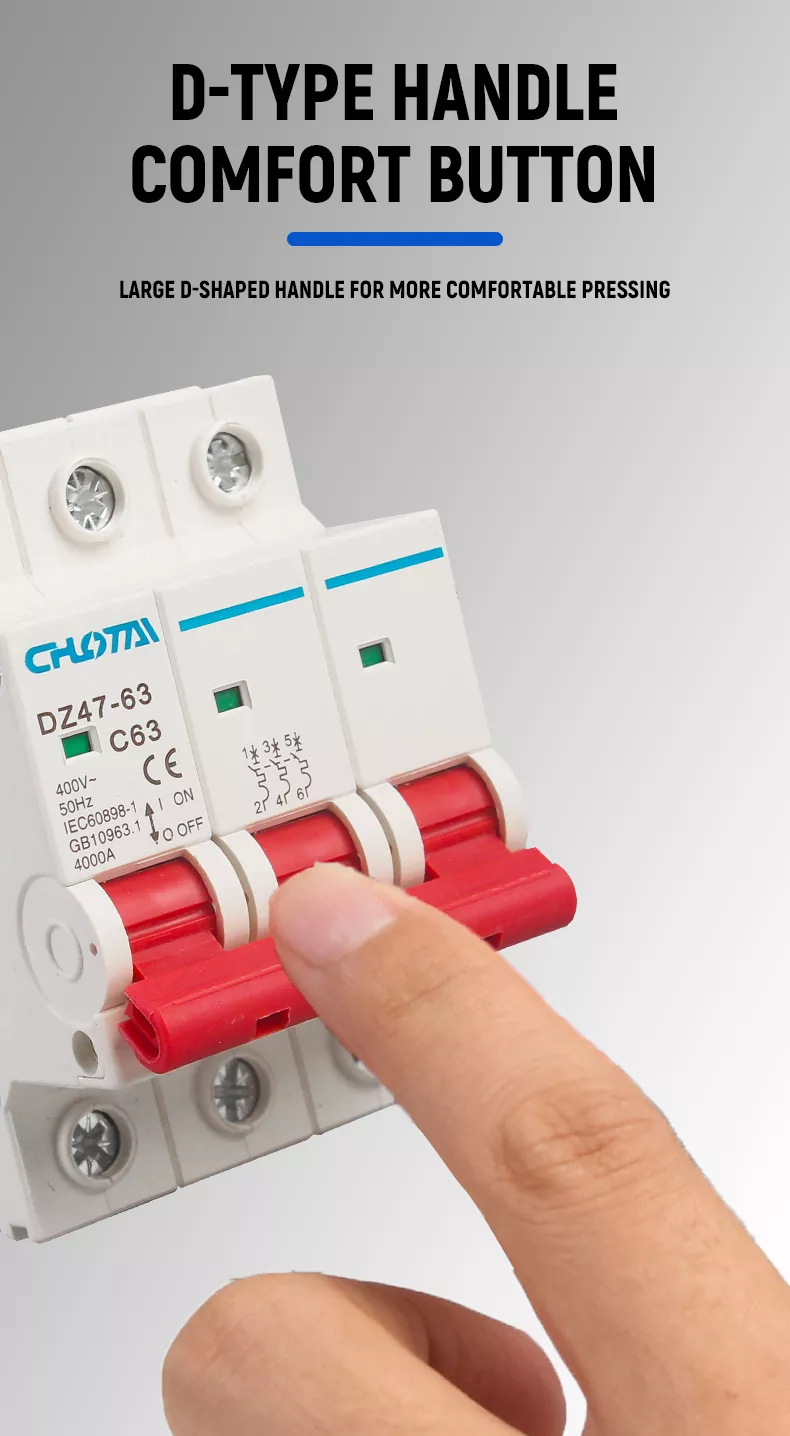

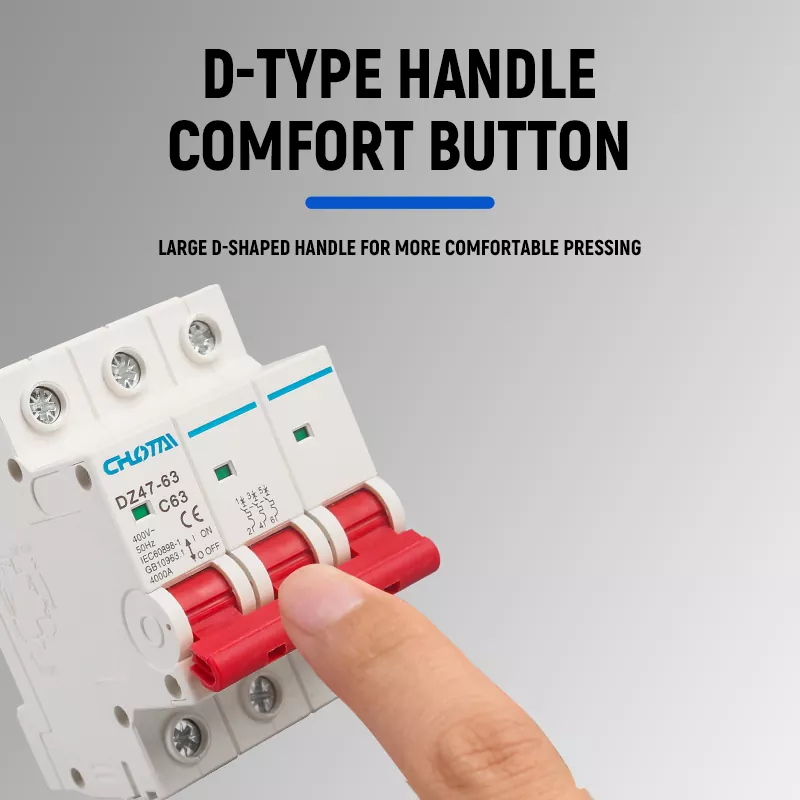

편안한 작동을 위한 인체공학적 D형 핸들

사람의 조작 습관에 맞게 설계된 대형 D자형 핸들이 장착되어 있습니다. 넓어진 곡선형 디자인은 편안한 그립감으로 빈번한 전환 시 작동 피로도를 줄여줍니다. 눈에 잘 띄는 빨간색 핸들로 선명한 시야 보장 상태를 인식하여 어두운 환경에서도 쉽게 작동할 수 있습니다.

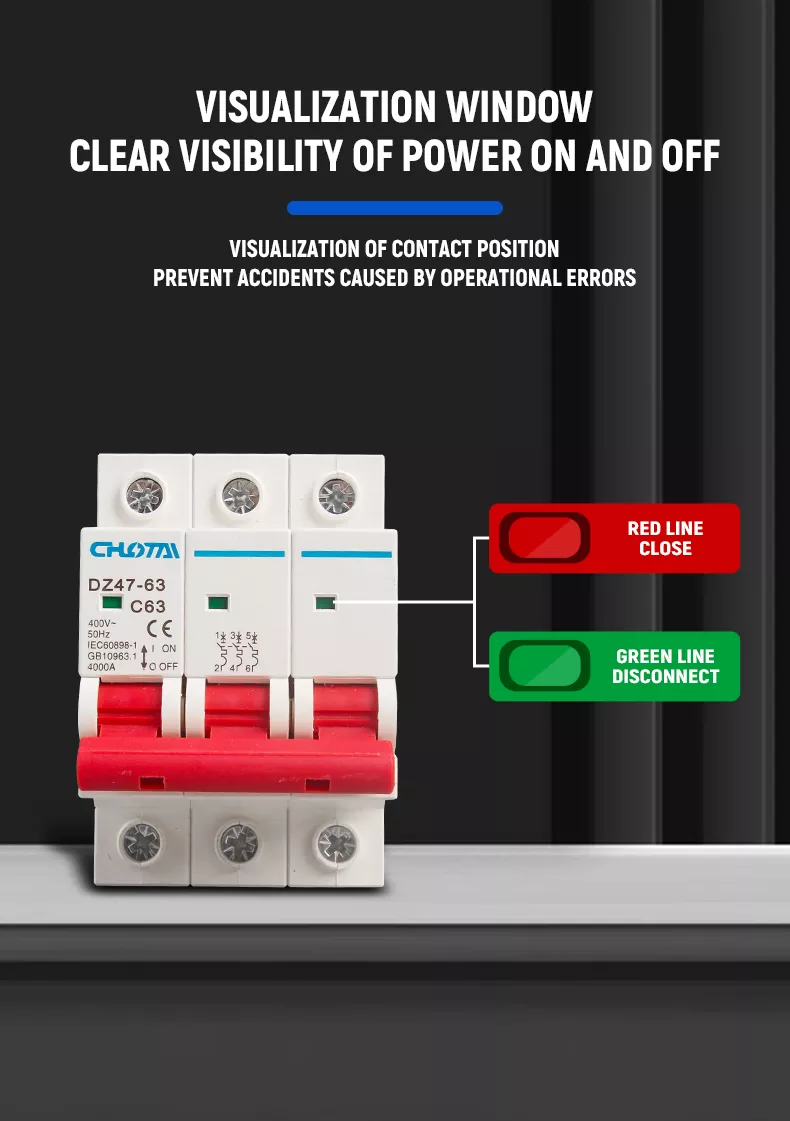

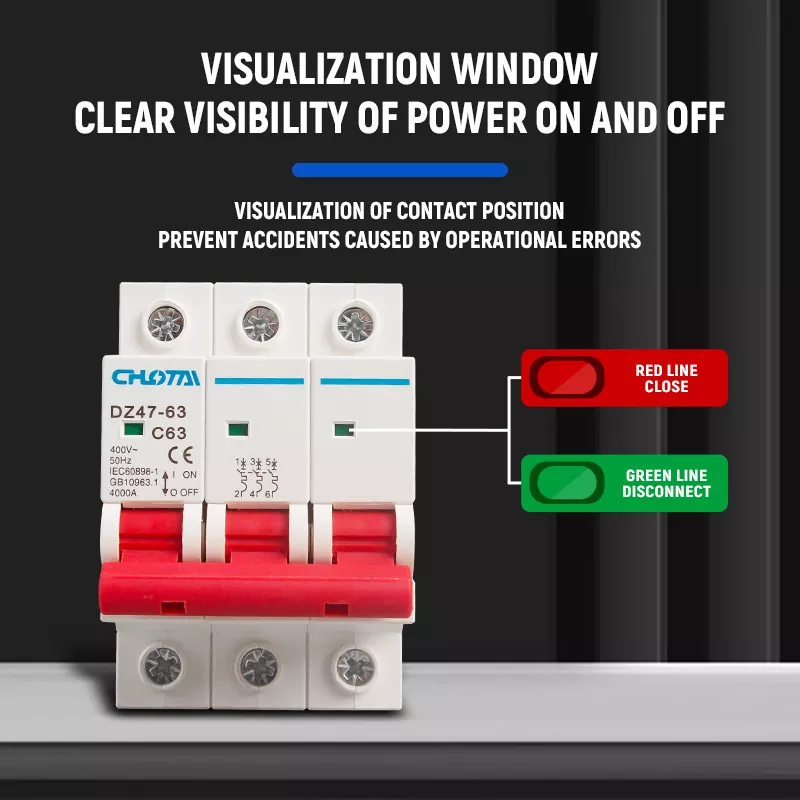

명확한 상태 표시를 위한 시각화 창

내장된 시각적 접촉 위치 창은 전원 상태를 명확하게 표시합니다. 녹색은 회로가 작동 중임을 나타냅니다. 연결이 끊어지면 빨간색은 회로가 닫혀 있음을 나타냅니다. 이를 통해 작동 오류로 인한 사고를 예방할 수 있습니다. 사용자는 차단기의 작동 상태를 즉시 확인할 수 있습니다.

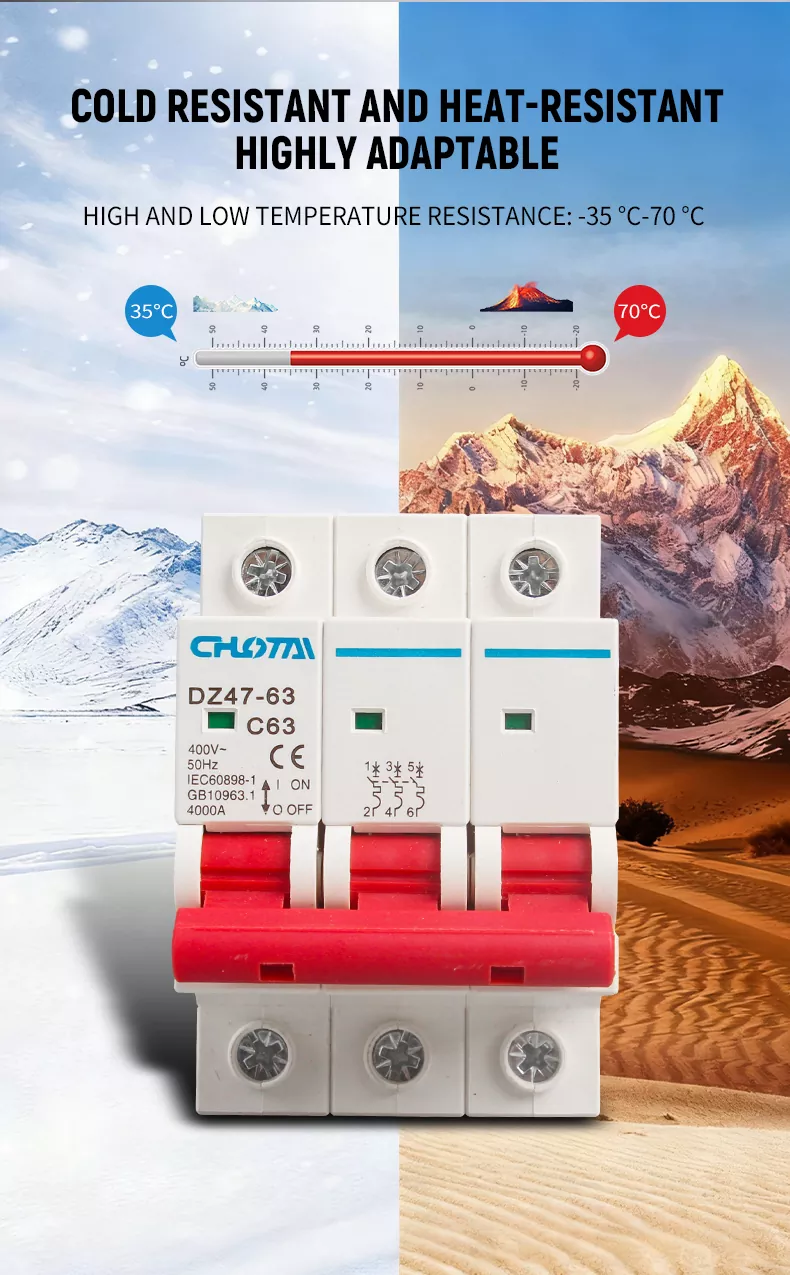

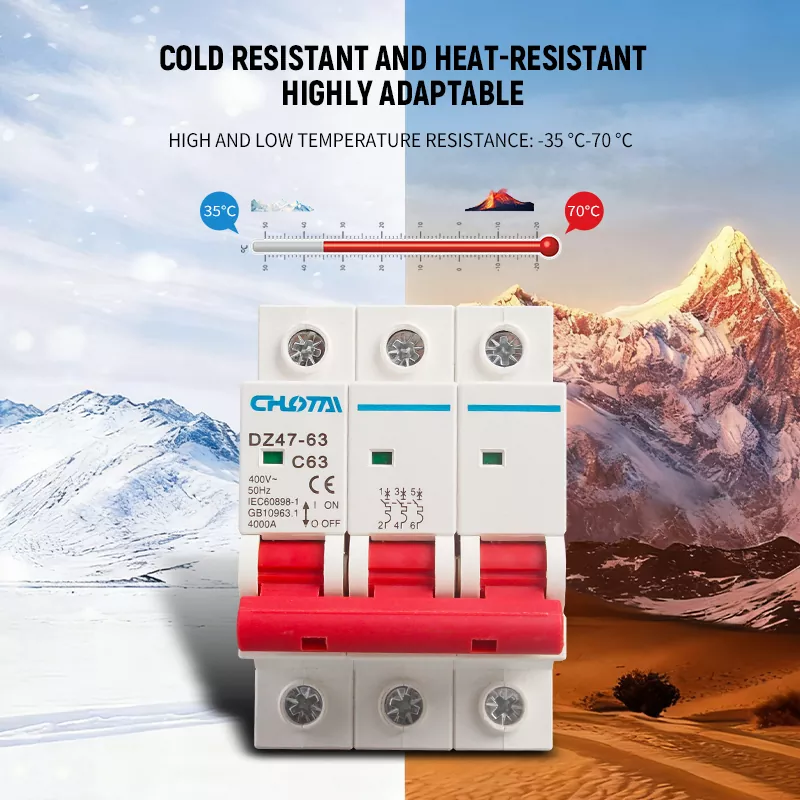

폭넓은 온도 적응성

MCB는 뛰어난 고온 및 저온 저항을 갖추고 있으며 작동 온도 범위는 다음과 같습니다.-35°C ~ 70°C. 극한의 추위(예: 고산지대)와 고온(예: 사막, 산업 작업장)에서도 안정적으로 작동합니다. 다양한 기후 조건에서 안정적인 회로 보호를 보장합니다.

우리 제품과 비교. 기타 제품

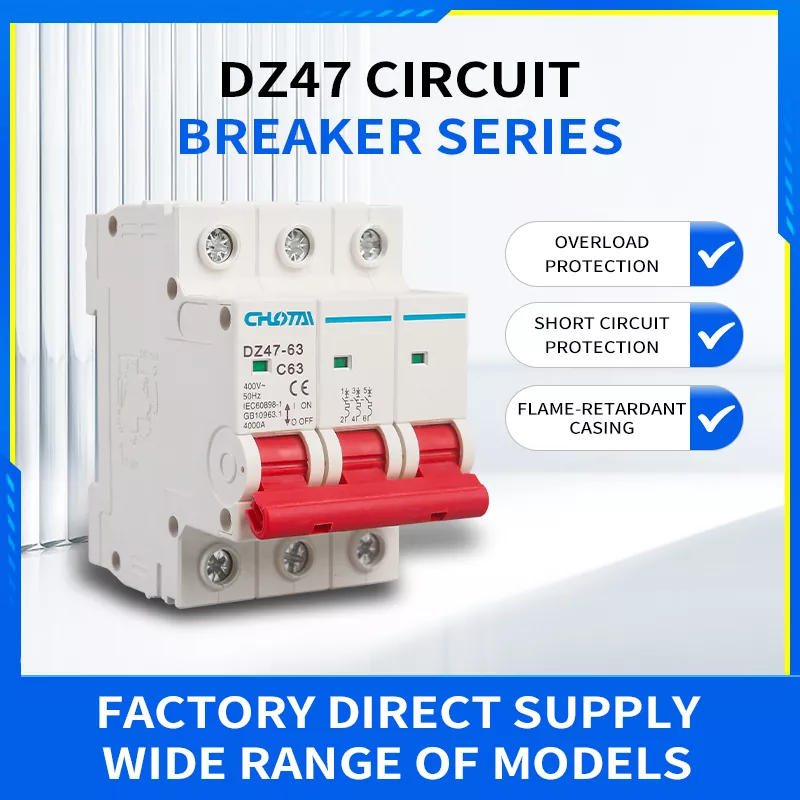

핵심 이점

단락 및 과부하 보호: 고장시 자동으로 전원을 차단하여 전기화재를 예방합니다.

난연성 소재: 내화성이 뛰어난 열경화성 쉘로 극한 상황에서도 안전성을 보장합니다.

쉬운 설치: 표준 DIN35mm 레일 장착, 빠른 스냅인 설치, 모든 분배 캐비닛과 호환 가능.

긴 서비스 수명: 전기 10,000회, 기계적 20,000회 내구성으로 장기간 사용이 가능합니다.

명확한 상태 표시: 실시간 전원 상태를 시각적으로 표시하여 작동 오류를 방지합니다.

폭넓은 적용 가능성: 3상 400V 시스템에 적합한 3P 63A 모델로 주거용, 상업용, 산업용 요구 사항을 충족합니다.

6가지 핵심 판매 포인트

• 과부하 및 단락 보호: 회로 및 전기 장비를 보호하는 이중 보호 기능입니다.

• 난연성 쉘: 고강도 열경화성 소재로 내열성, 내충격성, 자기소화성을 지닌 소재입니다.

• 인체공학적 핸들: D타입의 넓어진 디자인으로 편안하고 손쉬운 조작이 가능합니다.

• 시각적 상태 창: 명확한 ON/OFF 표시로 작동 위험을 제거합니다.

• 넓은 온도 저항: -35°C ~ 70°C 작동 범위, 모든 환경에 적용 가능.

• 권위 있는 인증: CE, CCC 인증, 국제안전기준 만족.

견고하고 난연성 쉘

쉘은 고성능 열경화성 PC 소재로 만들어졌으며 매끄럽고 버가 없는 표면과 뛰어난 내구성을 자랑합니다. 기계적 강도. 난연성, 내열성, 내충격성이 우수하며, 자기 소화 특성으로 단락 및 과부하로 인한 화재를 효과적으로 예방합니다. 재료는 또한 노화 방지 및 부식 방지 기능을 갖추고 있어 다양하고 복잡한 환경에서 장기간 안전한 사용을 보장합니다.

고품질 단자 및 간편한 배선

고전도 구리로 제작된 대형 고품질 인터페이스 단자를 갖추고 있습니다. 압력판 배선 보드 설계는 안전하고 견고한 배선을 보장하여 파손 및 누출을 효과적으로 방지합니다. 넓은 터미널 공간 두꺼운 전선을 수용하여 설치가 더 쉽고 안정적입니다.

표준 DIN 레일 장착

편리한 스냅인 버클을 사용하여 표준 DIN35mm 가이드 레일 설치용으로 설계되었습니다. 그것은 모두와 호환됩니다 도구가 필요 없는 빠른 설치 및 분해가 가능한 표준 분배 캐비닛, 빠른 배포에 적합 다양한 전력 분배 시나리오에서.

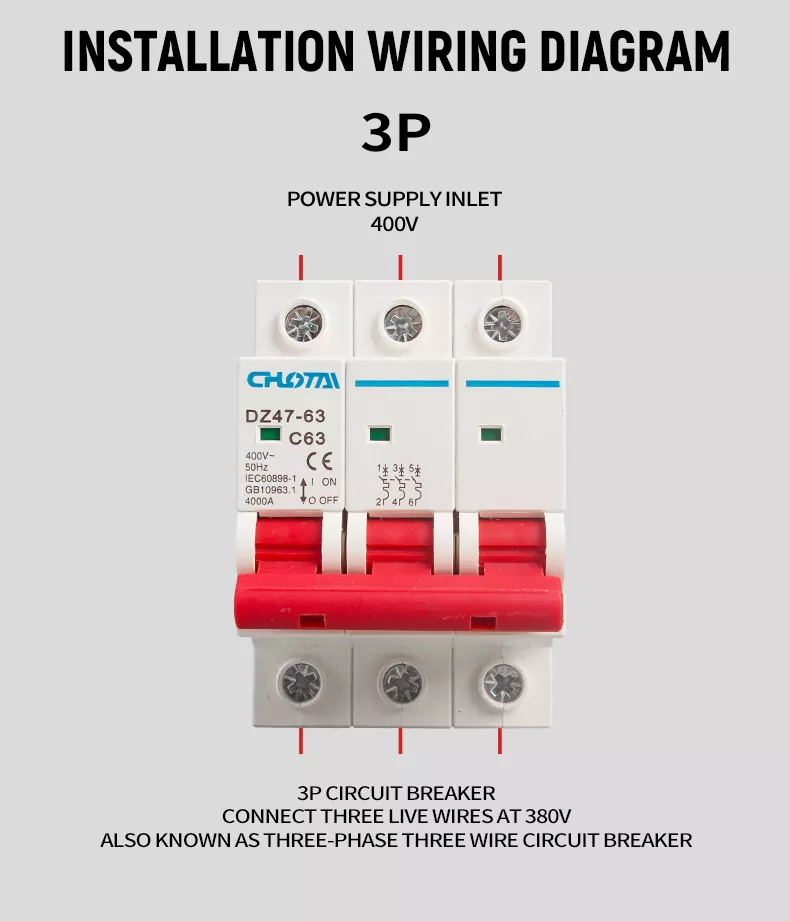

3피 설치 배선 다이어그램

3상 400V 전원 투입구를 3P MCB의 상단 단자에 연결합니다.

부하(장비)를 MCB의 하단 단자에 연결합니다.

과열을 방지하기 위해 모든 배선이 단단히 조여져 있는지 확인하십시오.

MCB를 켜서 정상적인 전원 공급을 확인하십시오.

참고: 이 3P 회로 차단기는 380V/400V용 3개의 활선을 연결하는 데 사용되는 3상 3선 장치입니다. 3상 전력 시스템.

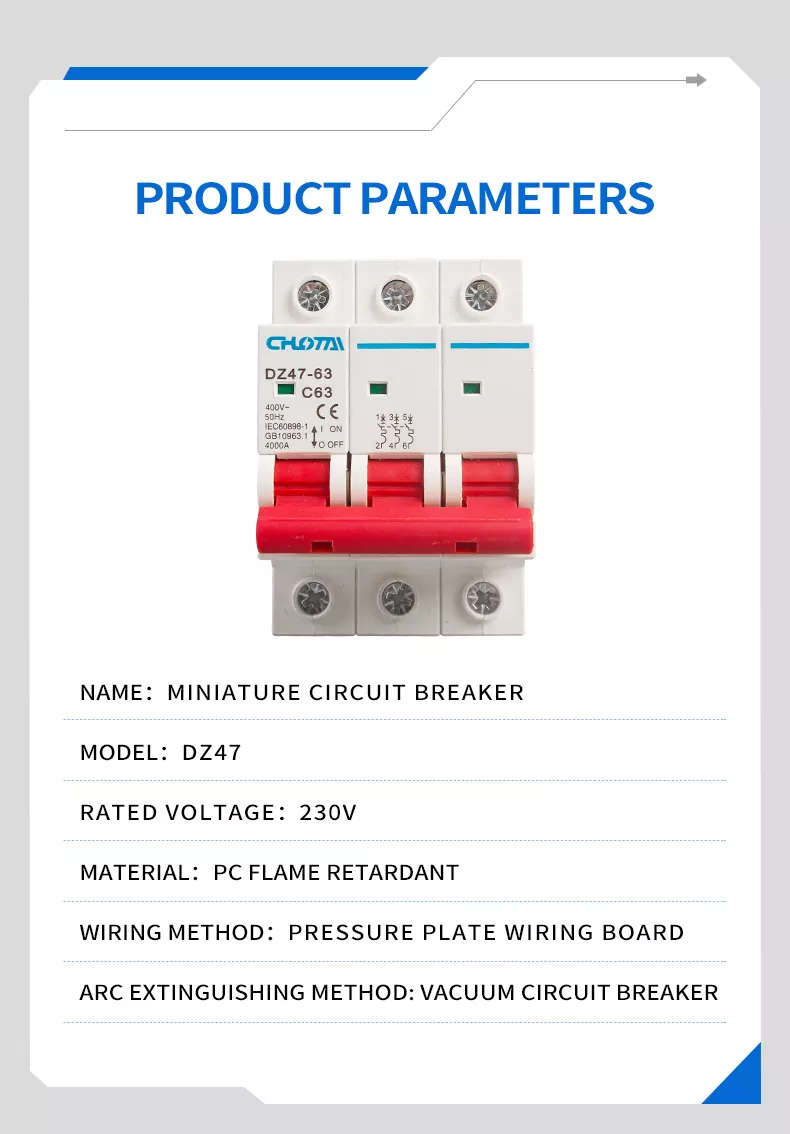

제품 매개변수

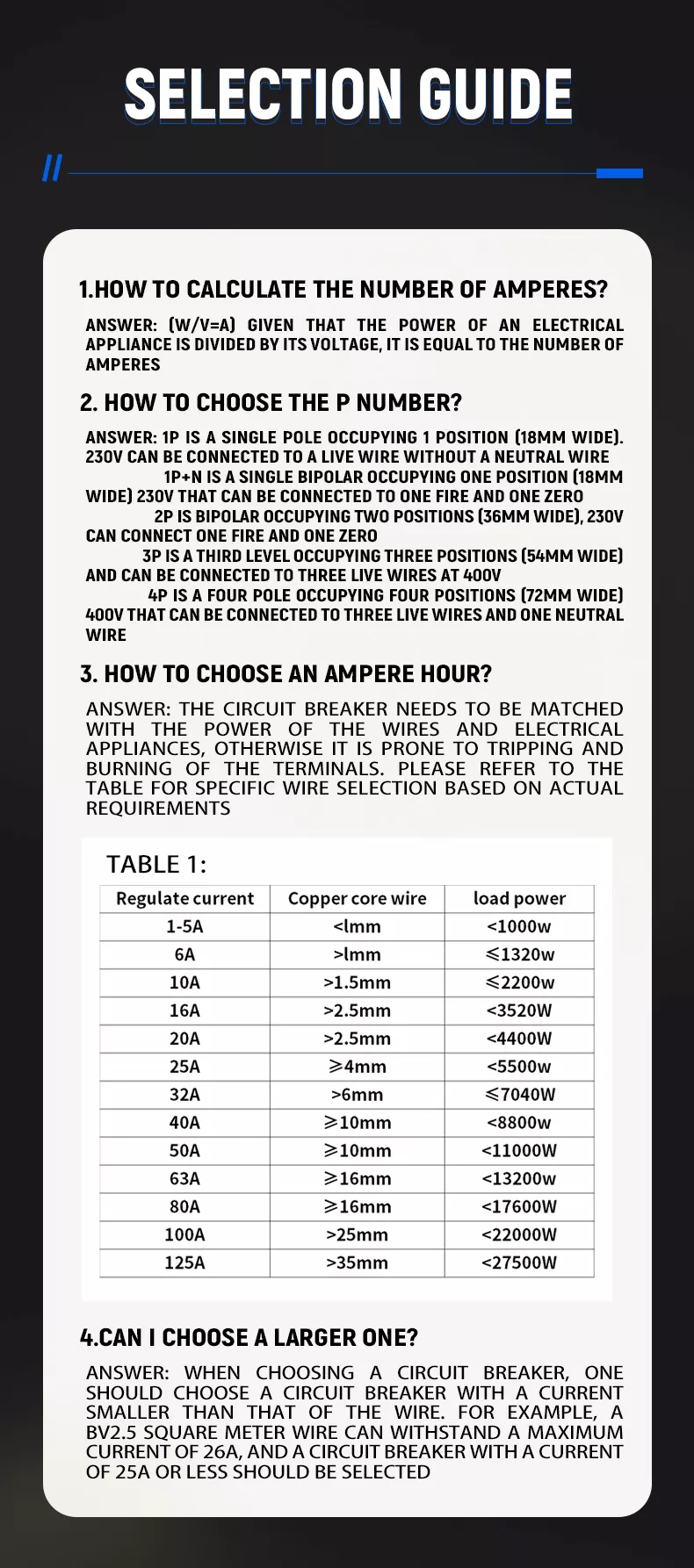

선택 가이드

1. 암페어 수를 계산하는 방법은 무엇입니까?

공식:전류(A) = 전력(W) / 전압(V). 전기 제품의 전력을 기준으로 필요한 전류를 계산하십시오.

2. 극수를 선택하는 방법은 무엇입니까?

• 1P: 단극, 모듈 1개(폭 18mm), 230V 활선 전용(중성 없음).

• 1P+N: 모듈 1개(폭 18mm), 230V 라이브 + 중립용.

• 2P: 모듈 2개(폭 36mm), 230V 라이브 + 중립용.

• 3피: 모듈 3개(폭 54mm), 400V 3상 활선용(본 제품).

• 4P: 모듈 4개(폭 72mm), 400V 3상 + 중성용.

3. 암페어 등급을 선택하는 방법은 무엇입니까?

트립이나 단자 과열을 방지하려면 차단기 정격을 전선 및 기기 전원에 맞추십시오. 표를 참조하세요 아래:

4. 더 큰 것을 선택할 수 있나요?

아니요. 항상 정격 전류의 차단기를 선택하십시오.와이어의 최대 운반 용량보다 작음. 예를 들어, 2.5mm² BV 전선은 최대 26A를 견딜 수 있으므로 25A 이하의 차단기를 선택해야 합니다.

널리 사용됨

당사의 DZ47-63 3P 63A 소형 회로 차단기는 다음 분야에서 널리 사용됩니다.

• 주거용 건물: 가정용 분전함, 3상 전원 보호

• 상업용 건물: 오피스 빌딩, 쇼핑몰 배전 시스템

• 산업 장비: 공장작업장, 생산라인 3상 전원보호

• 배포 캐비닛: 배전함, 전기 제어 캐비닛

• 재생에너지: 태양광발전시스템, 풍력발전 배전반

• 하부 구조: 공공시설, 가로등, 통신기지국

FAQ

1. 이 3P 63A DZ47 MCB의 주요 기능은 무엇입니까?

3상 회로 보호 장치입니다.과부하 보호 그리고단락 보호. 회로에 과부하가 걸리거나 단락이 발생한 경우 자동으로 전원을 차단하여 전원을 차단하는 기능입니다. 전기 화재 및 장비 손상, 전력 시스템의 안전 보장.

2. 본 제품의 정격전압과 전류는 어떻게 되나요?

3피 63A 모델이며 정격전압은400V~ (3상 전력 시스템에 적합) 및 정격 전류는63A, 차단 용량은 4000A입니다.

3. 설치 방법은 무엇입니까?

지원합니다표준 DIN35mm 가이드 레일 장착, 빠르고 쉬운 설치를 위한 스냅인 버클 디자인으로 모든 표준 분배 캐비닛과 호환됩니다.

4. 작동 온도 범위는 무엇입니까?

이 제품은 온도 적응성이 뛰어나며 작동 온도 범위는 다음과 같습니다.-35°C ~ 70°C, 극한의 저온 및 고온 환경에서 사용하기에 적합합니다.

5. 올바른 회로 차단기 등급을 선택하는 방법은 무엇입니까?

먼저 전류 = 전력 / 전압을 사용하여 필요한 전류를 계산한 다음 차단기 정격을 선택합니다.와이어의 최대 운반 용량보다 작습니다. 안전을 보장하기 위해. 자세한 매칭은 당사 선택 가이드 표를 참조하세요.

6. 이 제품에는 어떤 인증이 있습니까?

DZ47-63 MCB가 통과했습니다.CE 인증 (EU 표준 준수) 및CCC 인증 (중국 국가 표준 준수) IEC60898-1 및 GB10963.1 국제 표준을 충족합니다.
