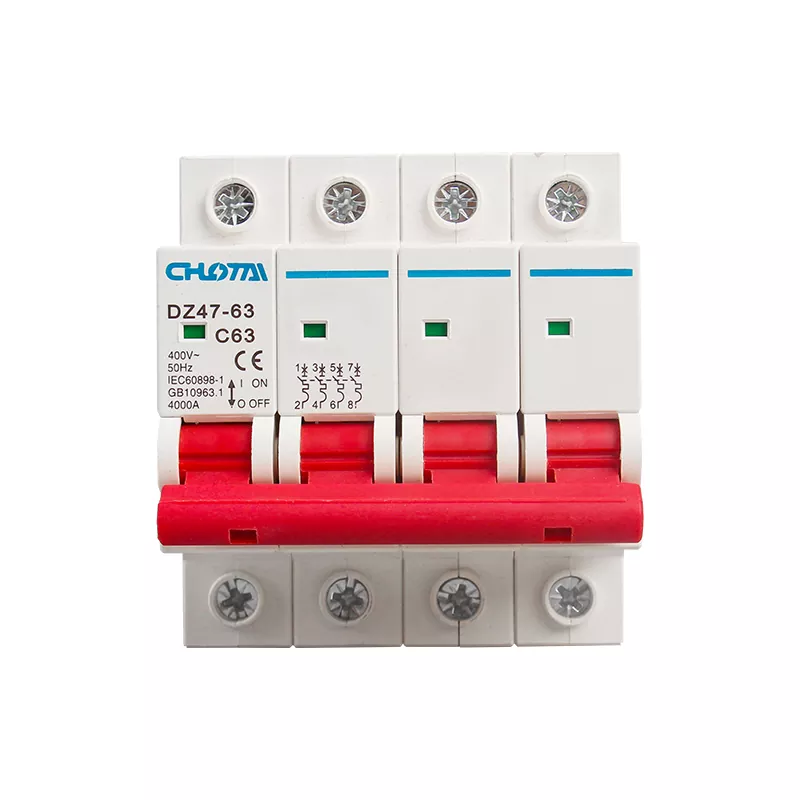

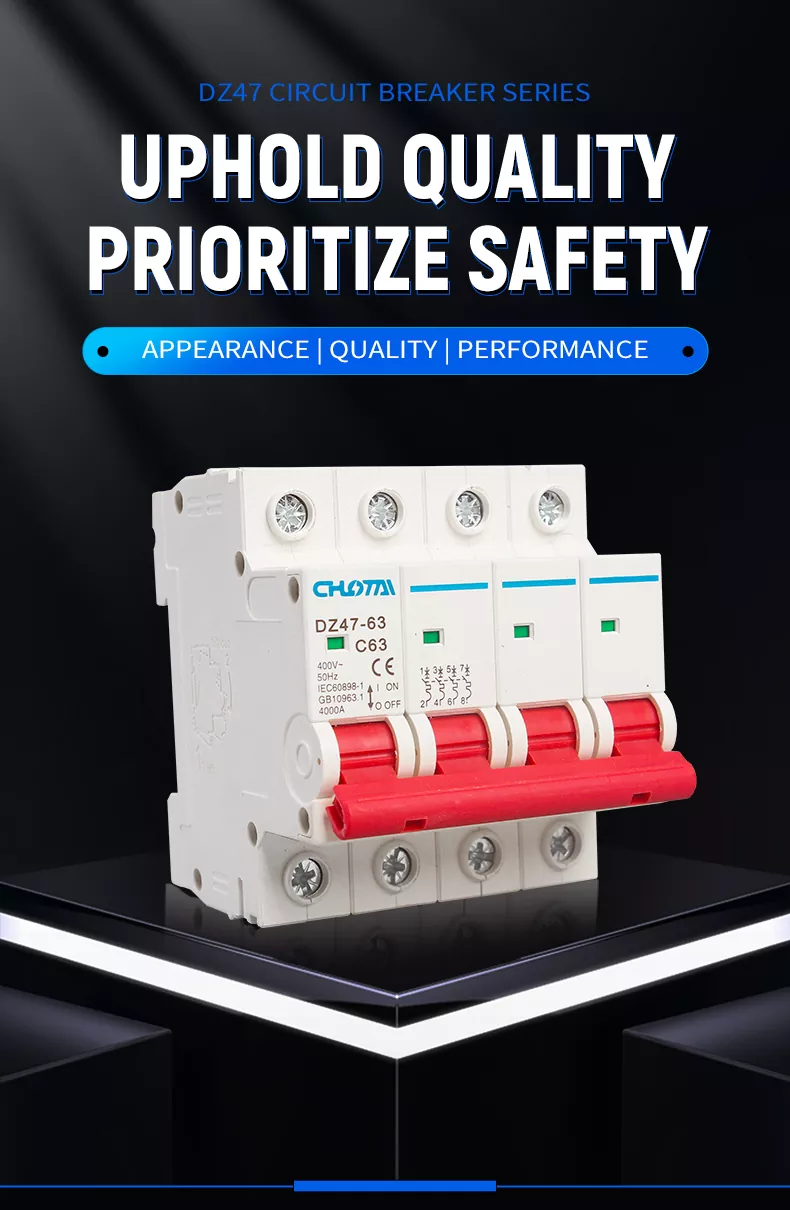

4P 63A DZ47 소형 회로 차단기

당사의 4P 63A DZ47 소형 회로 차단기는 3상 4선 전용 고성능 회로 보호 장치입니다. 400V 전원 시스템. 과부하, 합선, 낙뢰서지 발생시 자동으로 트립되어 전원을 차단하며, 전기 화재 및 장비 손상을 효과적으로 방지합니다. 프리미엄 난연성 PC 소재를 사용하여 제작되었으며, 정밀 엔지니어링으로 사용자 친화적인 디자인, 긴 서비스 수명 및 CE/CCC 인증을 특징으로 합니다. 그것은 널리 배전 캐비닛, 주거용 건물, 산업 장비 및 상업용 전력 시스템에 사용됩니다. 안전하고 안정적인 전원 작동.

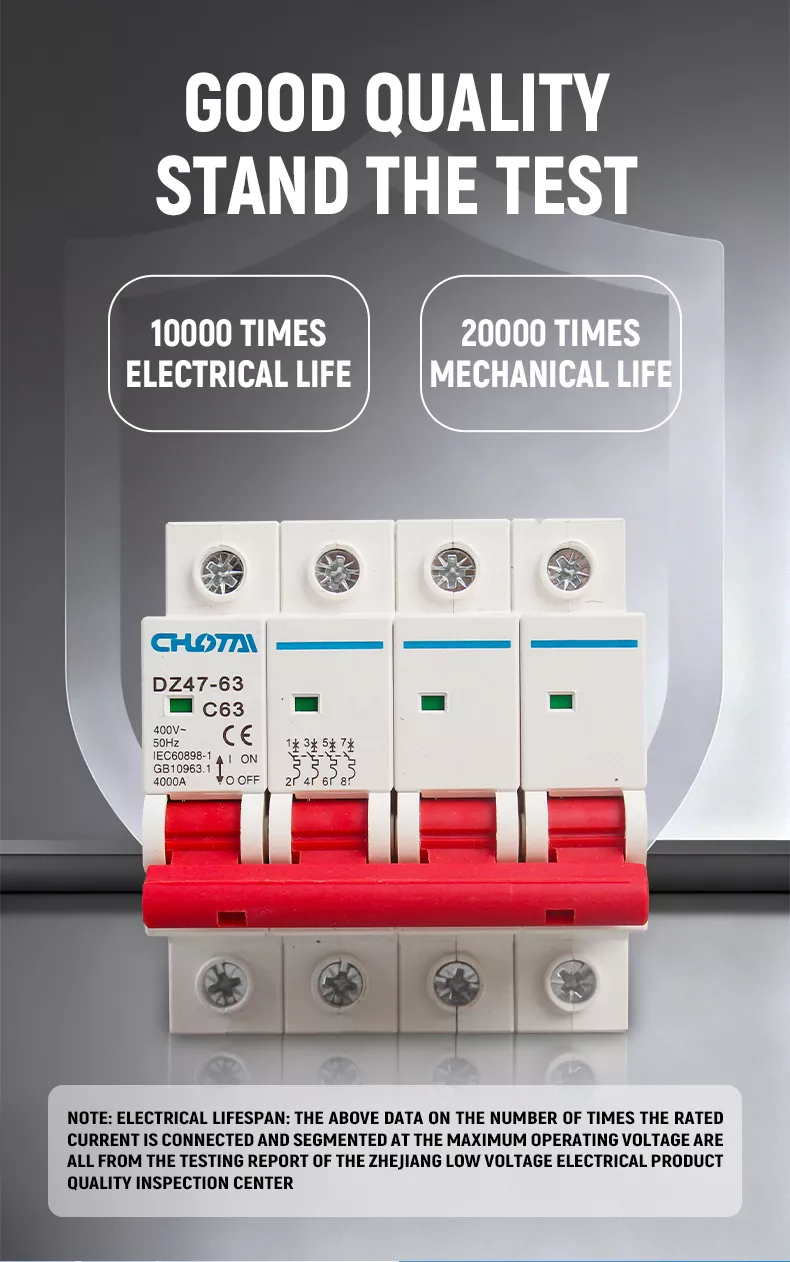

새로운 품질 업그레이드 및 더욱 뛰어난 내구성

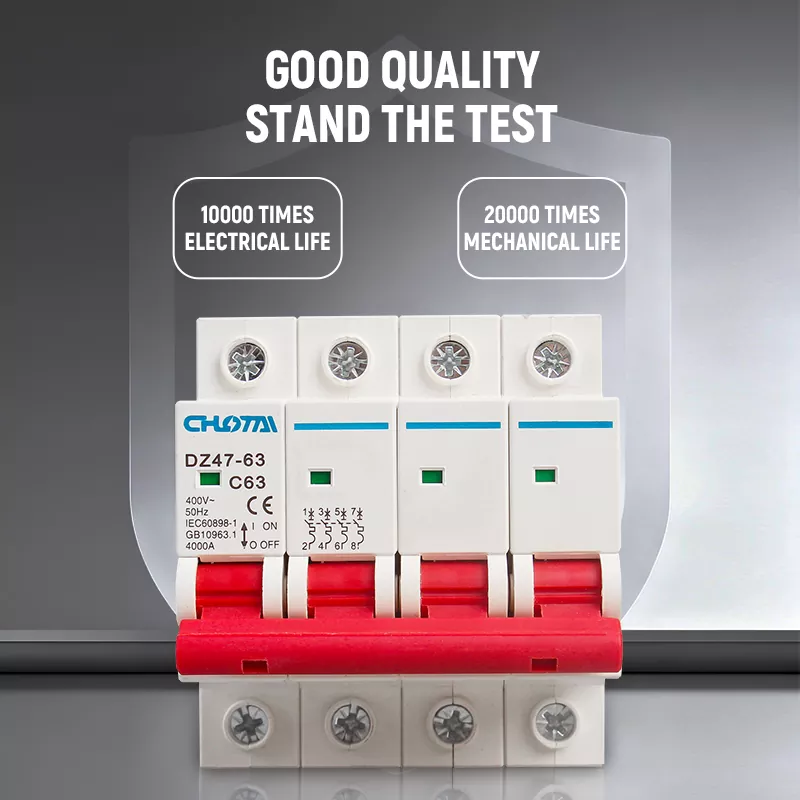

DZ47-63 MCB는 포괄적인 품질 업그레이드를 거쳤습니다. 재료 선택부터 최종 조립까지 모든 과정을 구성 요소는 엄격하게 검사됩니다. 자랑한다전기적 수명 10,000배 그리고기계적 수명 20,000회, 절강 저전압 전기 제품 품질 검사 센터에서 테스트하고 인증했습니다. 열경화성 쉘은 내열성, 내충격성, 자기소화성 등이 우수하며, 품질도 우수합니다. 구리 단자는 안정적인 전도성을 보장합니다. 각 제품은 엄격한 노화 및 내전압 테스트를 통과합니다. 열악한 산업 환경에서도 장기간 안정적인 작동이 가능합니다.

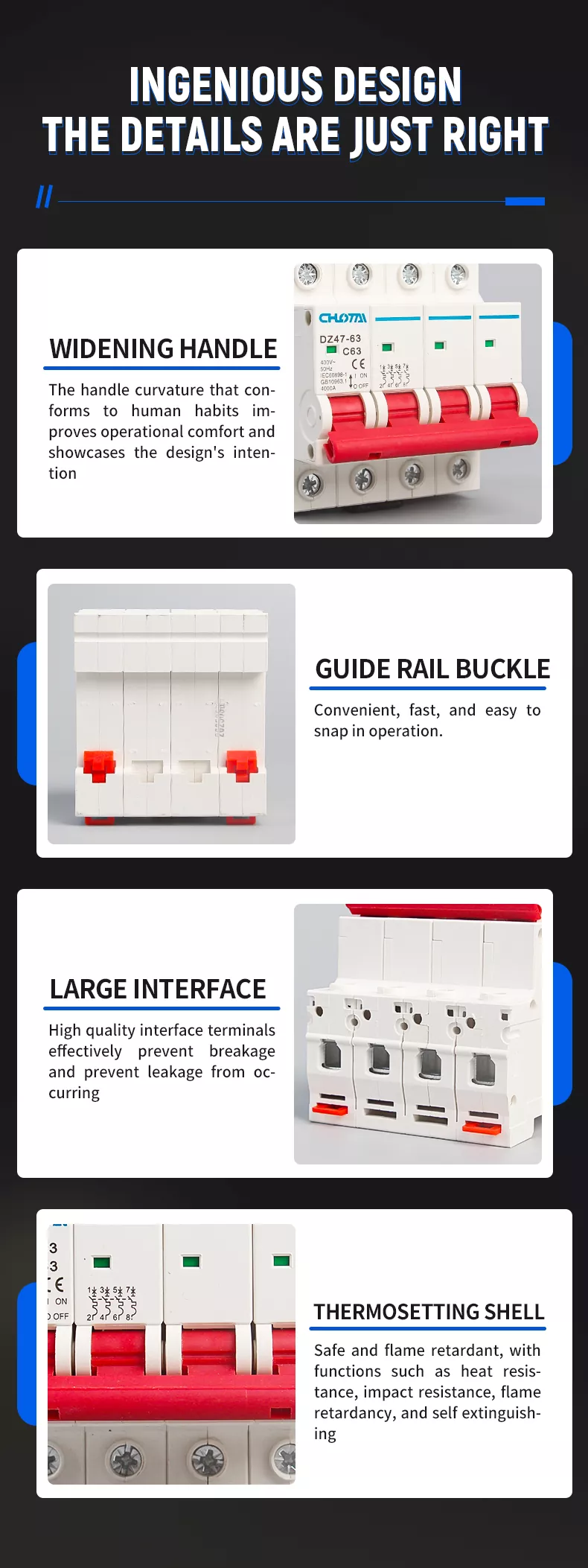

구조분석

MCB는 4가지 핵심 디자인 하이라이트를 갖춘 컴팩트하고 과학적인 구조를 채택했습니다.

1. 넓어진 D형 핸들: 인간의 습관에 맞는 인체공학적 곡률로 조작 편의성이 향상되었으며 직관적인 ON/OFF 제어가 가능합니다.

2. 가이드 레일 버클: 표준 DIN35mm 레일 장착, 분배 캐비닛을 위한 편리하고 빠른 스냅인 설치.

3. 대형 인터페이스 터미널: 고품질 구리 단자를 사용하여 파손 및 누수를 효과적으로 방지하여 안전한 배선과 낮은 손실을 보장합니다.

4. 열경화성 쉘: 내열성, 내충격성, 자기소화성을 지닌 난연성 PC 소재입니다. 믿을 수 있는 안전 보호.

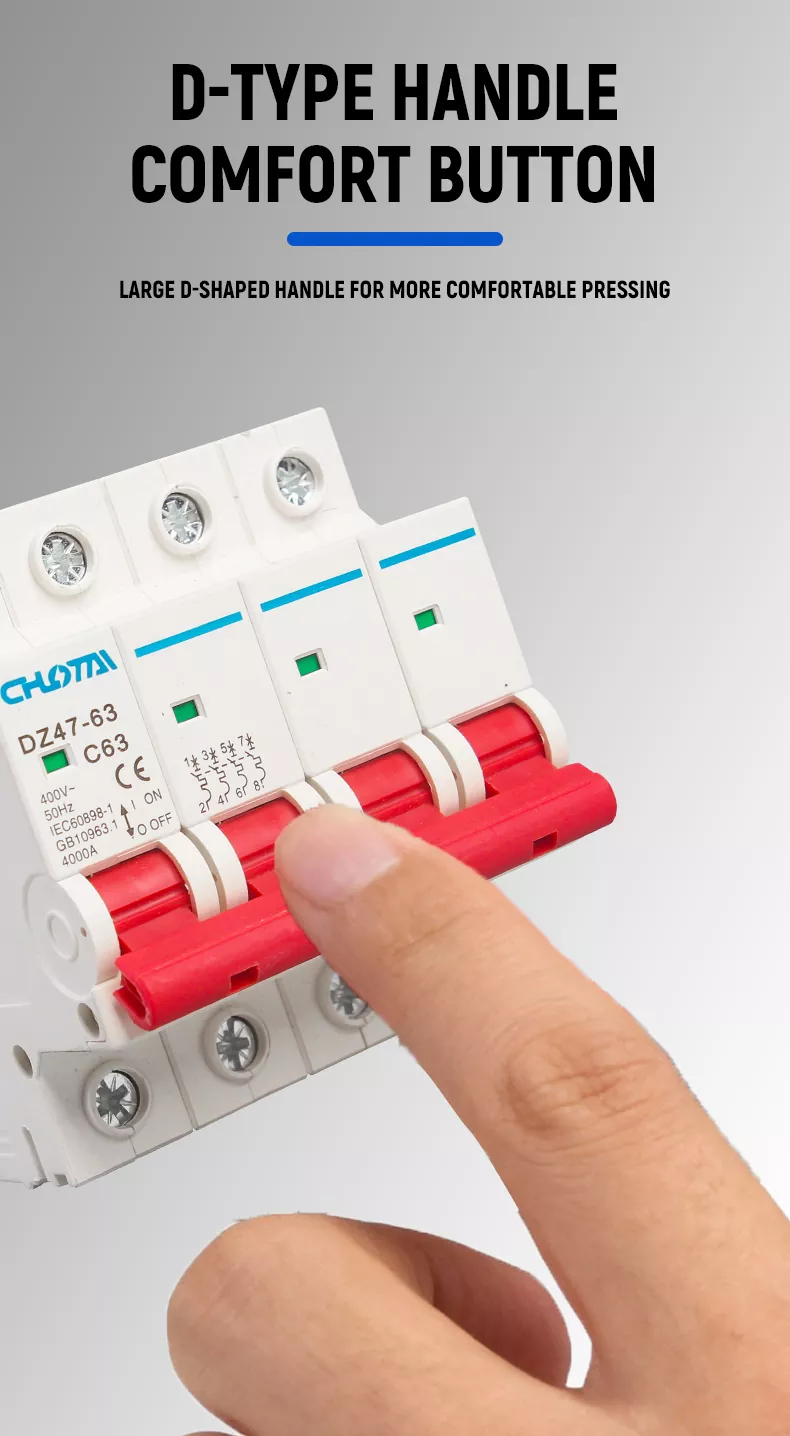

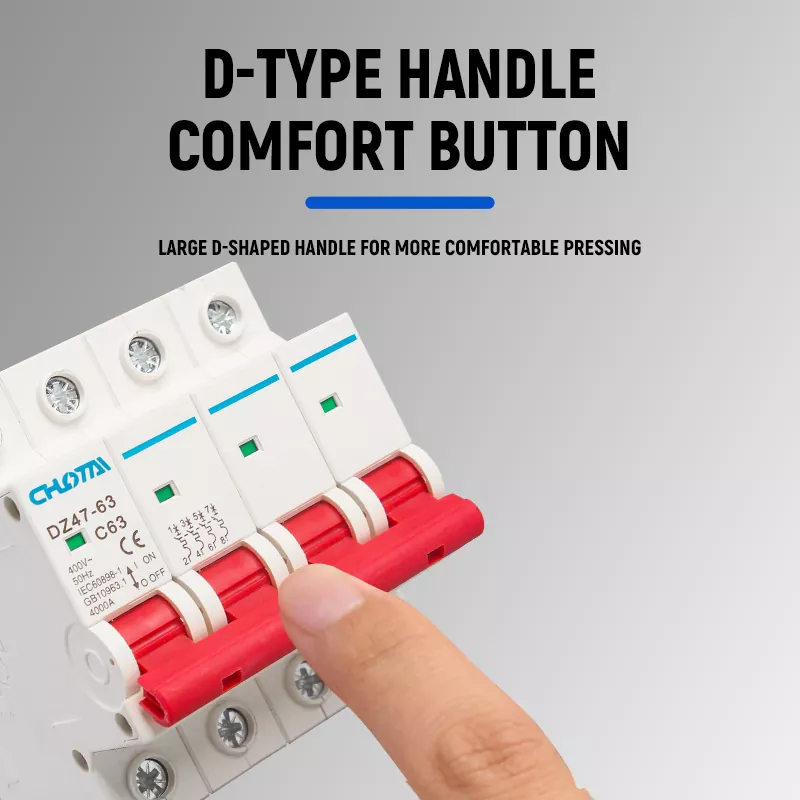

편안한 작동을 위한 인체공학적 D형 핸들

사람의 조작 습관에 맞게 설계된 넓은 D자형 핸들이 장착되어 있습니다. 곡선형 핸들 곡률 작동 편의성이 향상되어 빈번한 전환 시 피로가 줄어듭니다. 눈에 잘 띄는 빨간색 핸들로 선명한 시야 보장 상태를 인식하여 어두운 환경에서도 쉽게 작동할 수 있습니다.

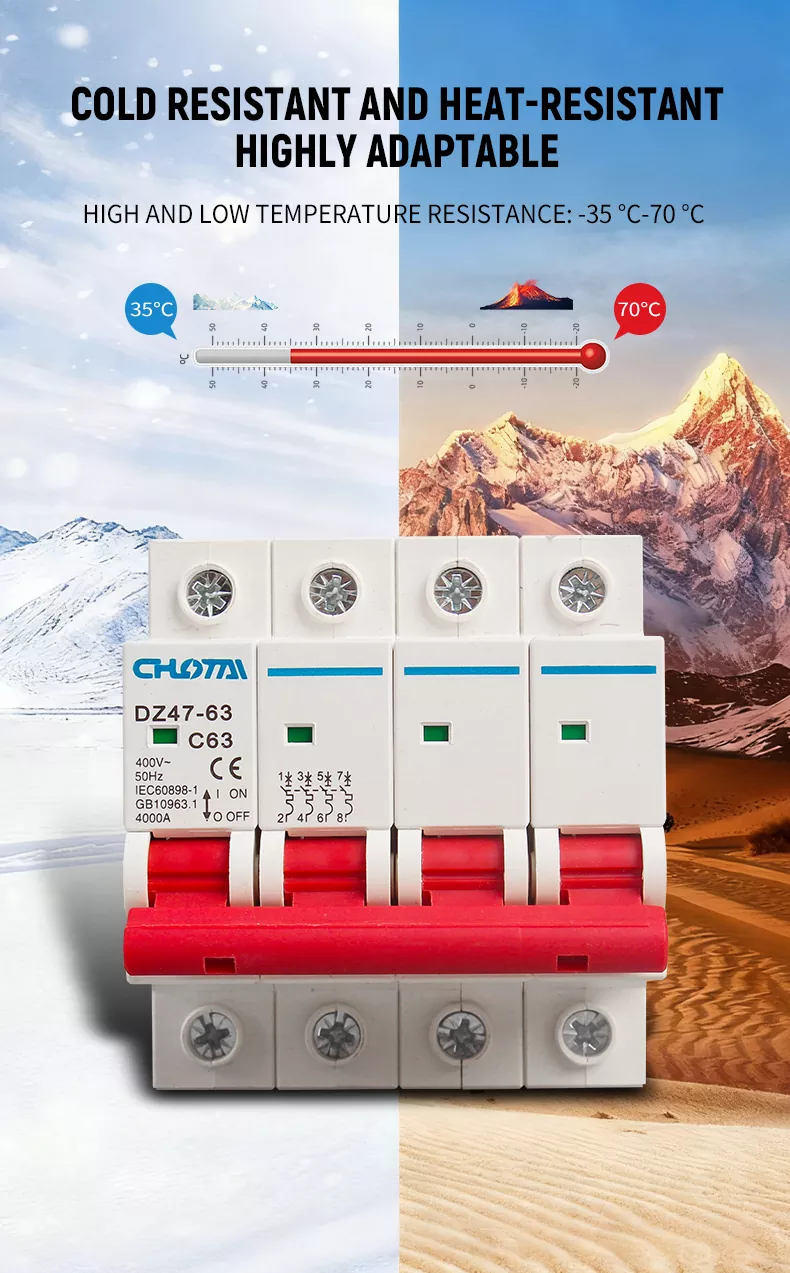

폭넓은 온도 적응성

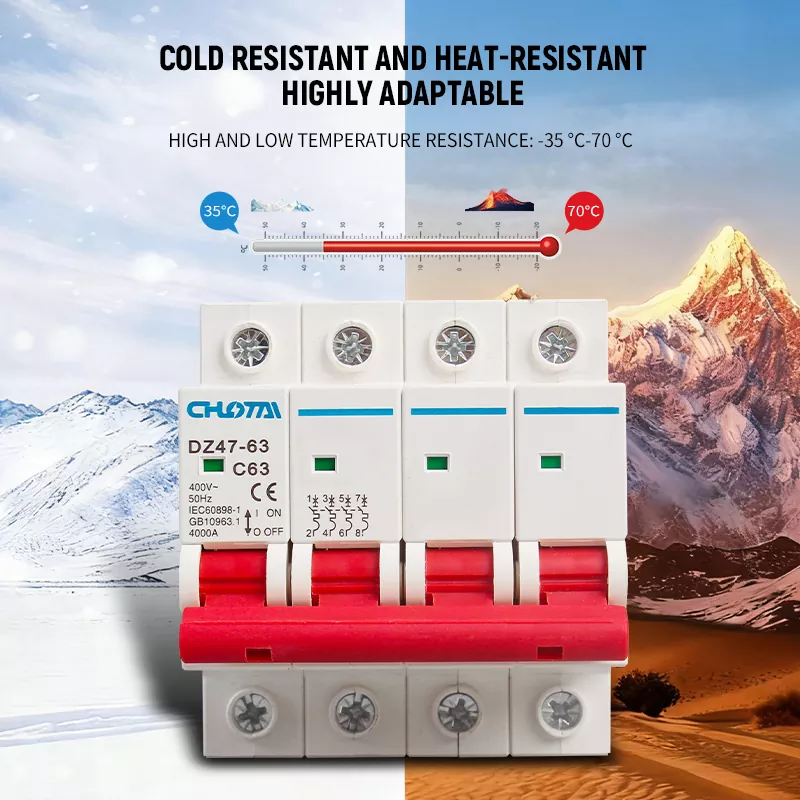

MCB는 뛰어난 고온 및 저온 저항을 갖추고 있으며 작동 온도 범위는 다음과 같습니다.-35°C ~ 70°C. 극한(고산지대) 및 고온(사막, 산업 작업장)에서도 안정적으로 작동합니다. 다양한 기후 조건에서 안정적인 회로 보호를 보장합니다.

우리 제품과 비교. 기타 제품

6가지 핵심 판매 포인트

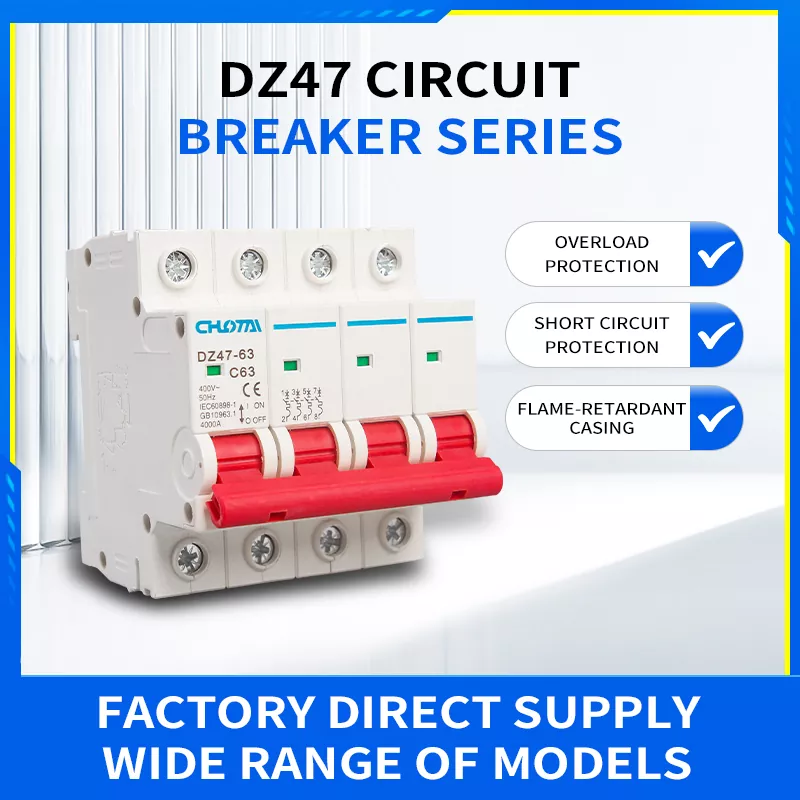

• 과부하 및 단락 보호: 회로 및 전기장비의 손상을 방지하는 이중 보호 기능입니다.

• 난연성 쉘: 고강도 열경화성 PC 소재로 내열, 충격에 강하고 자기소화성이 있습니다.

• 인체공학적 D형 핸들: 넓어진 곡선 디자인으로 편안하고 간편한 조작이 가능합니다.

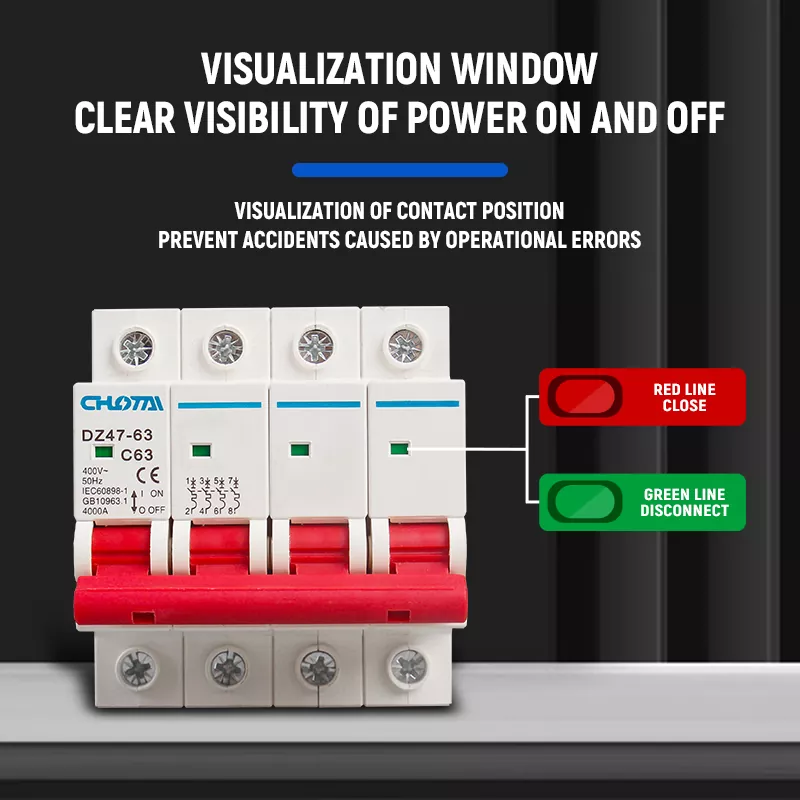

• 시각적 상태 창: 명확한 ON/OFF 표시로 작동 위험 및 사고를 방지합니다.

• 넓은 온도 저항: -35°C ~ 70°C 작동 범위, 모든 기후 환경에 적응 가능.

• 권위 있는 인증: CE, CCC 인증, IEC60898-1 및 GB10963.1 국제 안전 표준을 충족합니다.

견고하고 난연성 쉘

쉘은 고성능 열경화성 PC 소재로 만들어졌으며 매끄럽고 버가 없는 표면과 뛰어난 내구성을 자랑합니다. 기계적 강도. 난연성, 내열성, 내충격성이 우수하며, 자기 소화 특성으로 단락 및 과부하로 인한 화재를 효과적으로 예방합니다. 재료는 또한 노화 방지 및 부식 방지 기능을 갖추고 있어 다양하고 복잡한 환경에서 장기간 안전한 사용을 보장합니다.

고품질 단자 및 간편한 배선

고전도 구리로 제작된 대형 고품질 인터페이스 단자를 갖추고 있습니다. 압력판 배선 보드 설계는 안전하고 견고한 배선을 보장하여 파손 및 누출을 효과적으로 방지합니다. 넓은 터미널 공간 두꺼운 전선을 수용하여 강력한 과부하 용량과 낮은 전력으로 설치를 더욱 쉽고 안정적으로 만듭니다. 손실.

표준 DIN 레일 장착

편리한 스냅인 버클을 갖춘 범용 DIN35mm 표준 가이드 레일 설치용으로 설계되었습니다. 호환 가능 모든 표준 배전 캐비닛, 전기 제어 상자 및 배전 시스템을 갖춘 도구가 필요 없는 설치 및 분해로 다양한 시나리오에서 빠른 배포에 적합합니다.

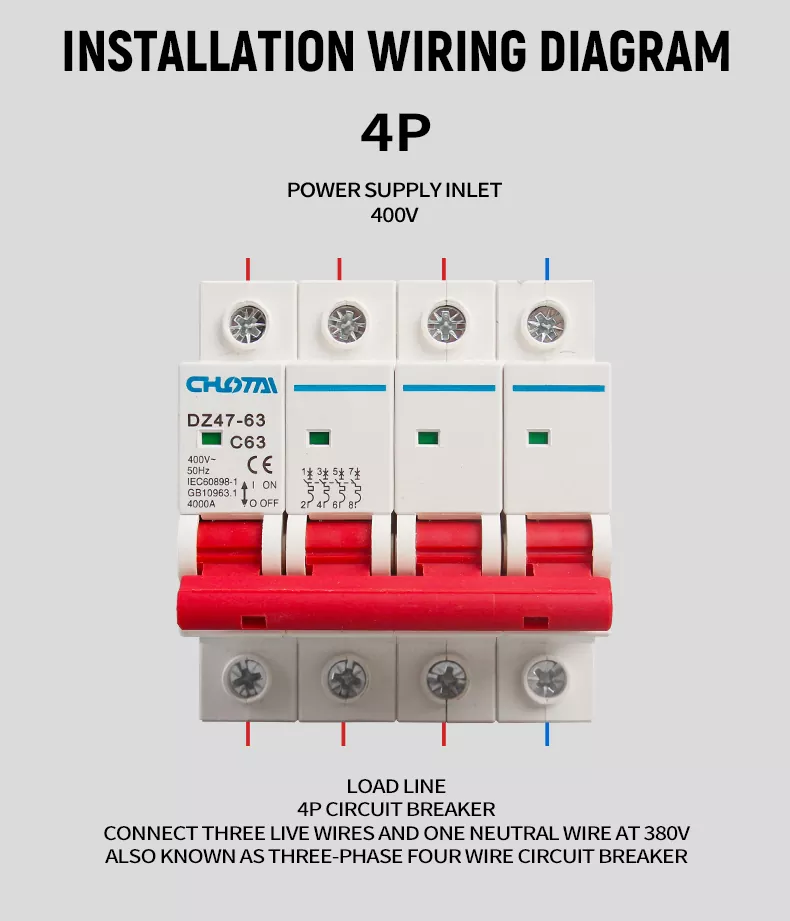

4P 설치 배선 다이어그램

3상 400V 전원 공급 입구(활선 3개 + 중성선 1개)를 4P MCB의 상단 단자에 연결합니다.

위상 순서와 중성선을 일치시켜 부하(장비)를 MCB의 하단 단자에 연결합니다.

과열과 느슨한 연결을 방지하기 위해 모든 배선이 단단히 조여져 있는지 확인하십시오.

MCB를 켜서 정상적인 전원 공급을 확인하십시오.

참고: 이 4P 회로 차단기는 3개의 활선과 1개의 중성선을 연결하는 데 사용되는 3상 4선식 장치입니다. 380V/400V 3상 전력 시스템용 전선.

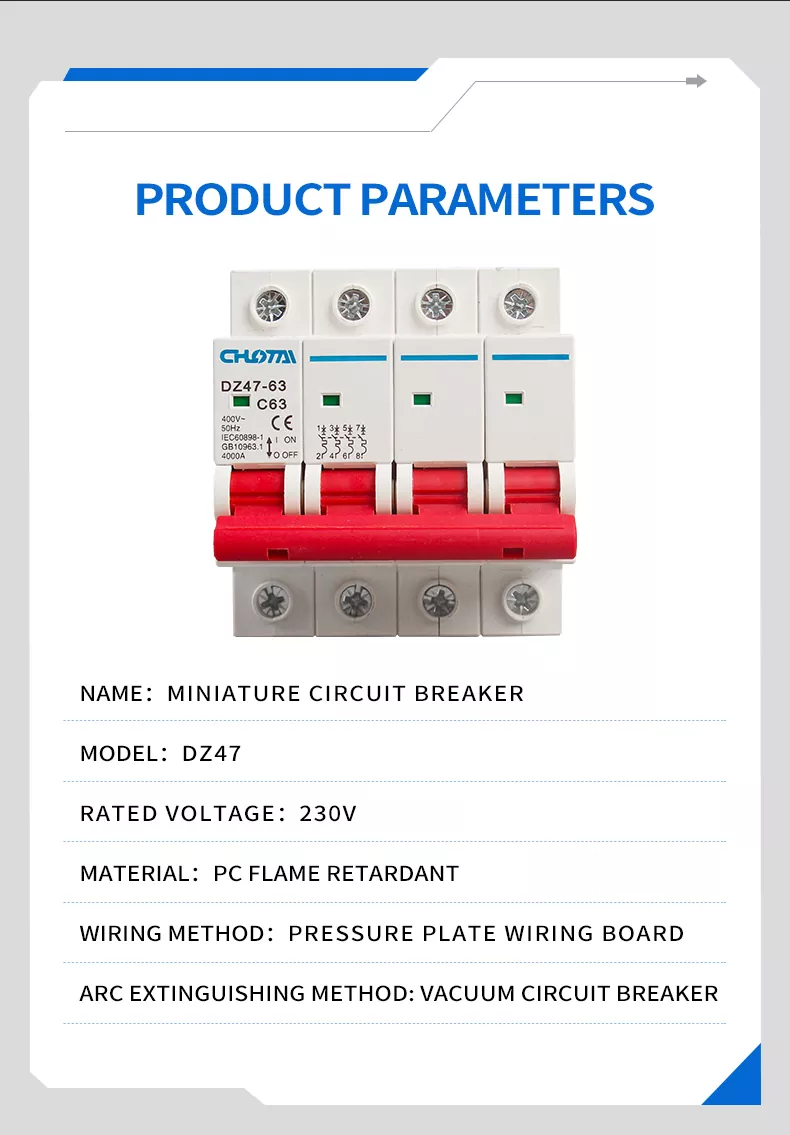

제품 매개변수

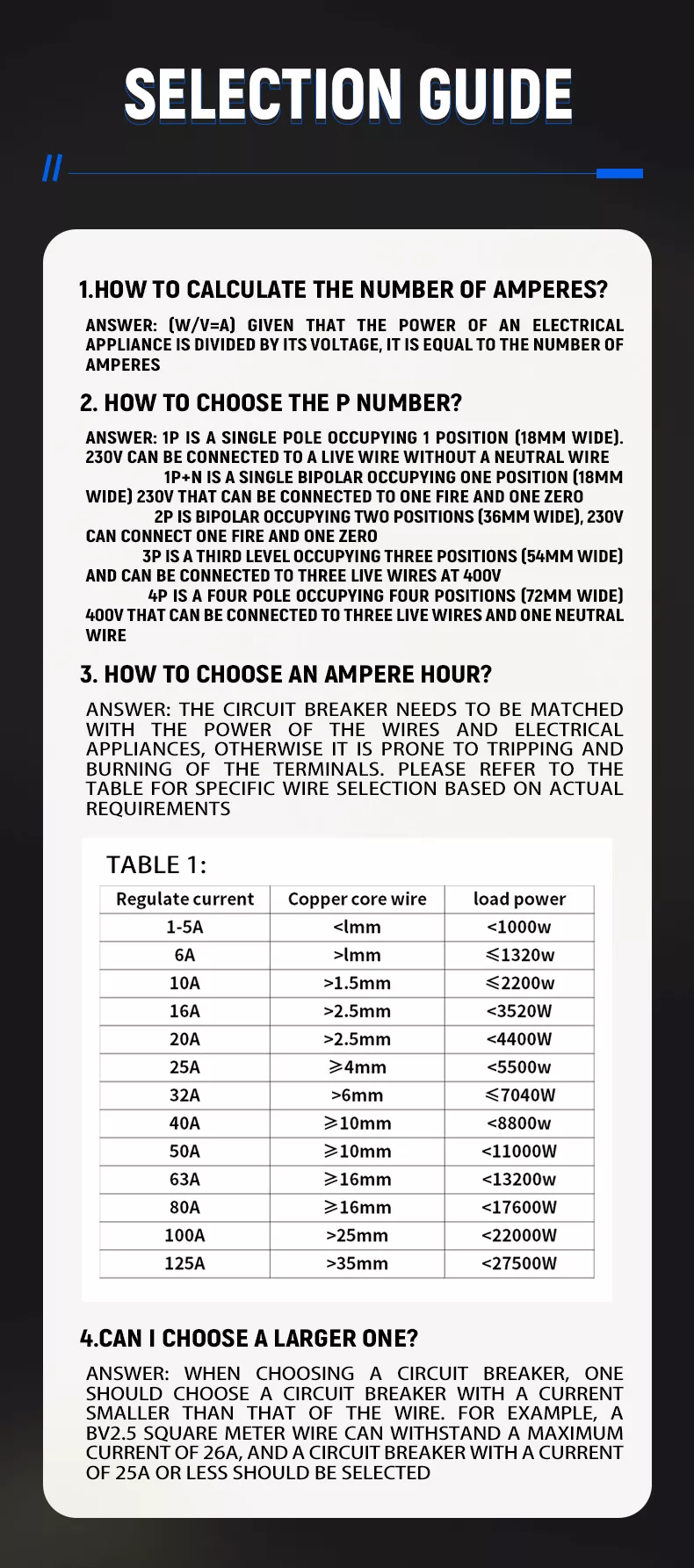

선택 가이드

1. 암페어 수를 계산하는 방법은 무엇입니까?

공식:전류(A) = 전력(W) / 전압(V). 전기 제품의 전력을 기준으로 필요한 전류를 계산하십시오.

2. 극수를 선택하는 방법은 무엇입니까?

• 1P: 단극, 모듈 1개(폭 18mm), 230V 활선 전용(중성 없음).

• 1P+N: 모듈 1개(폭 18mm), 230V 라이브 + 중립용.

• 2P: 모듈 2개(폭 36mm), 230V 라이브 + 중립용.

• 3피: 모듈 3개(폭 54mm), 400V 3상 활선용.

• 4P: 모듈 4개(폭 72mm), 400V 3상 + 중성선용(본 제품).

3. 암페어 등급을 선택하는 방법은 무엇입니까?

트립이나 단자 과열을 방지하려면 차단기 정격을 전선 및 기기 전원에 맞추십시오. 표를 참조하세요 아래:

4. 더 큰 것을 선택할 수 있나요?

아니요. 항상 정격 전류의 차단기를 선택하십시오.와이어의 최대 운반 용량보다 작음. 예를 들어, 2.5mm² BV 전선은 최대 26A를 견딜 수 있으므로 25A 이하의 차단기를 선택해야 합니다.

널리 사용됨

당사의 4P 63A DZ47 소형 회로 차단기는 다음 분야에서 널리 사용됩니다.

• 주거용 건물: 가정용 분전함, 3상 4선식 전원공급장치 보호

• 상업용 건물: 오피스 빌딩, 쇼핑몰, 호텔 배전 시스템

• 산업 장비: 공장작업장, 생산라인 3상 전력제어 및 보호

• 배포 캐비닛: 배전함, 전기 제어 캐비닛 메인 스위치

• 재생에너지: 태양광발전시스템, 풍력발전 배전보호

• 하부 구조: 공공시설, 가로등, 통신기지 전력보호

FAQ

1. 이 4P 63A DZ47 MCB의 주요 기능은 무엇입니까?

3상 4선식 회로 보호 장치입니다.과부하 보호 그리고단락 보호. 회로에 과부하가 걸리거나 단락이 발생한 경우 자동으로 전원을 차단하여 전원을 차단하는 기능입니다. 전기 화재 및 장비 손상을 방지하여 전력 시스템의 안전을 보장합니다.

2. 본 제품의 정격전압과 전류는 어떻게 되나요?

정격전압은 4P 63A 모델입니다.400V~ (3상 4선 전원 시스템에 적합) 및 정격 전류는63A, 차단 용량은 4000A입니다.

3. 설치 방법은 무엇입니까?

지원합니다표준 DIN35mm 가이드 레일 장착, 빠르고 쉬운 설치를 위한 스냅인 버클 디자인으로 모든 표준 분배 캐비닛과 호환됩니다.

4. 작동 온도 범위는 무엇입니까?

이 제품은 온도 적응성이 뛰어나며 작동 온도 범위는 다음과 같습니다.-35°C ~ 70°C, 극한의 저온 및 고온 환경에서 사용하기에 적합합니다.

5. 올바른 회로 차단기 등급을 선택하는 방법은 무엇입니까?

먼저 전류 = 전력 / 전압을 사용하여 필요한 전류를 계산한 다음 차단기 정격을 선택합니다.와이어의 최대 운반 용량보다 작습니다. 안전을 보장하기 위해. 자세한 매칭은 당사 선택 가이드 표를 참조하세요.

6. 이 제품에는 어떤 인증이 있습니까?

DZ47-63 MCB가 통과했습니다.CE 인증 (EU 표준 준수) 및CCC 인증 (중국 국가 표준 준수) IEC60898-1 및 GB10963.1 국제 안전 표준을 충족합니다.
